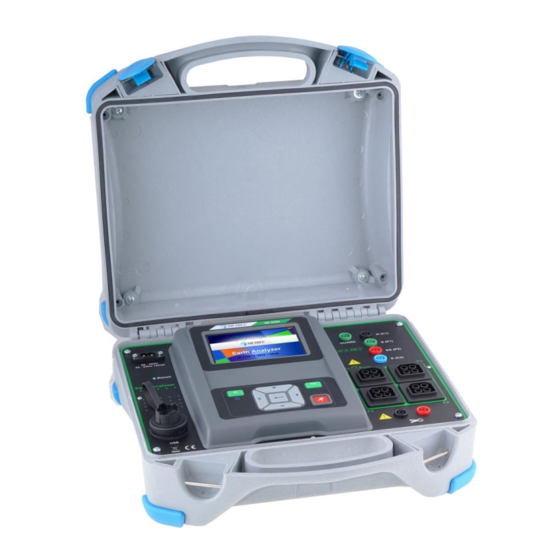

Seite 1 Erdungs Analyzer MI 3290 Bedienungsanleitung Version 1.4.5, Bestellnr. 20 752 755...
Seite 2 Anforderungen der Europäischen Union für EMV, NSR, und ROHS erfüllt. © 2018 Metrel Die Handelsnamen METREL®, Smartec®, Eurotest® und Auto Sequence® sind in Europa und anderen Ländern eingetragene Warenzeichen. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Genehmigung von METREL in...
Seite 3 MI 3290 Erdungs Analyzer Inhaltsverzeichnis I. Über das Benutzerhandbuch  Das Benutzerhandbuch beinhaltet ausführliche Informationen aber den Erdungs Analyzer, seine Hauptmerkmale, Funktionen und dessen Nutzung  Er ist ausschließlich für technisch qualifiziertes Personal gedacht, die für das Produkt und deren Nutzung verantwortlich sind.
Seite 4: Inhaltsverzeichnis
MI 3290 Erdungs Analyzer Inhaltsverzeichnis INHALTSVERZEICHNIS ALLGEMEINE BESCHREIBUNG ..................7 Merkmale ........................7 SICHERHEITS- UND BETRIEBSHINWEISE ..............9 Warnungen und Hinweise ................... 9 Batterie und Aufladen der Li-Ionen-Batterien .............11 2.2.1 Vorladung ......................12 Li – Ion Batteriesatz-Richtlinien ................14 2.2.2 Geltende Normen ......................15 BEGRIFFE UND DEFINITIONEN ..................16...
Seite 5 MI 3290 Erdungs Analyzer Inhaltsverzeichnis MEMORY ORGANIZER .....................46 Menü Memory Organizer ...................46 9.1.1 Messung und Bewertungen................46 9.1.2 Strukturelemente ....................47 9.1.3 Statusanzeige der Messung unter dem Strukturelement ........47 Arbeiten mit dem Baum Menü ................48 9.1.4 10 EINZELPRÜFUNGEN ......................62 10.1 Auswahl- Modus ......................62 Einzelprüfung Bildschirmanzeigen ..............63...
Seite 6 ANHANG A. –STRUKTUROBJEKTE .................. 159 ANHANG B. -PROFIL AUSWAHL TABELLE ..............160 ANHANG C. -FUNKTIONALITÄT UND PLATZIERUNG VON PRÜFSPITZEN ....161 ANHANG D. -BEISPIEL FÜR IMPULS UND 3-POLIG ............165 ANHANG E. -PROGRAMMIERUNG VON AUTO SEQUENCES® MIT DEM METREL ES-MANAGER ....................166...
Seite 7: Allgemeine Beschreibung
MI 3290 Erdungs Analyzer Allgemeine Beschreibung 1 Allgemeine Beschreibung 1.1 Merkmale ist ein Multifunktionsgerät, mit einer tragbaren Batterie Erdungs Analyzer MI 3290) ein netzbetriebenes Messgerät mit ausgezeichneter IP-Schutzart: (Li-Ion) oder IP65 (geschlossenes Gehäuse), IP54 (geöffnetes Gehäuse), die für die Diagnose von:...
Seite 8 MI 3290 Erdungs Analyzer Inhaltsverzeichnis Erdungs Analyzer entsprechend 2 – polig EN 61557 – 5 [Erdungswiderstand] IEEE Std 81 – 2012 [Zweipunktmethode, Dreipunktmethode, 3 – polig 4 – polig Spannungsabfall-Methode] IEEE Std 81 – 2012 [Widerstandsmessung mit 2 Zangen Methode] 2 Stromzangen IEEE Std 81 –...
Seite 9: Sicherheits- Und Betriebshinweise
Durchführung verschiedener Prüfungen Messungen höchste Sicherheitsniveau für den Bediener zu erreichen, empfiehlt Metrel, Ihren Erdungs Analyzer in gutem Zustand und unbeschädigt zu halten. Beim Einsatz des Messgeräts sind folgende allgemeine Warnhinweise zu beachten:  am Messgerät bedeutet „Lesen Sie das Handbuch besonders Das Symbol sorgfältig durch“.
Seite 10 MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise Warnungen bezüglich der Messfunktionen: Arbeit mit dem Prüfgerät Verwenden Sie nur standardmäßiges oder optionales Zubehör, dass von Ihrem Händler  geliefert wird! Schließen Sie immer das Zubehör an das Messgerät und an das Testobjekt an, bevor ...
Seite 11: Batterie Und Aufladen Der Li-Ionen-Batterien
MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise 2.2 Batterie und Aufladen der Li-Ionen-Batterie Das Gerät wurde entwickelt, um von einer Lithium-Ionen Batterie oder mit dem Netzteil versorgt zu werden. Der LCD-Display enthält die Anzeige für den Batterieladezustand und der Energiequelle (links oben auf dem LCD-Display). Falls die Batterieladung zu schwach ist, zeigt dies das Gerät wie in Abbildung 2.1 dargestellt an.
Seite 12: Vorladung
MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise Das typische Ladeprofil, dass in diesem Messgerät verwendet wird, ist in Abbildung 2.4 dargestellt. Current Regulation LOWV CH/8 Precharge Fastcharge Safety Time Time Abbildung 2.4: Typisches Ladeprofil Dabei sind: ........ Batterie - Ladespannung .......
Seite 13 MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise Die typische Ladezeit beträgt 3 Stunden im Temperaturbereich von 5 ° C bis 60 ° C. Charge Charge Charge Suspended Suspended ch/8 Temperature Abbildung 2.7: Typisches Ladestrom- /Temperaturprofil Dabei sind: ......... Temperaturschwelle kalt (typ. -15°C) Kühle-Temperaturschwelle kühl (typ.
Seite 14: Li - Ion Batteriesatz-Richtlinien
MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise 2.2.2 Li – Ion Batteriesatz-Richtlinien Li - Ion Batterien erfordern in ihrer Verwendung und Handhabung routinemäßige Wartung und Pflege. Lesen und befolgen Sie die Anweisungen in diesem Handbuch, um den Li - Ionen- Batterien sicher zu benutzen und die maximale Batterielebensdauer zu erreichen.
Seite 15: Geltende Normen
MI 3290 Erdungs Analyzer Sicherheits- und Betriebshinweise 2.3 Geltende Normen Der Erdungs Analyzer ist gemäß den folgenden Vorschriften gebaut und geprüft: Elektromagnetische Verträglichkeit (EMV) Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- EN 61326 Anforderungen - Teil 1: Sicherheit (Niederspannungsrichtlinie) Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-...
Seite 16: Begriffe Und Definitionen
MI 3290 Erdungs Analyzer Begriffe und Definitionen 3 Begriffe und Definitionen Für den Gebrauch dieses Dokuments und des Erdungs Analyzers gelten die folgenden Definitionen. Index: Einheit: Beschreibung: [ Ω ] Erdungswiderstand des gesamten Systems. [ Ω ] Erdimpedanz des gesamten Systems.
Seite 17 Gerätebeschreibung MI 3290 Erdungs Analyzer Hinweise (gemäß EN 50522-2010): Erdungswiderstand  – Realteil der Erdimpedanz.  – Impedanz der angegebenen Frequenz zwischen einem spezifischen Erdimpedanz Z  Punkt in einem System oder einer Installation oder einer Ausstattung und der Bezugsmasse.
Seite 18: Gerätebeschreibung
Gerätebeschreibung MI 3290 Erdungs Analyzer 4 Gerätebeschreibung 4.1 Gerätegehäuse Das Messgerät ist in einem Kunststoffgehäuse untergebracht, dass die Schutzklasse, die in den allgemeinen Spezifikationen definiert ist, einhält. 4.2 Bedienfeld Das Bedienfeld ist unten in Abbildung 4.1 dargestellt. Abbildung 4.1: Das Bedienfeld Farbdisplay mit Touchscreen Geschützte Anschlussbuchsen...
Seite 19 Gerätebeschreibung MI 3290 Erdungs Analyzer Anschlussbuchse für flexible Stromzange 4 Anschlussbuchse für Stromzange STROMZA Tastatur (siehe Abschnitt 6.1 Allgemeine Bedeutung der Tasten) USB-Kommunikationsport (Standard-USB-Anschluss - Typ B) Stromversorgungsbuchse (C7) Warnhinweise! Schließen Sie die Prüfanschlüsse (H, S, ES, E) nicht an externe Spannungen über ...
Seite 20: Zubehör
Sie Ihren Händler oder finden Sie weiteres Zubehör auf der METREL- Homepage: http://www.metrel.de Der MI 3290 Erdungs Analyzer ist in mehreren Sets mit einer Kombination aus verschiedenem Zubehör und Messfunktionen erhältlich. Die Funktionalität eines bestehenden Sets kann durch die Bestellung von zusätzlichem Zubehör- und Lizenzen erweitert werden.
Seite 21: Optionales Zubehör
Gerätebeschreibung MI 3290 Erdungs Analyzer 5.2 Optionales Zubehör Eine Liste des optionalen Zubehörs und der Lizenzen, dass auf Anfrage bei Ihrem Händler erhältlich ist, finden Sie auf einem beigefügten Blatt.
Seite 22: Gerätebedienung
Gerätebedienung MI 3290 Erdungs Analyzer 6 Bedienung des Messgeräts Die Bedienung des Erdungs Analyzers kann über eine Tastatur oder den Touchscreen erfolgen. 6.1 Allgemeine Bedeutung der Tasten Die Cursortasten werden verwendet um: geeignete Option auszuwählen;  ausgewählte Parameter zu verringern, erhöhen.
Seite 23: Virtuelle Tastatur
Gerätebeschreibung MI 3290 Erdungs Analyzer 6.3 Virtuelle Tastatur Abbildung 6.1: Virtuelle Tastatur Umschaltung zwischen Groß- und Kleinschreibung Nur aktiv, wenn Buchstaben Tastaturlayout ausgewählt ist. Rück-Taste Löscht letztes Zeichen oder alle ausgewählten Zeichen. (Falls 2 Sek. lang gedrückt, werden alle Zeichen ausgewählt).
Seite 24: Anzeige Undsignaltöne
Gerätebedienung MI 3290 Erdungs Analyzer 6.4 Anzeige und Signaltöne 6.4.1 Batterie- und Zeitanzeige Die Batterieanzeige zeigt den Ladezustand der Batterie und den Anschluss des externen Ladegeräts an. Batteriekapazitätsanzeige Geringer Ladestand. Aufladen der Batteriezellen. Batterie ist voll aufgeladen Batteriefehleranzeige. Ladeprozess läuft (wenn der Netzteiladapter angeschlossen ist).
Seite 25 Gerätebedienung MI 3290 Erdungs Analyzer Vorherige Bildschirmansicht. Nächste Bildschirmansicht. Vorheriges Bildschirm – Ergebnis oder Erhöhung des Parameters. Nächstes Bildschirm – Ergebnis oder Verringerung des Parameters. Diagramm bearbeiten (Vergrößern oder Verkleinern und Cursor bewegen). Öffnet den Hilfe-Bildschirm. Anzeige der Messergebnisse. Startet die Kompensation der Prüfleitung in der Ω - Meter (200 mA und 7 mA) Messung.
Seite 26 Gerätebedienung MI 3290 Erdungs Analyzer 1,00 kHz … 4,50 kHz 10 Hz Testverfahren ..........kontinuierlich Eingangswiderstand (H - E) ......1,2 M Eingangswiderstand (S- E) ......1,2 M Eingangswiderstand (ES - E) ......1,2 M Messwiederholrate ........typical 1 s Automatische Bereichauswahl ....
Seite 27 Gerätebedienung MI 3290 Erdungs Analyzer Testverfahren ..........kontinuierlich Eingangswiderstand (H - E) ......1,2 M Eingangswiderstand (S- E) ......1,2 M Eingangswiderstand (ES - E) ......1,2 M Messwiederholrate ........typical 1 s Automatische Bereichauswahl ....yes * Hinweis: Schließen Sie die Prüfklemmen (H, S, ES, E) nicht an eine externe Spannung von mehr ...
Seite 28 Gerätebedienung MI 3290 Erdungs Analyzer Eingangswiderstand (S- E) ......1,2 M Eingangswiderstand (ES - E) ......1,2 M Messwiederholrate ........typical 1 s Automatische Bereichauswahl ....yes * Hinweis: Schließen Sie die Prüfklemmen (H, S, ES, E) nicht an eine externe Spannung von mehr ...
Seite 29 Gerätebedienung MI 3290 Erdungs Analyzer Grenzwert Ermöglicht dem Benutzer den unteren Grenzwert für Widerstand, Strom und Spannung einzustellen. Der gemessene Widerstand, Strom oder Spannung wird mit dem Grenzwert verglichen. Es wird nur geprüft, ob er innerhalb des vorgegebenen Grenzwerts liegt. Die Grenzwertanzeige erscheint im Fenster für die Prüfparameter.
Seite 30: Monitor Anschlusspannung
Gerätebedienung MI 3290 Erdungs Analyzer 6.4.7 Monitor Anschlusspannung Der Anschlusspannungs-Monitor zeigt die jeweiligen Spannungen der Testanschlüsse H – E und S – E an. Testanschluss-Anzeige. 6.4.5 Hilfe Bildschirme Öffnet den Hilfe-Bildschirm. Zu allen Funktionen gibt es Hilfe-Menüs. Das Hilfe-Menü enthält schematische Schaltpläne zur Veranschaulichung, wie das Messgerät richtig an die verschiedenen Prüfobjekte angeschlossen...
Seite 31: Hauptmenü
Hauptmenü MI 3290 Erdungs Analyzer 7 Hauptmenü 7.1 Messgeräte Hauptmenü Im Hauptmenü können verschiedene Hauptbedienmenüs ausgewählt werden. Abbildung 7.1: Hauptmenü Auswahl im Hauptmenü Einzelprüfungen Menü für Einzelprüfungen, für weitere Informationen siehe Kapitel 11 Prüfungen und Messungen. Auto Sequences® Menü für kundenspezifische Prüfungen, für weitere Informationen siehe Kapitel 12 Auto Sequences®.
Seite 32: Allgemeine Einstellungen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8 Allgemeine Einstellungen In den allgemeinen Einstellungen können die allgemeinen Parameter und Einstellungen eingestellt oder angezeigt werden. Abbildung 8.1: Menü allgemeine Einstellungen Auswahl bei allgemeinen Einstellungen: Sprache Auswahl der Gerätesprache. Für weitere Informationen siehe Kapitel...
Seite 33: Energiesparmodus
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Grundeinstellungen Werkseinstellungen. Für weitere Informationen siehe Kapitel 8.6 Grundeinstellungen. Messgeräte Information Angaben zum Gerät. Für weitere Informationen siehe Kapitel 8.7 Messgeräte-Information. 8.1 Sprache In diesem Menü kann die Gerätesprache eingestellt werden. Abbildung 8.2: Sprachenmenü...
Seite 34: Datum Und Uhrzeit
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.3 Datum und Uhrzeit In diesem Menü kann das Datum und die Uhrzeit eingestellt werden. Abbildung 8.4: Einstellung Datum und Uhrzeit 8.4 Geräteprofile In diesem Menü kann ein Geräteprofil aus den verfügbaren Profilen ausgewählt werden.
Seite 35: Einstellungen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Vor dem Löschen des ausgewählten Profils wird zur Bestätigung aufgefordert. Erweitert das Bedienfeld und öffnet weitere Optionen. 8.5 Einstellungen In diesem Menü können verschiedene allgemeine Parameter eingestellt werden. Abbildung 8.6: Einstellungsmenü Verfügbare Beschreibung Auswahl Tasten &...
Seite 36: Grundeinstellungen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.6 Grundeinstellungen In diesem Menü können die Geräteeinstellungen, Messparameter und Grenzwerte auf die Werkseinstellungen zurückgesetzt werden. Abbildung 8.7: Grundeinstellungsmenü Warnhinweis: Folgende kundenspezifische Einstellungen gehen verloren, wenn das Gerät auf die Grundeinstellungen zurückgesetzt wird: Messgrenzwerte und Parameter ...
Seite 37: Auto Sequence® Gruppen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.8 Auto Sequence® Gruppen Die Auto Sequences® im Erdungs Analyzer kann in Listen von Auto Sequences® organisiert werden. In einer Liste ist eine Gruppe ähnlicher Auto Sequences® gespeichert. Das Auto Sequence® Gruppenmenü ist für die Verwaltung der verschiedenen Listen der Auto Sequence®, die auf der microSD-Karte gespeichert sind, vorgesehen.
Seite 38: Auswahl Einer Auto Sequences® Liste
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.8.3 Auswahl einer Auto Sequences® Liste Vorgehensweise Eine Auto Sequences® Liste kann im Menü „Auto Sequence® Gruppen“ ausgewählt  werden. Option für die Auswahl einer Liste Die ausgewählte Auto Sequences® Liste ist  mit einem blauen Punkt markiert.
Seite 39: Workspace Manager (Arbeitsbereichsverwaltung)
Datenspeicher gespeichert sind, verwaltet. 8.9.1 Workspaces (Arbeitsbereiche) und Exports Das Arbeiten mit dem MI 3290 kann mit Hilfe der Workspaces und Exporte organisiert und strukturiert werden. Die Workspaces und Exporte enthalten alle relevanten Daten (Messwerte, Parameter, Grenzwerte, Strukturobjekte) der einzelnen Tätigkeit.
Seite 40: Arbeiten Mit Workspaces
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Zeigt eine Liste der Workspaces. 8.9.3 Arbeiten mit Workspaces Im Messgerät kann immer nur ein Workspace zur selben Zeit geöffnet sein. Der im Workspace Manager ausgewählte Workspace wird im Memory Organizer geöffnet. Abbildung 8.11: Menü Workspace (Arbeitsbereich) Auswahl Markiert den geöffneten Workspace (Arbeitsbereich) im Memory Organizer.
Seite 41: Einen Neuen Workspace(Arbeitsbereich) Hinzufügen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Importiert einen neuen Workspace von Export. Für weitere Informationen siehe Kapitel 8.9.8 Einen Workspace (Arbeitsbereich) importieren. 8.9.5 Einen neuen Workspace (Arbeitsbereich) hinzufügen. Vorgehensweise Neue Workspaces können aus dem  Workspace Manager Bildschirm hinzugefügt werden.
Seite 42: Einen Workspace(Arbeitsbereich) Öffnen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.9.6 Einen Workspace (Arbeitsbereich) öffnen Vorgehensweise Der Workspace kann aus einer Liste im Workspace Manager-Bildschirm ausgewählt  werden. Öffnet einen Workspace im Workspace Manager.  Der geöffnete Workspace ist mit einem blauen Punkt markiert. Der zuvor im Memory Organizer geöffnete Workspace...
Seite 43: Einen Workspace(Arbeitsbereich) Importieren
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Workspace / Export ist aus der Liste  Workspace / Exportgelöscht. 8.9.8 Einen Workspace (Arbeitsbereich) importieren Wählen Sie eine Export-Datei, die aus der  Workspace Manager Export-Liste importiert werden soll. Import.  Vor dem Importieren der ausgewählten Datei wird der Benutzer zur Bestätigung...
Seite 44 MI 3290 Erdungs Analyzer Allgemeine Einstellungen Export.  Vor dem Exportieren des ausgewählten Workspace wird der Benutzer zur Bestätigung aufgefordert. Der Workspace ist zur Export - Datei exportiert und ist zu der Liste der Exporte hinzugefügt. Hinweis:   Falls bereits eine Export - Datei mit dem...
Seite 45: Benutzerprofile
MI 3290 Erdungs Analyzer Allgemeine Einstellungen 8.10 Benutzerprofile Die Aufforderung zur Anmeldung kann verhindern, dass Unbefugte mit dem Gerät arbeiten. In diesem Menü können Benutzerkonten verwaltet werden:  Einstellung, ob eine Anmeldung für die Arbeit mit dem Gerät erforderlich ist oder nicht.
Seite 46: Änderung Des Benutzerpassworts, Ausloggen
MI 3290 Erdungs Analyzer Allgemeine Einstellungen Mit den ausgewählten Namen registrieren. Passwort eingeben und bestätigen Das Passwort besteht aus vier Ziffern.. Administratorregistrierung Das Menü Account-Manager wird aufgerufen, indem Sie Account Manager im Menü Anmelden oder im Menü Benutzerprofil wählen. Das Passwort des Account Managers muss zuerst eingegeben und bestätigt werden.
Seite 47 MI 3290 Erdungs Analyzer Allgemeine Einstellungen Der Benutzer kann das Passwort ändern. Das vorherige Passwort muss eingegeben werden bevor ein neues Passwort eingegeben wird. Zugang zum Accountmanager Menü 8.10.3 Verwaltungsprofile Abb. 8.15: Accountmanager Menü Optionen Das Menü Account-Manager wird aufgerufen, indem Sie Account Manager im Menü...
Seite 48 MI 3290 Erdungs Analyzer Allgemeine Einstellungen Hiermit wird die Vorgehensweise zum Ändern des Passworts für den Account Manager (Administrator) eingeleitet. Um das Passwort zu ändern, sollte das aktuelle und dann das neue Passwort eingegeben und bestätigt werden. Menü für die Änderung des Benutzerprofils.
Seite 49: Memory Organizer
MI 3290 Erdungs Analyzer Memory Organizer 9 Memory Organizer Der Memory Organizer ist ein Tool zum Speichern und Arbeiten mit Testdaten. 9.1 Menü Memory Organizer Der Erdungs Analyzer verfügt über eine mehrstufige Struktur. Die Hierarchie des Memory Organizers ist als Baumstruktur in Abbildung 9.1dargestellt. Die Daten werden nach Projekt, Objekt (Gebäude, Kraftwerk, Unterstation, Sendemast, ...) und dem zu prüfenden Gerät...
Seite 50: Strukturelemente
MI 3290 Erdungs Analyzer Memory Organizer Mindestens eine Einzelprüfung wurde in der Auto Sequence® durchgeführt, und es gab keine anderen bestandenen oder nicht oder bestandenen Einzeltests. Auto Sequence® leerer Leere Einzelprüfung oder 9.1.2 Strukturelemente Jedes Strukturelement hat: ein Symbol ...
Seite 51: Arbeiten Mit Dem Baum Menü
MI 3290 Erdungs Analyzer Memory Organizer gibt keine Zustandsanzeige, wenn alle Messergebnisse jedem  Strukturelement/Teilelement durchgeführt sind oder wenn es leere Strukturelemente/Teilelemente (ohne Messungen) gibt. 9.1.4 Arbeiten mit dem Baum - Menü Im Memory Organizer können mit Hilfe der Systemsteuerung, auf der rechten Seite des Displays, verschiedene Aktionen ausgeführt werden.
Seite 52 MI 3290 Erdungs Analyzer Memory Organizer 9.1.4.2 Arbeiten mit Strukturelementen Zuerst muss eine Struktur ausgewählt werden. Abbildung 9.4: Ein Strukturelement im Baum-Menü ist ausgewählt Auswahl Startet eine neue Messung. Zuerst muss die Art der Messung (Einzelprüfung oder Auto Sequence®) ausgewählt werden.
Seite 53 MI 3290 Erdungs Analyzer Memory Organizer Messungen) kann an jede beliebige Stelle im Strukturbaum verschoben werden. Weitere Informationen finden Sie in Kapitel 9.1.4.10 Ausschneiden & Einfügen eines Strukturelements mit Unterpositionen. Löscht ein Strukturelement. Das ausgewählte Strukturelement und Unterelemente können gelöscht werden. Vor dem Löschen wird der Benutzer zur Bestätigung aufgefordert.
Seite 54 MI 3290 Erdungs Analyzer Memory Organizer Anhänge. Der Name für den Anhang kann angesehen  werden. Der Umgang mit Anhängen wird im Messgerät nicht unterstützt. Wählen Parameter  Menüsteuerung aus. Kommentare. Der ausführliche Kommentar (ungekürzt),  der dem Strukturobjekt beigefügt ist, kann auf diesem Bildschirm angezeigt werden.
Seite 55 MI 3290 Erdungs Analyzer Memory Organizer  Menü für neues Strukturprojekt hinzufügen Tippen Sie auf ein Auswahlfenster für  einen Strukturtyp. Eine Liste zugänglicher Strukturelemente wird angezeigt. Wählen Sie eines aus. Der Pfeil zeigt die Position an, in welche das Strukturelement eingefügt wird.
Seite 56: Einzelprüfungen
MI 3290 Erdungs Analyzer Memory Organizer Eine neue Messung hinzufügen. 9.1.4.5 In diesem Menü können neue leere Messungen festgelegt und dann im Strukturbaum hinzugefügt werden. Die Art der Messung, die Messfunktion und ihre Parameter werden zuerst ausgewählt und dann unter dem ausgewählten Strukturelement hinzugefügt.
Seite 57: Ein Strukturelement Klonen
MI 3290 Erdungs Analyzer Memory Organizer Speichern der Messung im ausgewählten  Strukturprojekt. 9.1.4.6 Ein Strukturelement klonen Das in diesem Menü ausgewählte Strukturelement kann auf derselben Ebene in der Baumstruktur kopiert (geklont) werden. Das geklonte Strukturelement hat denselben Namen wie das Original.
Seite 58: Ein Strukturelement Kopieren & Einfügen
MI 3290 Erdungs Analyzer Memory Organizer 9.1.4.7 Eine Messung klonen Durch die Verwendung dieser Funktion kann eine ausgewählte leere oder abgeschlossene Messung als leere Messung auf derselben Ebene im Strukturbaum kopiert werden. Vorgehensweise Wählen Sie die Messung aus, die geklont ...
Seite 59: Kopieren Und Strukturelements
MI 3290 Erdungs Analyzer Memory Organizer Das Menü „Strukturobjekt Einfügen“wird angezeigt. Kopieren kann eingestellt werden, welche Unterelemente des ausgewählten Strukturelements auch  kopiert werden sollen. Für weitere Informationen siehe Kapitel 9.1.4.9 Einfügen Kopieren Unterelemente eines ausgewählten Strukturelements. ausgewählte Strukturelement weitere...
Seite 60 MI 3290 Erdungs Analyzer Memory Organizer 9.1.4.10 Ausschneiden und Einfügen eines Strukturelements mit Subelementen In diesem Menü sind Strukturelemente mit Substrukturen ausgewählt (Substrukturen und Messungen). Sie können an jedem zugänglichen Ort des Strukturbaums ausgeschnitten und eingefügt (bewegt) werden. Vorgehensweise Wählen Sie das Element aus, das beweggt ...
Seite 61: Ein Strukturelement Löschen
MI 3290 Erdungs Analyzer Memory Organizer Wählen Sie in der Menüsteuerung „Kopieren“.  Wählen Sie den Ort, an welchem die Messung  eingefügt werden soll.  Wählen Sie „Einfügen“ in der Menüsteuerung. Eine neue (leere) Messung wird im ausgewählten Strukturelement angezeigt.
Seite 62 MI 3290 Erdungs Analyzer Memory Organizer Zurück zum Strukturbaum - Menü ohne Änderungenvorzunehmen. Struktur ohne gelöschtes Strukturelement.  9.1.4.13 Eine Messung löschen. In diesem Menü kann eine ausgewählte Messung gelöscht werden. Vorgehensweise Wählen Messung aus, dass  umbenannt werden soll.
Seite 63: Ein Strukturelement Umbenennnen
MI 3290 Erdungs Analyzer Memory Organizer 9.1.4.14 Ein Strukturelement umbenennnen In diesem Menü können Sie ein Strukturelement umbenennen Vorgehensweise Wählen Sie das Strukturelement, dass  umbenannt werden soll. Wählen Sie Umbenennen in der Systemsteuerung. Die virtuelle Tastatur wird auf dem ...
Seite 64 MI 3290 Erdungs Analyzer Memory Organizer Die Messung wird abgerufen.  Parameter Grenzwerte können eingesehen, aber nicht bearbeitet werden. Wählen “Neuprüfung”  Menüsteuerung. Startbildschirm für  Messwiederholtest wird angezeigt. können Parameter Grenzwerte  angesehen and bearbeitet werden. Wählen Sie “Start” in der Menüsteuerung, ...
Seite 65: Einzelprüfungen
Einzelprüfungen MI 3290 Erdungs Analyzer 10 Einzelprüfungen Die Einzelprüfungen können im Hauptmenü „Einzelprüfungen“ oder im Memory Organizer im Haupt- und in den Untermenüs ausgewählt werden. 10.1 Auswahl- Modus Im Hauptmenü Einzelprüfungen gibt es vier Modi zur Auswahl von Prüfungen. Auswahl...
Seite 66 Einzelprüfungen MI 3290 Erdungs Analyzer Dieser Auswahl-Modus ist der schnellste Weg, um mit der Tastatur zu arbeiten. Die Gruppen der Einzelprüfungen sind in einer Reihe angezeigt. Für ausgewählte Gruppe werden alle Einzelprüfungen angezeigt, sie sind mit den auf / ab Tasten auswählbar.
Seite 67: Einstellung Der Parameter Und Grenzwerte Für Einzelprüfungen
Einzelprüfungen MI 3290 Erdungs Analyzer Ergebnisfeld: Hauptergebnisse  Unterergebnisse  BESTANDEN / NICHT-BESTANDEN  Anzeige Anzahl der Bildschirme  Feld für Warnsymbole und Meldungen 10.1.2 Einstellung der Parameter und Grenzwerte für Einzelprüfungen Vorgehensweise Wählen Sie die Prüfung oder Messung. Die Prüfung kann eingegeben werden: in den Menü...
Seite 68: Einzelprüfung Ergebnis-Bildschirm
Einzelprüfungen MI 3290 Erdungs Analyzer Tragen Sie die Werte im Menü ein. Übernimmt einen neuen Parameter oder beendet das Grenzwert – Menü. Übernimmt die neuen Parameter und  Grenzwerte und wird beendet. 10.1.3 Einzelprüfungsergebnisbildschirm Abbildung 10.2: Aufbau Einzelprüfungs-Bildschirm, beispielsweise von einer 4 – poligen...
Seite 69: Grafische Darstellung
Einzelprüfungen MI 3290 Erdungs Analyzer geändert. Eine bereits durchgeführte Messung wurde im Strukturbaum ausgewählt, angezeigt und neu gestartet: Die neue Messung wird unter dem ausgewählten  Strukturobjekt gespeichert. Öffnet die Hilfe - Bildschirme. Öffnet das Menü zum Bearbeiten von Parametern und Grenzwerten der ausgewählten Messungen.
Seite 70: Abgerufene Einzelprüfung Ergebnis-Bildschirm
Einzelprüfungen MI 3290 Erdungs Analyzer Wählt die Cursorposition (x-Achse) aus. Beendet die Bearbeitung des Diagramms. 10.1.5 Abgerufener Einzelprüfungsergebnisbildschirm Abbildung 10.4: Abgerufene Ergebnisse der ausgewählten Messung, Beispiel abgerufene Ergebnisse einer4 – poligen Messung Auswahl Wiederholungsprüfung Aktiviert den Startbildschirm für eine neue Messung.
Seite 71: Einzelprüfung (Sichtprüfung) Bildschirmanzeigen
Einzelprüfungen MI 3290 Erdungs Analyzer 10.1.6 Einzelprüfung (Sichtprüfung) Bildschirmanzeigen Sichtprüfungen können als eine spezielle Kategorie von Prüfungen behandelt werden. Elemente, die optisch geprüft werden sollen, werden angezeigt. Neben der Online-Bewertung werden auch andere Informationen angezeigt. Selected Visual Test Overall status...
Seite 72: Einzelprüfung (Sichtprüfung) Bildschirm Während Der Prüfung
Einzelprüfungen MI 3290 Erdungs Analyzer 10.1.8 Einzelprüfung (Sichtprüfung) Bildschirm während der Prüfung Abbildung 10.7: Bildschirm während der Sichtprüfung Auswahl (während der Prüfung) Wählt das Element aus. Setzt „Bestanden“ für das ausgewählte Element oder eine Gruppe von Elementen ein. Setzt „Nicht-Bestanden" für das ausgewählte Element oder eine Gruppe von Elementen ein.
Seite 73: Einzelprüfungen (Sichtprüfung) Ergebnisbildschirm
Einzelprüfungen MI 3290 Erdungs Analyzer 10.1.9 Einzelprüfungen (Sichtprüfung) Ergebnisbildschirm Abbildung 10.8: Ergebnisbildschirm Sichtprüfung Auswahl (nach Beendigung der Sichtprüfung) Startet eine neue Sichtprüfung. Speichert die Ergebnisse. Eine neue Sichtprüfung wurde ausgewählt und von einem Strukturobjekt im Strukturbaum gestartet: Die Sichtprüfungwird unter dem ausgewählten Strukturobjekt gespeichert.
Seite 74: Einzelprüfungen (Sichtprüfung) Speicherbildschirm
Einzelprüfungen MI 3290 Erdungs Analyzer Einzelprüfungen (Sichtprüfung) Speicherbildschirm 10.1.10 Abbildung 10.9: Sichtprüfung Speicherbildschirm Auswahl Wiederholungsprüfung Öffnet den Startbildschirm und startet die neue Sichtprüfung. Setzt den Cursor für die Anzeige von Daten auf mehreren Seiten.
Seite 75: Prüfungen Und Messungen
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11 Prüfungen und Messungen 11.1 Sichtprüfungen Sichtprüfungen werden als Richtlinien zur Einhaltung der Sicherheitsstandards vor den Prüfungen durchgeführt. Um diese Sichtprüfungen zu verwenden, wählen Sie bitte unter Einzelprüfungen „VISUAL“. Sichtprüfungen sind vorbereitet, um alle Sicherheitskontrollen zu machen, bevor mit der Prüfung begonnen wird.
Seite 76 Prüfungen und Messungen MI 3290 Erdungs Analyzer Ein Systemfehler kann auftreten, wenn ein Überspannungsableiter Bestanden/Nicht- während der Prüfung ausfällt. Bestanden/Leer/Geprüft Bei Trennung von Neutral- und Schutzleitern kann es zu Bestanden/Nicht- Gefährdungen kommen. Bestanden/Leer/Geprüft Gefährdungen können aufgrund des Stromflusses durch die Bestanden/Nicht- miteinander verbundenen Schutzleiter auftreten.
Seite 77: Erdungsmessungen [Ze Und Re]
Haupt-Erdungsanlagen, Bodenwiderstand, etc. können mit dem Erdungs-Tester überprüft werden. Der MI 3290 Erdungs Analyzer ist in der Lage, die Erdmessung mit verschiedenen Methoden durchzuführen. Die geeignete Methode wird durch den Bediener, abhängig vom speziellen Erdungssystem, das geprüft werden soll, ausgewählt.
Seite 78 Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.1 2 – polige Messung Die zweipolige Messung kann verwendet werden, wenn ein gut geerdeter Hilfsanschluss vorhanden ist (z.B. Quell- / Verteilungserdungen über den Neutralleiter, Wasserleitung ...). Der Hauptvorteil dieser Methode ist, dass keine Prüfspitzen für den Test benötigt werden.
Seite 79 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für die 2 – polige Messung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfmodus, Prüfspannung, Prüffrequenz, Abstand und Grenzwert (Ze)) bearbeitet werden. Abbildung 11.9: Menü 2 - polige-Messung Prüfparameter für die 2 –...
Seite 80 Prüfungen und Messungen MI 3290 Erdungs Analyzer  Bei der Messung mit hohen Frequenzen den Schirmungsanschluss und abgeschirmte Leitungen (H) verwenden. Hinweis bezüglich der Prüfspitzen: Hoher Widerstand der H-Prüfspitze könnte die Messergebnisse beeinflussen.  Die Prüfspitzen müssen in ausreichendem Abstand vom gemessenen Objekt platziert ...
Seite 81: Polige Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.2 3 – polige Messung Die dreipolige Messung ist die Standardmethode für die Erdungsprüfung. Es ist die einzige Möglichkeit, wenn kein gut geerdeter Hilfsanschluss vorhanden ist. Die Messung erfolgt mit zwei Erdungssonden. Der Nachteil bei Verwendung von drei Leitungen ist, dass der Kontaktwiderstand des E-Anschlusses dem Ergebnis hinzugefügt wird.
Seite 82 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für die 3 – polige Messung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfmodus, Prüfspannung, Prüffrequenz, Abstand und Grenzwert (Ze)) bearbeitet werden. Abbildung 11.13: Menü 3 – polige Messung Prüfparameter für die 3 –...
Seite 83 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweise (Prüfspitzen): Ein hoher Widerstand der S- und H-Prüfspitzen könnte die Messergebnisse  beeinflussen. In diesem Fall werden die Warnungen „Rp“ und „Rc“ angezeigt. Die BESTANDEN-/NICHT-BESTANDEN-Anzeige entfällt. Die Prüfspitzen müssen in ausreichendem Abstand vom gemessenen Objekt platziert ...
Seite 84: Polige Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.3 4 – polige Messung Der Vorteil für den Einsatz von vierpoligen Prüfungen besteht darin, dass die Leitungen und Kontaktwiderstände zwischen Messanschluss E und den Testobjekten die Messung nicht beeinflussen. MI 3290 Earth Analyser...
Seite 85 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für die 4 – polige Messung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfmodus, Prüfspannung, Prüffrequenz, Abstand und Grenzwert (Ze)) bearbeitet werden. Abbildung 11.17: Menü 4 – polige - Messung Prüfparameter für die 4 –...
Seite 86 Prüfungen und Messungen MI 3290 Erdungs Analyzer  Verwenden Sie bei der Messung mit hohen Frequenzen den Schirmungsanschluss und abgeschirmte Leitungen (H). Hinweise (Prüfspitzen): Hoher Widerstand der S- und H-Prüfspitzen könnte die Messergebnisse beeinflussen.  In diesem Fall werden die Warnungen „Rp“ und „Rc“ angezeigt. Die BESTANDEN-/NICHT- BESTANDEN-Anzeige entfällt.
Seite 87: Selektive Messung (Metallklemme)
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.4 Selektive Messung (Stromzange) Diese Messung gilt für das Messen von selektiven Erdungswiderständen einzelner Erdungspunkte in einem Erdungssystem. Die Erdstäbe dürfen während der Messung nicht getrennt werden. Für diese Messung wird eine 4-polige Verdrahtung verwendet.
Seite 88 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für „selektive Stromzange“ gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfmodus, Stromzangentyp, Prüffrequenz, Abstand und Grenzwert (Zsel)) bearbeitet werden. Abbildung 11.21: Menü selektive Messung (Metallklemme) Prüfparameter für Selektive (Stromzange):...
Seite 89 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweise (Prüfspitzen): Hoher Widerstand der S- und H-Prüfspitzen könnte die Messergebnisse beeinflussen.  In diesem Fall werden die Warnungen „Rp“ und „Rc“ angezeigt. Die BESTANDEN-/NICHT- BESTANDEN-Anzeige entfällt. Die Prüfspitzen müssen in ausreichendem Abstand vom gemessenen Objekt platziert ...
Seite 90: Stromzangen Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.5 2 Stromzangen Messung Dieses Messsystem wird eingesetzt, wenn Erdimpedanzen von Erdungsstäben, Kabeln, unterirdische Verbindungen usw. gemessen werden. Die Messmethode benötigt eine geschlossene Schleife, um Prüfströme erzeugen zu können. Es eignet sich besonders für den Einsatz in städtischen Gebieten, da es in der Regel keine Möglichkeit gibt, die...
Seite 91 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweis: wird manchmal Stromzangen Erdungswiderstandsprüfung  “Schleifenwiderstandstest” bezeichnet. Die Prüfung kann im Fenster für die 2 Stromzangen Messung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Mess-Stromzangentyp, Prüffrequenz, Treiber- (Generator-) Stromzangentyp und Grenzwert (Ze)) bearbeitet werden.
Seite 92 Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.6 HF - Erdungswiderstandmessung (25kHz) Wenn die geprüften Objekte neben einer lokalen Erdung auch eine Fernerdung, wie z.B. Freileitungen (OHGW) oder beidseitig abgeschirmte Erdungskabel oder eine andere galvanische Verbindung zur Fernerdung aufweisen, ist eine Messung der lokalen Erdung mit der klassischen 3- oder 4-poligen Methode ohne Trennung der Fernerdung nicht möglich.
Seite 93 Prüfungen und Messungen MI 3290 Erdungs Analyzer ........Strom im Erdseil Hinweise: Automatische Kompensation induktiver Komponenten.  Overhead grounding wire (OHGW) of tower 1 and 2. The influence of the OHGW is eliminated by using a high φ frequency (25 kHz) test signal.
Seite 94 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweise:  Beachten Sie die angezeigten Warnhinweise nach dem Start der Messung! Hohe Störströme und -spannungen in der Erde könnten die Messergebnisse  beeinflussen. In diesem Fall zeigt das Messgerät die Warnung „Rauschen“ an.
Seite 95: Selektive (Flexible Stromzangen 1 - 4) Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.7 Selektive (Flexible Stromzangen 1 - 4) Messung Diese Messung gilt für das Messen von selektiven Erdungswiderständen einzelner typisches Beispiel dafür eine Erdungspunkte einem Erdungssystem.Ein Stromleitungssäule. Typisches Beispiel ist eine Säule der Stromleitung. Der Anschluss an die OHGW-Stäbe muss während der Messung nicht getrennt werden.
Seite 96 Prüfungen und Messungen MI 3290 Erdungs Analyzer Weitere Informationen zur Platzierung der Hilfsstrom-Prüfspitze (H) und Potential-Prüfspitze - Funktionalität und Platzierung von Prüfspitzen (S), siehe Anhang C Weitere Informationen zum Teilverfahren der selektiven Flex-Methode finden Sie in Anhang F - Das Auswuchtverfahren.
Seite 97 Prüfungen und Messungen MI 3290 Erdungs Analyzer Abbildung 11.33: Beispiel Abbildung 11.34: Beispiel Abbildung 11.35: Beispiel selektives (flexible selektive (flexible selektives (flexible Stromzangen 1 - 4) Stromzangen 1 - 4) Stromzangen 1 - 4) Messergebnisse – Z Messergebnis - Z...
Seite 98: Passive (Stromzangen) Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.2.8 Passive (Stromzangen) Messung Das passive Messverfahren nutzt den "Induktionsstrom" oder den Erdleitungststrom I im Erdungssystem fließt, um die ausgewählten Erdwiderstände einzelner Erdungspunkte zu bestimmen. Das Messverfahren verwendet nur eine Hilfspotential-Prüfspitze (S). MI 3290 Earth Analyser...
Seite 99 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweis: im Beispiel ist tatsächlich ein induktiver Kopplungsstrom "Induktiver Strom" - I  zwischen den Leitungen L1 (i ), L2 (i ), L3 (i ) und der Erdseilschleife. Der Strom hat die gleiche Frequenz wie die L1, L2 und L3 Strom (in der Regel die Netzfrequenzen 50 Hz oder 60 Hz).
Seite 100 Prüfungen und Messungen MI 3290 Erdungs Analyzer Abbildung 11.39: Beispiel eines Abbildung 11.40: Beispiel der passiven (flexible Stromzangen) passiven (flexible Stromzangen) Messergebnisses - Z Messergebnisse - Z Hinweise:  Beachten Sie die angezeigten Warnhinweise nach dem Start der Messung! Hohe Störströme und -spannungen in der Erde könnten die Messergebnisse ...
Seite 101: Spezifischer Erdungswiderstand [Ρ] Messung
/ ft 20 / 40 V Verfahren Tabelle 11.41: Verfügbare Messungen des spezifischen Erdungwiderstands im MI 3290 11.3.1 Allgemeines zu spezifischer Erde Was ist der spezifische Erdungswiderstand? Es ist der Widerstand des Erdmaterials, dass als Würfel 1 m × 1 m × 1 m geformt ist, wobei die Messelektroden an den gegenüberliegenden Seiten des Würfels angeordnet sind, siehe...
Seite 102 Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.3.2 Wenner - Verfahren Platzieren Sie die vier Erdsonden in einer gerade Linie, in einem Abstand a voneinander und in einer Tiefe b < a/20. Abstand a muss zwischen 0.1 m und 49.9 m liegen. Verbinden Sie die Kabel mit den Sonden, dann mit den Anschlüssen H, S, ES und E.
Seite 103 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für das Werner - Verfahren gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfspannung, Abstand a, und Grenzwert (ρ)) bearbeitet werden. Abbildung 11.44: Menü Wenner - Messverfahren Prüfparameter für Wenner - Methode:...
Seite 104: Schlumberger - Messverfahren
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.3.3 Schlumberger - Messverfahren Platzieren Sie die beiden Erdsonden (ES und S) in einem Abstand d voneinander und platzieren Sie die zweiten Erdsonden (E und H) in einem Abstand a von ES und S Sonden.
Seite 105 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für die Schlumberger - Verfahren gestartet werden. Vor der Durchführung einer Prüfung können folgende Parameter (Prüfspannung, Abstand a, Abstand d und Grenzwert (ρ)) bearbeitet werden. Abbildung 11.47: Menü Schlumberger - Messverfahren Prüfparameter für Schlumberger - Verfahren:...
Seite 106: Impulsimpedanz [Zp]
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.4 Impulsimpedanz [Zp] Die Impulsimpedanz eines Erdungssystems ist ein nützlicher Parameter, um das Verhalten bei transienten Bedingungen vorherzusagen, da es eine direkte Beziehung zwischen dem Spitzenpotentialanstieg und dem Spitzenstromanstieg ergibt. 11.4.1 Impulsmessung Die 3-polige-Methode oder der Fall von potentiellen Methoden-Test-Konfigurationen werden typischerweise für diese Art von Tester verwendet.
Seite 107 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster für die Impulsmessung gestartet werden. Vor der Durchführung einer Prüfung können folgende Parameter (Abstand und Grenzwert (Zp)) bearbeitet werden. Abbildung 11.50: Menü Impulsmessung Prüfparameter für die Impulsmessung: Entfernung (r) Abstand zwischen E und S Prüfspitze (benutzerdefiniert).
Seite 108: Dc Widerstand [R]
200 mA (200mA) Ohm - Meter kont. 2-Leitungen 7 mA (7mA) Tabelle 11.52: Verfügbare Messungen des DC Widerstands mit dem MI 3290 11.5.1 Ohm - Meter (200 mA) Messung Widerstandsmessung wird durchgeführt, sicherzustellen, dass Schutzmaßnahmen vor Stromschlägen mittels Potentialausgleichsverbindungen wirksam sind.
Seite 109: Ohm - Meter (7 Ma) Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer Prüfparameter für Ohm - Meter (200 mA) Testverfahren Testverfahren [2 - Leitungen] Grenzwertauswahl: [AUS, 0,1 Ω - 40 Ω] Grenzwert (R) Ohm - Meter (200 mA) Messverfahren: Wählen Sie die Funktion „Ohm - Meter (200 mA) Messung“...
Seite 110 Prüfungen und Messungen MI 3290 Erdungs Analyzer Abbildung 11.57: Menü Ohm - Meter (7 mA) Abbildung 11.58: Messergebnis Beispiel Messung Ohm - Meter (7 mA) Prüfparameter für Ohm - Meter (7 mA): Signalton [Ein / Aus] Grenzwert (R) Grenzwertauswahl: [AUS, 1 Ω - 15,0 kΩ] Ohm - Meter (7 mA) Messverfahren: Wählen Sie die Funktion „Ohm - Meter (7 mA) Messung“...
Seite 111 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweise: Der höchste Wert für die Leitungskompensation beträgt 5 Ω.  Der Strom für die Kompensation der Leitungen beträgt 200mA DC. ...
Seite 112: Ac Impedanz [Z]
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.6 AC Impedanz [Z] Ein Impedanz - Vektor besteht aus einem Realteil (Widerstand, R) und einem maginärteil (Blindwiderstand, X), wie in Abbildung 11.60 dargestellt. Z = R + jX = [��] φ Dabei sind: Real Axis ..
Seite 113 Prüfungen und Messungen MI 3290 Erdungs Analyzer SER/PAR Modellparameter: Serien – Aktiviert das Serien-Ersatzschaltbild. Parallel – Aktiviert den Parallel-Ersatzschaltbild Die Prüfung kann im Fenster für die Impedanz - Meter Messung gestartet werden. Vor der Durchführung einer Prüfung können folgende Parameter (Prüfmodus, Prüffrequenz, Prüfspannung und Grenzwert (Z)) bearbeitet werden.
Seite 114: Erdpotenzial [Us]
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.7 Erdpotenzial [Us] Eine Erdelektrode, die als Netz in den Boden eingesetzt wird, hat einen gewissen Widerstand, je nach Größe, Oberfläche (Oxide auf der Metalloberfläche) und dem Bodenwiderstand um die Elektrode. Der Erdungswiderstand ist nicht in einem Punkt konzentriert, sondern um die Elektrode verteilt.
Seite 115: Potentialmessung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.7.1 Potential Messung Lokale Potentialunterschiede können einfach mit 3 - poliger Verdrahtung gemessen und Schrittgröße (m oder ft), Testfrequenz und Richtung ϕ eingestellt werden. MI 3290 Earth Analyser fset H - auxiliary earth rod...
Seite 116 Prüfungen und Messungen MI 3290 Erdungs Analyzer Abbildung 11.68: Beispiel Potentialgefälle (Gerade) Abbildung 11.69: Beispiel Potentialgefälle (um das Gebäude herum) Die Prüfung kann im Fenster für die Potentialmessung gestartet werden. Vor der Durchführung einer Prüfung können die Parameter eingestellt werden.
Seite 117 Prüfungen und Messungen MI 3290 Erdungs Analyzer entsprechend der neuen Einstellung einstellen) oder Schritt wiederholen. Drücken Sie die Taste Run oder Enter, um die Messung des nächsten Schrittes zu  starten. Warten Sie, bis das Testergebnis auf dem Bildschirm angezeigt wird.
Seite 118 Prüfungen und Messungen MI 3290 Erdungs Analyzer Potentialmessung (X-Y) und (GPS) Messverfahren: Wählen Sie die Funktion Potentialmessung (X-Y) oder (GPS).  Stellen Sie die Prüfparameter ein (Orientierung, Prüffrequenz, Fehlerstrom,  Koordinaten,..). Schließen Sie die Messleitungen an das Gerät und an das Prüfobjekt an.
Seite 119: Theorie Der Schritt- Und Berührungsspannungen
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.7.2 Theorie der Schritt- und Berührungsspannungen Schrittspannung Die Messung erfolgt zwischen zwei Erdungspunkten in einem Abstand von 1 m, wie in der Abbildung dargestellt. Die Metallplatten (S2053) simulieren die Füße. Die Spannung zwischen den Prüfspitzen wird mit einem Voltmeter (MI 3295M) mit einem Innenwiderstand von 1 kΩ, der den Körperwiderstand simuliert, gemessen.
Seite 120 Speichern Sie die Ergebnisse (optional).  Hinweise:  Beachten Sie die angezeigten Warnhinweise nach dem Start der Messung! MI 3290 ist nur eine Stromquelle Für die Spannungsmessung Um und für den Schritt-,  Berührungsspannungs-Berechnung muss der Benutzer das MI 3295M Instrument verwenden.
Seite 121: Hochspannungsmast Erdleitungsprüfung (Pwgt)
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.8 Hochspannungsmast - Erdleitungsprüfung (PWGT) 11.8.1 PGWT - Messung Die PGWT-Messung wird durchgeführt, um die Verbindung des Hochspannungsmasts zu überprüfen. MI 3290 Earth Analyser Igen fset Ig_w Ig_w overhead grounding wire tower 1...
Seite 122 Prüfungen und Messungen MI 3290 Erdungs Analyzer Die Prüfung kann im Fenster Hochspannungsmast - Erdleitungsprüfung gestartet werden. Vor der Durchführung der Prüfung können folgende Parameter bearbeitet werden (Prüfmodus, Frequenz und Anzahl der Windungen F1 - F4) Abbildung 11.84: Menü Hochspannungsmast - Erdleitungsprüfung Prüfparameter für die Hochspannungsmast - Erdleitungsprüfung...
Seite 123 Prüfungen und Messungen MI 3290 Erdungs Analyzer Hinweise (Prüfspitzen): Die Prüfspitzen müssen in ausreichendem Abstand vom gemessenen Objekt platziert  werden. Hinweise (Flex):  Bei Verwendung von nur einer, zwei oder drei flexiblen Stromzangen, immer eine Stromzange am F1-Anschluss (Synchronisationsanschluss) anschließen.
Seite 124: Strom [I]
45 Hz – 1,5 kHz RMS Flexibles Stromzangen- kont. 49,9 A (1 Windung) Meter RMS Tabelle 11.87: Verfügbare Strom RMS-Messungen im MI 3290 Stromzangen-Meter RMS Diese Funktion dient zur Messung von Wechselströmen (Leckströme, Lastströme, Störströme) mit Stromzange. Abbildung 11.88: Beispiel Stromzangen-Meter RMS Flexibles Stromzangen-Meter RMS Diese Funktion dient zur Messung von Wechselströmen (Leckströme, Lastströme, induktiven...
Seite 125 Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.9.1 Stromzangen-Meter RMS Messung Die Prüfung kann im Fenster für die Stromzangen-Meter RMS Messungen gestartet werden. Vor der Durchführung einer Prüfung können die folgende Parameter (Mess-Stromzangentyp und Grenzwert (Ic)) bearbeitet werden. Abbildung 11.90: Menü flexibles Stromzangen-Meter RMS Messung Prüfparameter flexibles Stromzangen-Meter RMS...
Seite 126: Flexible Stromzangen-Meter Rms Messung
Prüfungen und Messungen MI 3290 Erdungs Analyzer 11.9.2 Flexible Stromzangen-Meter RMS Messung Die Prüfung kann im Fenster für die flexible Stromzangen-Meter RMS Messung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Anzahl der Windungen F1 - F4) bearbeitet werden.
Seite 127: Voltmeter-Rms Messung
Messreichweite Uh, Us, Ues, f Volt Meter RMS cont. 40 Hz – 4,5 kHz RMS 55 V Table 11.74: zugängliche Spannungs-RMS Messungen im MI 3290 Voltmeter RMS Diese Funktion für Messung Spannungsrauschen Anschlussklemmen H, S, ES zu E vorgesehen.
Seite 128: Checkbox (Kontrollkasten)
Stromzangen, flexible 55 Hz 1,5 kHz FFT 20/40 V Stromzangen Prüfung Tabelle 11.97: Verfügbare Checkbox- Messungen mit dem MI 3290 Hinweis:  Die Checkbox -- Funktion sollte verwendet werden, um sicherzustellen, dass das Messgerät korrekt zwischen den Kalibrierungen funktioniert, dennoch sollte sie nicht als Ersatz für die vollständige Kalibrierung des Herstellers am Gerät angesehen werden.
Seite 129: Prüfungen Und Messungen
Prüfungen und Messungen MI 3290 Erdungs Analyzer Volt - Meter Prüfung 11.11.1 Die Prüfung kann im Fenster für die Volt - Meter Prüfung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Prüfspannung und Prüffrequenz) bearbeitet werden. Die Ausgangsbuchsen H, S, ES und E müssen geöffnet sein.
Seite 130: Ampere - Meter Prüfung
Prüfungen und Messungen MI 3290 Erdungs Analyzer Ampere - Meter Prüfung 11.11.2 Die Prüfung kann im Fenster für die Ampere - Meter Prüfung gestartet werden. Vor der Durchführung einer Prüfung können folgende Parameter (Prüfspannung und Prüffrequenz) bearbeitet werden. Die Ausgangsbuchsen H und E müssen mit dem Referenz Ampere-Meter kurzgeschlossen werden.
Seite 131: Stromzangen, Flexible Stromzangen Prüfung
Prüfungen und Messungen MI 3290 Erdungs Analyzer Stromzangen, flexible Stromzangen Prüfung 11.11.3 Die Prüfung kann im Fenster für die Stromzangen, flexible Stromzangen - Prüfung gestartet werden. Vor der Durchführung einer Prüfung können die folgenden Parameter (Mess- Stromzangentyp, Prüffrequenz, Anzahl der Windungen F1 - F4) bearbeitet werden. Die Ausgangsbuchsen H und E müssen kurzgeschlossen sein.
Seite 132: Auto Sequences
Die Ergebnisse einer Auto Sequence® Prüfung können im Speicher zusammen mit allen zugehörigen Informationen gespeichert werden. Auto Sequences® können mit der Metrel ES Manager-Software auf dem PC vorprogrammiert und in das Messgerät geladen werden. Am Messgerät können die Parameter und Grenzwerte der einzelnen Einzelprüfungen in der Auto Sequence®...
Seite 133: Aufbau Einer Auto Sequence
Auto Sequences® MI 3290 Erdungs Analyzer 12.2 Aufbau einer Auto Sequence® Eine Auto Sequence® wird in drei Phasen unterteilt: Vor der ersten Prüfung wird das Menü Auto Sequence® angezeigt (es sei denn, es wurde  direkt aus dem Hauptmenü Auto Sequences® gestartet). Parameter und Grenzwerte der einzelnen Messungen können in diesem Menü...
Seite 134 Auto Sequences® MI 3290 Erdungs Analyzer Menü Auto Sequence® Anzeige (Messung ist ausgewählt) Parameters and limits of Name of Auto Sequence selected single test Header Options Single Test Abbildung 12.3: Menü Auto Sequence® Anzeige – Messung ausgewählt Auswahl Wählt Einzelprüfung.
Seite 135 Auto Sequences® MI 3290 Erdungs Analyzer 12.2.2 Schrittweise Durchführung der Auto Sequence® Während die Auto Sequence® läuft, wird sie durch vorprogrammierte Ablaufbefehle gesteuert. Beispiele für Aktionen die durch Ablaufbefehle gesteuert werden: Pausen während des Prüfablaufs  Summer  Verfahren des Prüfablaufs in Bezug auf die zu messenden Ergebnisse ...
Seite 136: Auto Sequence® Ergebnis Bildschirm
Auto Sequences® MI 3290 Erdungs Analyzer 12.2.3 Auto Sequence® Ergebnis Bildschirm Nachdem die Auto Sequence® beendet ist, wird der Auto Sequence® Bildschirm angezeigt. Auf der linken Seite des Displays werden die Einzelprüfungen und deren Bewertung in der Auto Sequence® angezeigt. In der Mitte des Displays wird die Kopfzeile der Auto Sequence®...
Seite 137 Auto Sequences® MI 3290 Erdungs Analyzer Optionen im Menü für die Anzeige von Details der Auto Sequence® Ergebnisse Details zu ausgewählten Einzelprüfungen in der Auto Sequence® werden angezeigt. Öffnet das Menü für die Anzeige von Parametern und Grenzwerten der ausgewählten Messungen. Für weitere...
Seite 138: Auto Sequence® Speicherbildschirm
Auto Sequences® MI 3290 Erdungs Analyzer 12.2.4 Auto Sequence® Speicherbildschirm Im Auto Sequence® Speicherbildschirm können die Details der gespeicherten Auto Sequence® angezeigt werden und eine neue Auto Sequence® gestartet werden. Abbildung 12.9: Auto Sequence® Speicherbildschirm Auswahl Auto Sequence® wiederholen. Öffnet Menü für die Anzeige der Details des Auto Sequence®.
Seite 139 Baumstruktur und Auto Sequences® können von der Metrel ES Manager PC Software  auf das Gerät geladen werden. Der Metrel ES Manager ist eine PC-Software die unter Windows 7, Windows 8, Windows 8.1 und Windows 10 läuft. Es stehen zwei Kommunikationsschnittstellen am Messgerät zur Verfügung: USB und Bluetooth Wie eine USB-Verbindung hergestellt wird: Verbinden Sie einen USB-Anschluss des PCs über das USB Schnittstellenkabel mit...
Seite 140: Kommunikation
Gerät auf dem neuesten Stand zu halten, selbst bei Normen- oder Vorschriftsänderungen. Die Firmware-Aktualisierung erfordert Internetzugang und kann aus der Metrel ES Manager Software mit Hilfe einer speziellen Upgrade-Software durchgeführt werden - FlashMe wird Sie durch die Upgrade – Prozess führen. Weitere Informationen finden Sie in Metrel ES Manager-Hilfe-Datei.
Seite 141: Technische Daten
MI 3290 Erdungs Analyzer Technische Daten 15 Technische Daten 15.1 Erdimpedanz [Ze] 15.1.1 2, 3, 4 - polig ........Messprinzip Strom- / Spannungsmessung Prüffrequenz Auflösung Erdimpedanz Messbereich Ungenauigkeit (* siehe Hinweise) 0,010  ... 1,999  0,001  2,00  ... 19,99 ...
Seite 142 MI 3290 Earth Analyser Technische Daten Testverfahren ..........kontinuierlich Eingangswiderstand (H - E) ......1,2 M Eingangswiderstand (S- E) ......1,2 M Eingangswiderstand (ES - E) ......1,2 M Messwiederholrate ........typical 1 s Automatische Bereichauswahl ..... yes * Hinweis: Schließen Sie die Prüfklemmen (H, S, ES, E) nicht an eine externe Spannung von mehr als 300 V...
Seite 143: Selektive (Metallklemme)
MI 3290 Erdungs Analyzer Technische Daten 15.1.3 Selektive (Metallklemme) ........Messprinzip: Spannung / Strom (externe Stromzange) Messung Selektive Prüffrequenz Messbereich Auflösung Ungenauigkeit (* siehe Erdungsimpedanz Hinweise) 0,010  … 1,999  0,001  2,00  … 19,99  0,01 ...
Seite 144 MI 3290 Earth Analyser Technische Daten Automatische Bereichauswahl ..... yes * Hinweis: Schließen Sie die Prüfklemmen (H, S, ES, E) nicht an eine externe Spannung von mehr als 300 V  DC oder AC an. (CAT IV-Umgebung), um Schäden an den Prüfmitteln zu vermeiden! Der Messbereich des Gerätes wird überschritten.
Seite 145: Stromzangen
MI 3290 Erdungs Analyzer Technische Daten 15.1.5 2 Stromzangen ........Messprinzip: Messung des Widerstandes in geschlossenen Schleifen zwei Stromzangen Auflösung Schleifenimpedanz Messbereich Ungenauigkeit 0,00  ... 9,99  0,01   (5 % des Ablesewerts + 2 Digits) 10,0  ... 49,9 ...
Seite 146: Hf - Erdungswiderstand (25 Khz)
MI 3290 Erdungs Analyzer Technische Daten 15.1.7 HF - Erdungswiderstand (25 kHz); ........Messverfahren Strom- / Spannungsmessung Erdungswiderstand Messbereich Auflösung Ungenauigkeit 0,0  ... 19,9  0,1   (3 % des Ablesewerts + 2 20  ... 299 ...
Seite 147: Selektive (Flexible Stromzangen 1 - 4)
MI 3290 Erdungs Analyzer Technische Daten 15.1.8 Selektive (flexible Stromzangen 1 - 4) ........Messprinzip: Spannung / Strom (externe flexible Stromzange) Messung Prüffrequenz Auflösung Gesamt- Messbereich Ungenauigkeit (* siehe Erdimpedanz Hinweise) 0,010  ... 1,999  0,001  0,00  ... 19,99 ...
Seite 148 MI 3290 Erdungs Analyzer Technische Daten Eingangswiderstand (H - E) ......1,2 M Eingangswiderstand (S- E) ......1,2 M Eingangswiderstand (ES - E) ......1,2 M Messwiederholrate ........typical 1 s Automatische Bereichauswahl ..... yes * Hinweis: Schließen Sie die Prüfklemmen (H, S, ES, E) nicht an eine externe Spannung von mehr als 300 V ...
Seite 149: Spezifischer Erdungswiderstand [Ρ] Messung
MI 3290 Erdungs Analyzer Technische Daten 15.2 Spezifischer Erdungswiderstand [ρ] Messung 15.2.1 Wenner - und Schlumberger - Verfahren ........Messprinzip Strom- / Spannungsmessung Spezifischer Messbereich Auflösung Ungenauigkeit Erdungswiderstand 0,00 m … 19,99 m 0,01 m 20,0 m … 199,9 m 0,1 m...
Seite 150 MI 3290 Erdungs Analyzer Technische Daten Typical open-terminal test voltage vs Frequency Test voltage 40 V Test voltage 20 V f [Hz] 1000 10000 100000...
Seite 151: Erdpotenzial [Us]
∗ (�� /�� 15.3.2 S&T Stromquelle ........Messprinzip Strom (MI 3290) / Spannungsmessung (MI 3295M) MI 3290 (Stromquelle) Auflösung Strom Messbereich Ungenauigkeit 0,0 mA … 99,9 mA  (2 % des Ablesewerts + 2 0,1 mA Igen 100 mA …...
Seite 152 MI 3290 Erdungs Analyzer Technische Daten ~ 100 Ω ....Generator Ausgangsimpedanz Form der Prüfspannung ....... Sinus .... Automatischer Verbindungstest ja [H, E]...
Seite 153: Impulsimpedanz [Zp]
Zusätzlicher Fehler, wenn Rc oder Rp max. überschritten wird (20 % des Anzeigewerts) Einfluss der Störspannung Max. Störspannung an den Anschlüssen H, S und E .... 1 V rms spark gap Output terminals Abbildung 15.1: Vereinfachte Schaltung des Impulsgenerators im MI 3290 Dabei sind: ............Hochspannungsquelle ............Ladewiderstand ............Kondensator als Energiespeicher Widerstände für die Gestaltung der Impulsdauer...
Seite 154: Dc Widerstand [R]
MI 3290 Erdungs Analyzer Technische Daten 15.5 DC Widerstand [R] 15.5.1 Ohm - Meter (200mA) ........Messprinzip: Spannung (DC) / Strom (DC) Messung Auflösung DC Widerstand Messbereich Ungenauigkeit (* siehe Hinweise) 0,00  ... 19,99  0,01  20,0  ... 199,9 ...
Seite 155: Ohm - Meter (7Ma)
MI 3290 Erdungs Analyzer Technische Daten 15.5.2 Ohm - Meter (7mA) ........Messprinzip: Spannung (DC) / Strom (DC) Messung Auflösung DC Widerstand Messbereich Ungenauigkeit (* siehe Hinweise) 0,0  ... 199,9  0,1  200  ... 999  1 ...
Seite 156: Ac Impedanz [Z]
MI 3290 Erdungs Analyzer Technische Daten 15.6 AC Impedanz [Z] 15.6.1 Impedanz - Meter ........Messprinzip: Spannung (AC) / Strom (AC) Messung Prüffrequenz Auflösung AC Impedanz Messbereich Ungenauigkeit 0,00  ... 19,99  0,01  20,0  ... 199,9 ...
Seite 157: Flexibles Stromzangen-Meter Rms
MI 3290 Erdungs Analyzer Technische Daten 15.7.2 Flexibles Stromzangen-Meter RMS ........Messprinzip: Strommessung (RMS) Auflösung Strom RMS Messbereich Ungenauigkeit (* siehe Hinweise) 10 mA … 99,9 mA 0,1 mA 100 mA … 999 mA  (8 % des Ablesewerts + 3...
Seite 158 MI 3290 Erdungs Analyzer Technische Daten 15.8 Spannung [V] 15.8.1 Volt-Meter RMS Messprinzip: ..........Spannung (RMS) / Frequenzmessung Spannung RMS Messbereich Auflösung Ungenauigkeit (* Siehe Hinweis) 0,00 V … 9,99 V 10 mV (1 % des Ablesens + 3 Ziffern) Uh, Us, Ues 10,00 V …...
Seite 159: Einfluss Der Hilfselektroden
MI 3290 Erdungs Analyzer Technische Daten 15.9 Einfluss der Hilfselektroden Definition von Rc, Rp und Ra: Impedanz der Hilfsstrom-Prüfspitzen (Rh + Re) ........... Impedanz der Hilfspotential-Prüfspitzen (Rs + Res) ..................Erdungswiderstand 3, 4 – polig, selektive (Stromzange, flexible ..........
Seite 160: Einfluss Des Niedrigen Prüfstroms Durch Die Stromzangen
MI 3290 Erdungs Analyzer Technische Daten 15.10 Einfluss des niedrigen Prüfstroms durch die Stromzangen Bei großen Systemen ist der gemessene Teilstrom nur ein kleiner Teil des Prüfstroms durch die Stromzange. Die Messgenauigkeit für kleine Ströme und Störfestigkeit gegen Störströme sind zu berücksichtigen! In diesem Fall zeigt das Messgerät das Symbol „niedriger Strom“...
Seite 161: Einfluss Durch Rauschen
MI 3290 Erdungs Analyzer Technische Daten Negativer Strom durch die Flexiblen Stromzangen If2 und If4 (markiert mit -). 15.11 Einfluss durch Rauschen Definition Rauschen: Einstreuung einer Reihe von Störungen (Spannung / Strom) mit Systemfrequenzen von: 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz oder DC (Frequenzen nach IEC 61557-5).
Seite 162: Digitale Filtertechnik
MI 3290 Erdungs Analyzer Technische Daten Mögliche Gründe: Maximale Störspannung oder Strom wurden erreicht; Überprüfen Sie die Anzahl der Windungen der Flexiblen Stromzangen. Der Messbereich des Gerätes wird überschritten. Die Messungen können nicht gestartet oder angezeigt werden!  Signal-Rausch-Verhältnis SIGNAL ��...
Seite 163: Unterergebnisse In Messfunktionen
MI 3290 Erdungs Analyzer Technische Daten 15.12 Unter-Ergebnisse in Messfunktionen Auflösung Unter- Messbereich Ungenauigkeit Ergebnis(se) 0  … 49,9 k 1  … 0,1 k  (8 % des Ablesewerts + 3 Rp, Rc Digits) 0,010  … 19,9 k...
Seite 164: Allgemeine Daten
MI 3290 Erdungs Analyzer Technische Daten 15.13 Allgemeine Daten ....Batterie-Stromversorgung 14,4 V DC (4,4 Ah Li-Ion) ......... Batterie Ladezeit typisch 4,5 h (Tiefentladung) ......Netzstromversorgung 90-260 V , 45-65 Hz, 100 VA Überspannungskategorie ..... 300 V CAT II Batteriebetriebsdauer: ........
Seite 165: Anhang A. - Strukturobjekte
Anhang A – Strukturobjekte MI 3290 Erdugns Analyzer Anhang A. – Strukturobjekte Die verwendeten Strukturelemente im Memory Organizer sind vom Geräteprofil abhängig. Abbildung A.1: Memory Organizer Hierarchie Standardnam Symbol Parameter: Knoten Name des Projekts, Beschreibung des Projekts; Projekt Name, Beschreibung, Ort, Typ, Nennleistung, Nennspannung, GPS;...
Seite 166: Anhang B - Profile Auswahl Tabelle
Anhang B – Profile Auswahl Tabelle MI 3290 Erdungs Analyzer Anhang B. - Profil Auswahl Tabelle Verfügbare Profile und Messfunktionen für das Erdungs Analyzer Folgende Messfunktionen sind zur Profil- ARAB ARAA ARAC ARAD Verfügung Code Name MI 3290 GF MI 3290 GL...
Seite 167: Anhang C. - Funktionalität Und Platzierung Von Prüfspitzen
MI 3290 Erdungs Analyzer Anhang C –Funktionalität und Platzieren von Prüfspitzen Anhang C. - Funktionalität und Platzierung von Prüfspitzen Für einen Standard-Erdungswiderstand werden zwei Prüfspitzen (Spannung und Strom) verwendet. Wegen des Spannungstrichters ist es wichtig, dass die Prüfelektroden korrekt platziert sind. Weitere Informationen zu den in diesem Dokument beschriebenen Grundsätzen finden Sie im Handbuch: Erdung, Verbindung und Abschirmung für elektronische Geräte und...
Seite 168 MI 3290 Erdungs Analyzer Anhang C –Funktionalität und Platzieren von Prüfspitzen Abbildung C.2: Definition des Parameters a Geradlinige Anordnung Abbildung C.3:geradlinige Platzierung Nachdem die maximale Abmessung a des Erdungssystems definiert ist, können die Messungen durch die ordnungsgemäße Platzierung von Prüfspitzen durchgeführt werden. Eine Messung mit drei Platzierungen der Prüfspitze S (S '', S, S ') soll verifiziert werden, dass der gewählte...
Seite 169 MI 3290 Erdungs Analyzer Anhang C –Funktionalität und Platzieren von Prüfspitzen Messung 2 Der Abstand von der Erdungselektrode E/ES zum Spannungs-Prüfspitze S ist:        Messung 3 Der Abstand von der Erdungselektrode E/ES zum Spannungs-Prüfspitze S ist: ...
Seite 170 Erhöhung der Prüfspitzengröße oder Parallelschaltung der Prüfspitzen.  METREL-Prüfgeräte zeigen in diesem Fall gemäß IEC 61557-5 entsprechende Warnhinweise an. Alle METREL-Erdtester messen bei Sonden Widerständen weit über die Grenzen der IEC 61557-5 hinaus. Abbildung C.6: Unterschiedliche gemessene Spannungsabfälle bei niedrigem und hohem...
Seite 171: Anhang D -Puls Und 3-Pol Beispiel
Anhang D –Puls und 3-pol Beispiel MI 3290 Erdungs Analyzer Anhang D. - Beispiel für Impuls und 3-polig Prüfobjekt Beschreibung und schematischer Schaltplan: Prüfobjekt 1  1 µH 50  200  1  25 µH 50  200 ...
Seite 172: Anhang E. - Programmierung Von Auto Sequences® Mit Dem Metrel Es-Manager
Anhang E. - Programmierung von Auto Sequences® mit dem Metrel ES-Manager Der Auto Sequences® Editor ist Teil der Metrel ES Manager-Software. Im Auto Sequences® Editor können Auto Sequences® vorprogrammiert und in Gruppen organisiert werden, bevor sie auf das Messgerät geladen werden.
Seite 173: Anhang F - Das Ausgleichsverfahren
Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer Abbildung E.2: Beispiel für eine Auto Sequence® Kopfzeile Beispiel für Abbildung E.3: einen Messschritt Abbildung E.4: Beispiel für ein Auto Sequence® Ergebnisteils II. Verwalten der Auto Sequences® Gruppen Die Auto Sequences® lassen sich in verschiedene benutzerdefinierte Gruppen von Auto Sequences®...
Seite 174 Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer Speichern / Speichern als die geöffnet Auto Sequences® Gruppe in eine Datei. Öffnet eine neue Datei (Auto Sequences® Gruppe). Schließt die Datei (Auto Sequences® Gruppe). Anzeigeoptionen der Auto Sequences® Gruppe: Erweitert alle Ordner / Unterordner / Auto Sequences®.
Seite 175: Auto Sequence® Name, Beschreibung Und Bild Bearbeiten
Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer Mit Doppelklick auf den Objektnamen den Namen bearbeiten: Auto Sequence® Name Auto Sequence® Namen bearbeiten DOPPELKLIC Ordner Name: Bearbeiten des Ordner Namens Ziehen und Ablegen der ausgewählten Auto Sequence® oder Ordner / Unterordner verschiebt sie an eine neue Position: "Ziehen &...
Seite 176: Elemente Einer Auto Sequence
Der Ergebnisabschnitt enthält standardmäßig den Ergebnisbildschirm Ablaufbefehl. Weitere Ablaufbefehle können dem Ergebnisabschnitt ebenfalls hinzugefügt werden. Einzelprüfungen Die Einzelprüfungen sind die gleichen wie im Metrel ES-Manager Menü Messung. Grenzwerte und Parameter der Messungen können eingestellt werden. Ergebnisse und Teilergebnisse können nicht eingestellt werden.
Seite 177: Erstellen / Ändern Einer Auto Sequence
Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer durchgeführten individuellen Einzeltestergebnisse sind im Auto Sequence® Ergebnis gespeichert, als wären sie als eigenständige Messschritte programmiert wurden. VI. Erstellen / Ändern einer Auto Sequence® Wenn Sie eine neue Auto Sequence® erstellen wollen, werden der erste Abschnitt (Kopfzeile) und der letzte Abschnitt (Ergebnis) standardmäßig angeboten.
Seite 178 Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer Ergebnisbildschirm sind standardmäßig geöffnet, weitere Ablaufbefehle sind vom Benutzer aus dem Menü Ablaufbefehle wählbar. Pause Ein Pause-Befehl mit Textnachricht oder Bild kann an beliebigen Stellen der Messschritte eingefügt werden. Eine Pause mit einer Meldung kann überall in den Messschritten eingefügt werden.
Seite 179 62% des Abstandes zwischen der Mitte E des geprüften Mastes und der Hilfsprüfspitze H definiert, nicht mehr gültig ist. In diesem Fall muss der lokale Erdungsstrom If_sum separat mit dem in IEEE 81-2012 Ch. 8.2.2.2.6 beschriebenen Verfahren gemessen und im Erdanalysator MI 3290 implementiert werden (Messungen mit mehreren Flexklemmen). Die folgenden Beziehungen gelten: ��...
Seite 180: Beispiel Für Messergebnisse
Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer 2. Auswuchtverfahren Das Auswuchtverfahren ist nur aktiviert, wenn der Einzelprüfmodus ausgewählt ist. Nachdem der Auswuchtvorgang die Werte r1 und r2 zurückgegeben hat, muss der Benutzer entscheiden, welche Position er für die Messung verwenden möchte, die S-Sonde muss auf die gewählte ausgeglichene Position positioniert werden und dann kann die eigentliche Messung mit...
Seite 181 Anhang F – Das Ausgleichsverfahren MI 3290 Erdungs Analyzer 3. Beispiel für einen Abgleich Zuerst müssen die Flexklemme(n) positioniert und dann die Parameter eingegeben werden. Das Auswuchten ist nur im Einzeltestmodus aktiviert.  Die entsprechenden Werte für die Anzahl der Flexwindungen müssen eingegeben werden.
