7.4 Gerät an das Versorgungsnetz anschließen
7.4.1

Netzanschluss vorbereiten

TN-S-System, TN-C-S-System, TT-System
↻ Anschlussleitung mit 5 Adern liegt am Gerät bereit.
↻ Netznennspannung stimmt mit Typenschildangabe VAC nom überein.
1 Kabelverschraubung für AC-Anschluss lösen [ W_66].
2 AC-Leitungen abmanteln.
3 M8 Kabelschuh auf PE-Leitung aufpressen.
4 Abdeckung des AC-Filters über die 4 Schrauben demontieren[ T_15].
5 Schrauben an Kontaktbrücke lösen und Kontaktbrücke entfernen[ _T20].
6 AC-Leitungen durch die Kabelverschraubung in den Anschlussbereich einführen.
7 AC-Leitungen abisolieren [ca. 25 mm].
» Netzanschluss vornehmen.
TN-C-System
↻ Anschlussleitung mit 4 Adern liegt am Gerät bereit.
↻ Netznennspannung stimmt mit Typenschildangabe „VAC nom" überein.
1 Kabelverschraubung für AC-Anschluss lösen [ W_66].
2 AC-Leitungen abmanteln.
3 AC-Leitungen durch die Kabelverschraubung in den Anschlussbereich einführen.
4 AC-Leitungen abisolieren [ca. 25mm].
» Netzanschluss vornehmen.
7.4.2

Netzanschluss vornehmen

HINWEIS
In der finalen Installation ist eine AC- sowie DC-seitige Trennvorrichtung vorzusehen. Diese Trennvorrich-
tung muss so angebracht sein, dass der Zugang zu ihr jederzeit ungehindert möglich ist.
HINWEIS
Ist Aufgrund der Installationsvorschrift ein Fehlerstrom-Schutzschalter erforderlich, so ist ein Fehlerstrom-
Schutzschalter des Typs A zu verwenden.
Bei Fragen zu dem geeigneten Typ, kontaktieren Sie bitte den Installateur oder den Service des Systemher-
stellers.
HINWEIS
Bei hohem Leitungswiderstand, dass heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im Be-
trieb der Spannungsabfall auf der Leitung über- bzw. Unterschreitet die Klemmenspannung den länderspe-
zifischen Grenzwert, schaltet das Gerät ab.
› Achten Sie auf ausreichend große Leitungsquerschnitte bzw. auf kurze Leitungslängen.
Seite 22
AC-Seite
DC-Seite

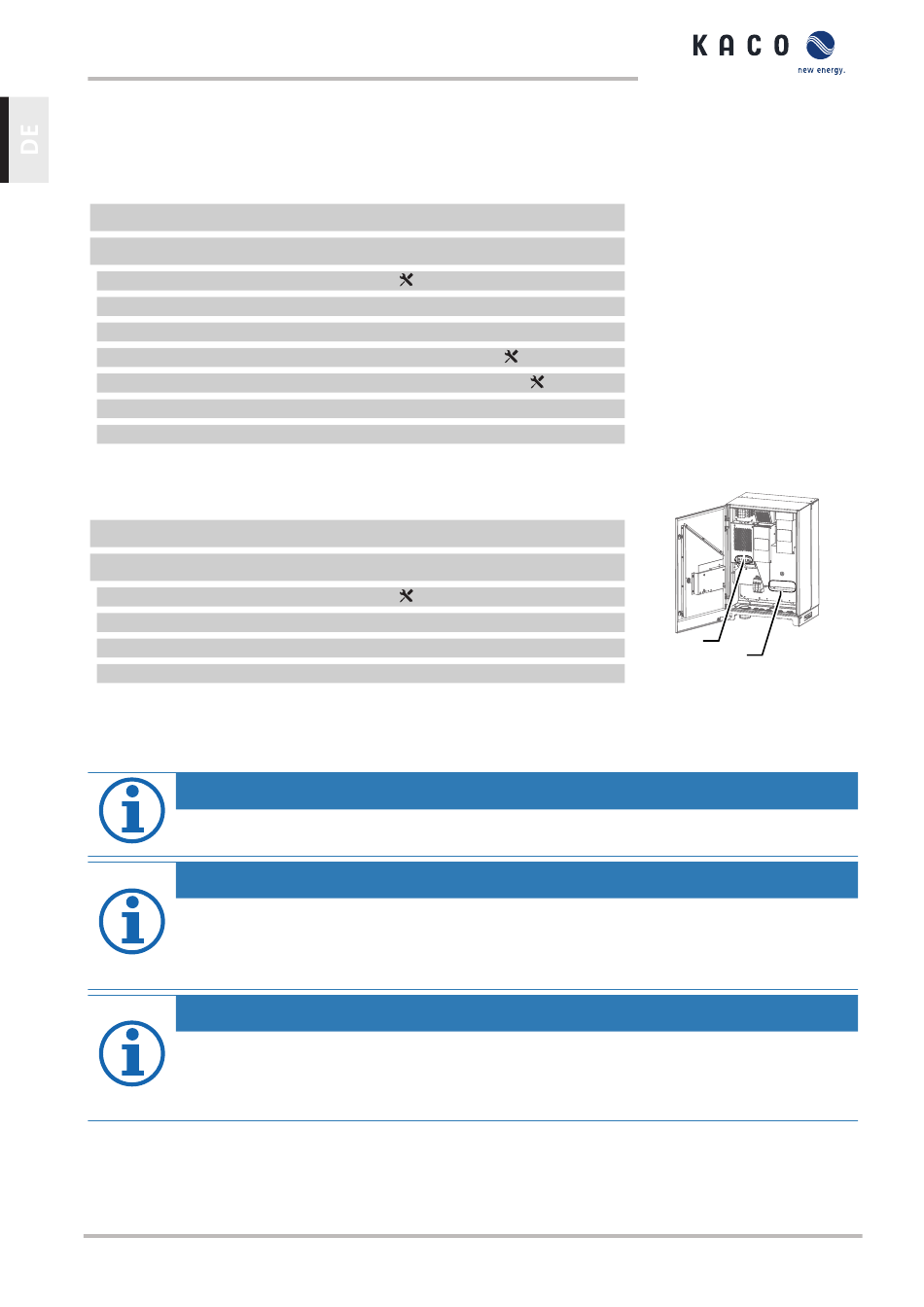

Abb. 19: Anschlussklemmen
KACO blueplanet gridsave 50.0TL3-S
