Descrição geral
O relé diferencial RD2, acoplado com um transformador toroidal
externo, permite a protecção dos cabos de uma linha contra as
avarias para terra. O aparelho pode ser alimentado com CA (de
110 V a 400 V) ou com CC (de 48 V a 110 V) com o mesmo par de
bornes. Por meio de interruptores minidip, é possível seleccionar a
sensibilidade e o tempo de intervenção do aparelho. Como saída é
posto à disposição um contacto de permuta (NO-NC).

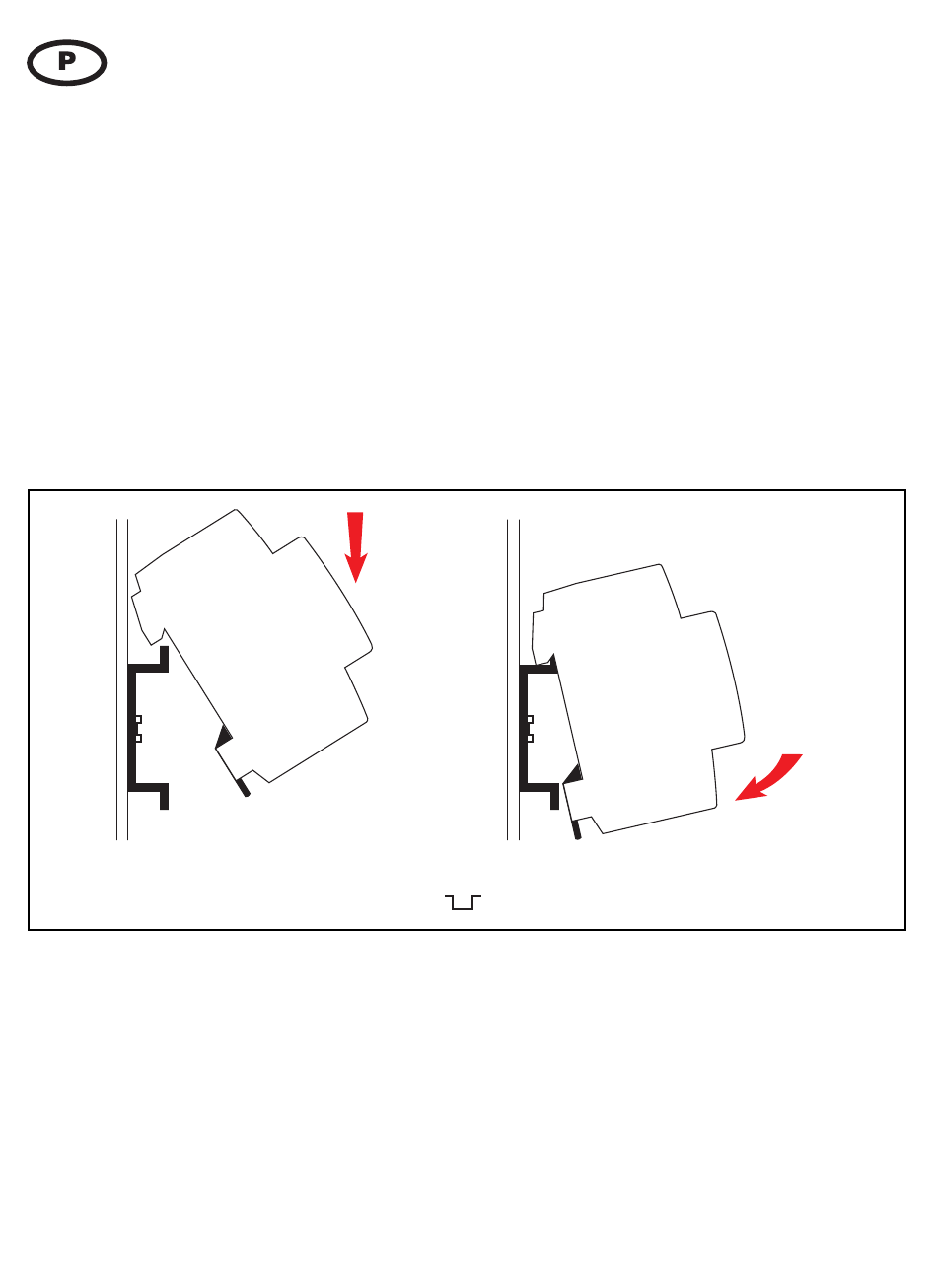

Instruções de montagem
1°
2°
DIN EN 50022 (35 mm
)
Princípio de funcionamento
Na presença de uma corrente de dispersão para terra (corrente
diferencial), o transformador toroidal fornece um sinal ao relé
diferencial RD2, o qual o elabora e o compara com a selecção de
sensibilidade programada. Assim que este nível de limite é
ultrapassado, é accionado o tempo programado e de seguida
intervém o contacto de alarme.
27
