Allmän beskrivning
Differentialreläet
toroidtransformator skyddar linjekablarna mot jordfel. Apparaten kan
matas med både växelström (110 V till 400 V) och likström (48 V till
110 V) av samma par klämmor. Med hjälp av mini-dip brytare är det
möjligt att välja apparatens känslighet och utlösningstid. En
växlingskontakt (slutande/öppnande) fungerar som utgång.

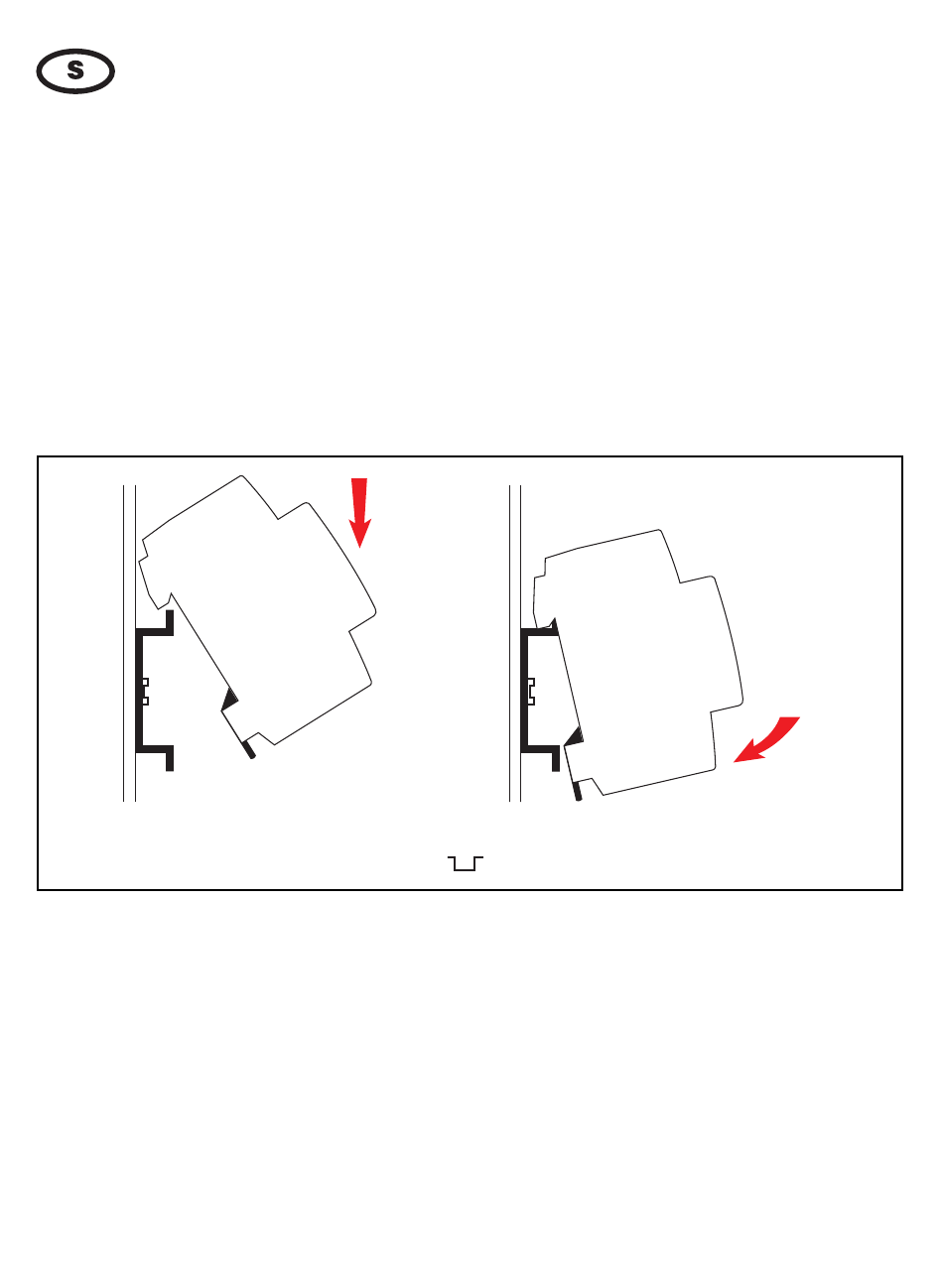

Monteringsanvisningar
DIN EN 50022 (35 mm
Funktionsprincip
I närvaro av läckström mot jord (differentialström) sänder
toroidtransformatorn en signal till differentialreläet RD2 som
behandlar signalen och jämför den med den inställda känsligheten.
När denna värdetröskel överskrids aktiveras den inställda
fördröjningstiden och därefter löser larmkontakten ut.
RD2
som
1°
32
är
anslutet
)
till
en
extern
2°
