Descrizione generale
Il relè differenziale RD2, accoppiato con un trasformatore toroidale
esterno, consente la protezione dei cavi di una linea contro i guasti
verso terra. L'apparecchio può essere alimentato sia in AC (da 110V
a 400V) che in DC (da 48V a 110V) dalla stessa coppia di morsetti.
Mediante interruttori minidip è possibile selezionare la sensibilità e
il tempo di intervento dell'apparecchio.
Come uscita viene messo a disposizione un contatto di scambio
(NO-NC).

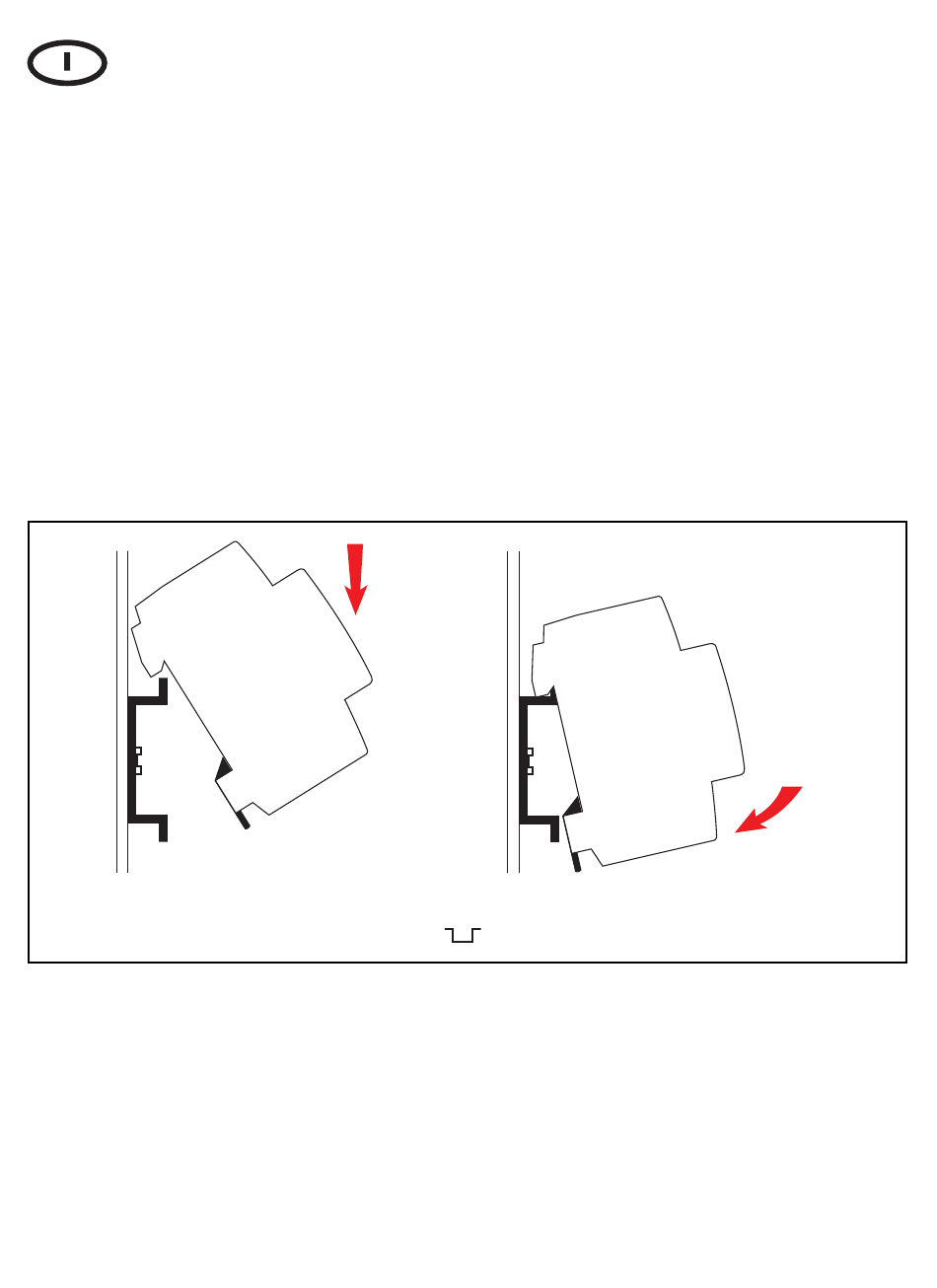

Istruzioni di montaggio
1°
2°
DIN EN 50022 (35 mm
)
Principio di funzionamento
In presenza di una corrente di dispersione verso terra (corrente
differenziale), il trasformatore toroidale fornisce un segnale al relè
differenziale RD2, il quale lo elabora e lo confronta con la selezione
di sensibilità impostata.
Una volta che questo livello di soglia viene superato, viene abilitato
il ritardo impostato ed in seguito interviene il contatto di allarme.
