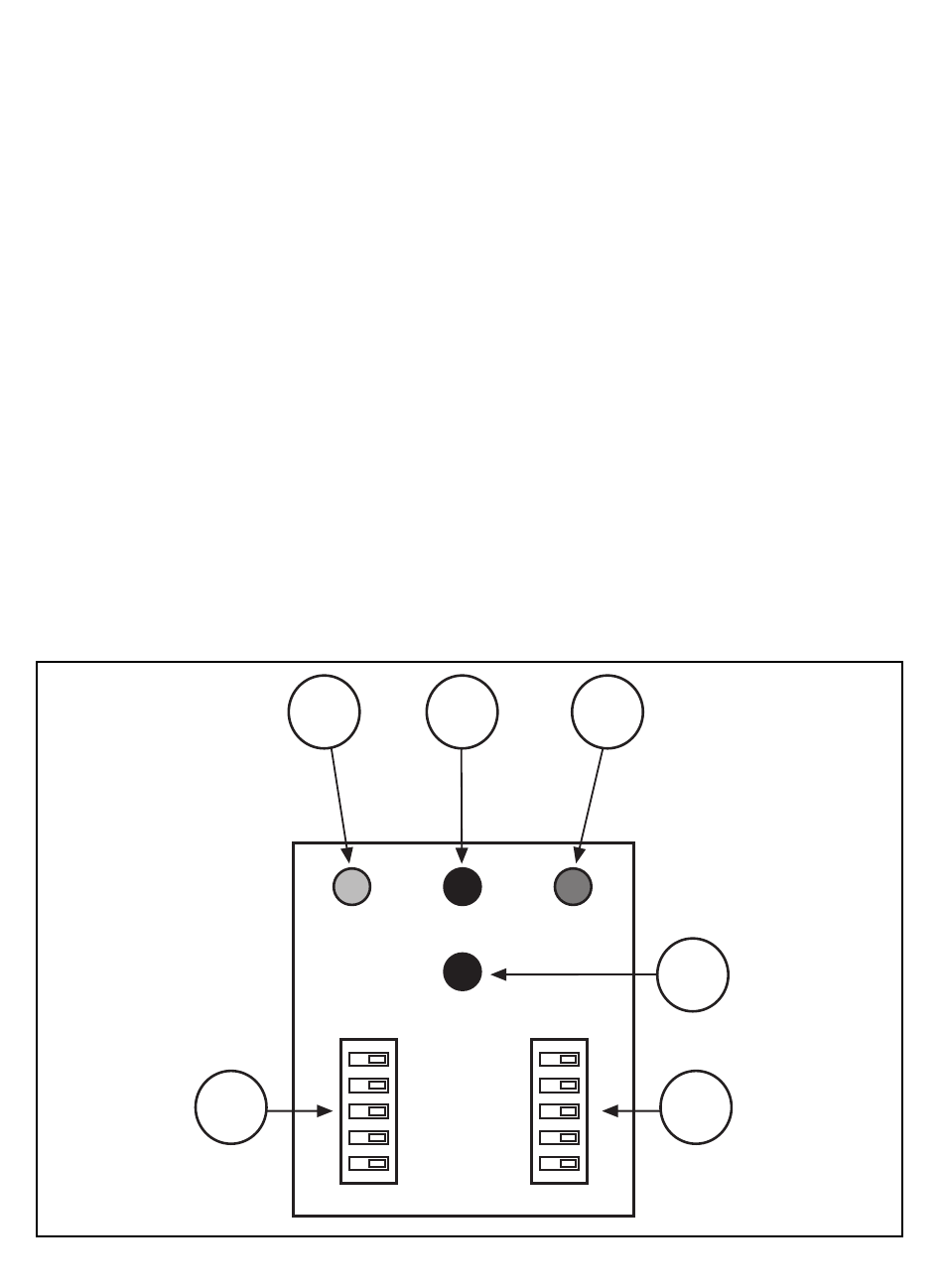

Vorderseitige Schaltungen
1- Grüne Leuchtdiode "ON": Speisespannung vorhanden
2- Rote Leuchtdiode "TRIP": Alarmzustand Die Verbindung
zwischen dem Ringkern-Transformator und dem Differential-
Relais wird ständig durch letzteres kontrolliert; bei
Unterbrechung dieser Verbindung stellt das Differential-Relais
sich auf "Alarm"-Zustand.
3- Der "TEST" -Druckknopf simuliert eine Störung im Innern des
Differential-Relais: einmal gedrückt, muß das Differential-Relais
in den Alarmzustand übergehen.
4- Der Druckknopf "RESET" ermöglicht die Rückstellung des
Differential-Relais auf den Anfangszustand des "Nicht-Alarms".
5- Wahl der Ansprechschwellen I n .
6- Wahl der Ansprechzeiten in Sekunden.
1
ON
5
3
2
TEST
TRIP
KΩ
13
4
6
