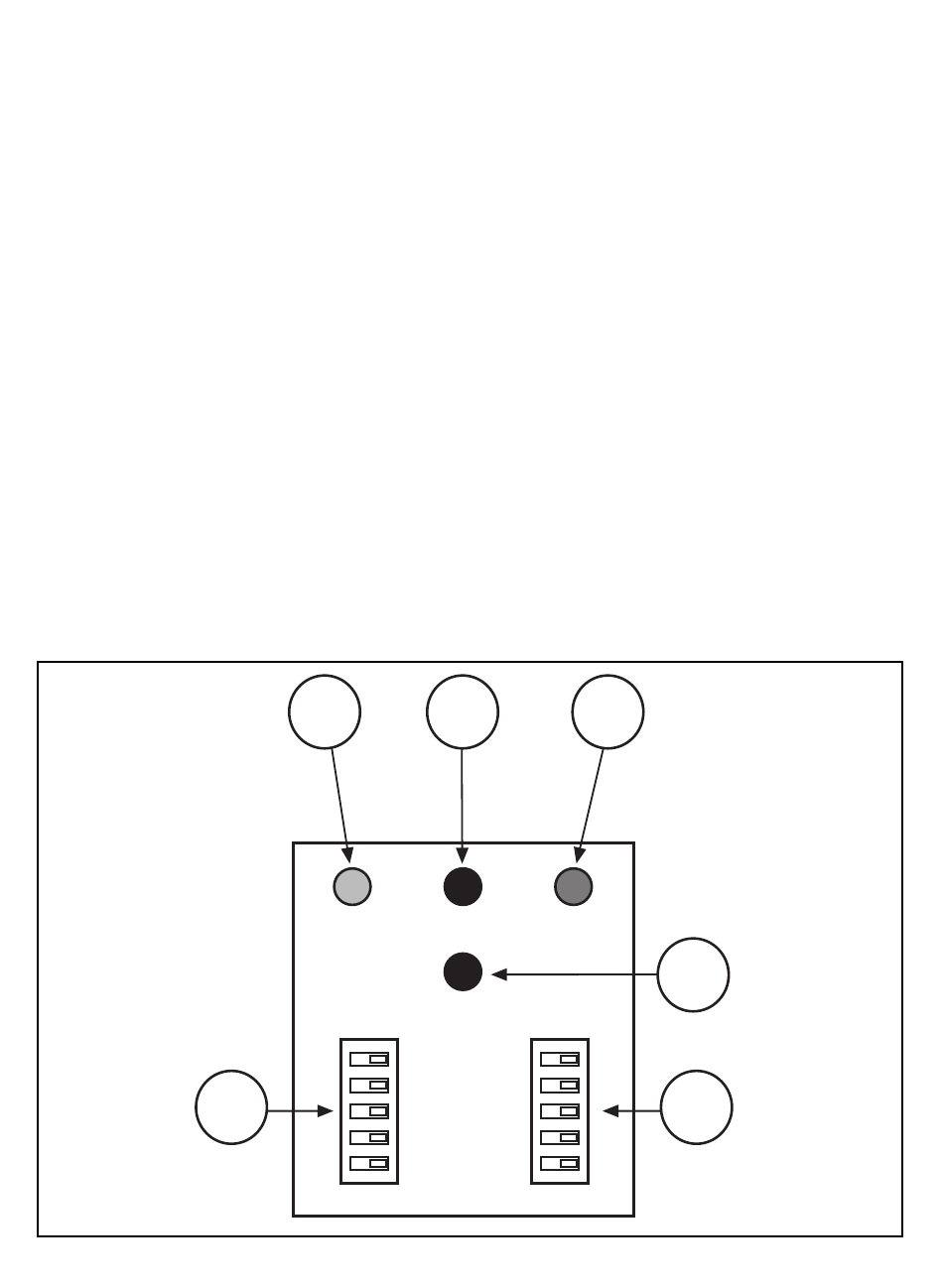

Pupitres frontaux
1- Del verte "ON": présence tension d'alimentation
2- Del rouge "TRIP": état d'alarme
La connexion entre le transformateur toroïdal et le relais
différentiel est continuellement contrôlée par ce dernier; en cas
d'interruption de cette connexion, le relais différentiel se met en
état "d'alarme".
3- Le bouton poussoir "TEST" simule une panne à l'intérieur du
relais différentiel: après l'avoir activé, le relais différentiel doit
passer en état d'alarme.
4- Le bouton poussoir de "RESET" permet de reporter le relais
différentiel dans la condition initiale "d'absence d'alarme".
5- Sélection des seuils d'intervention I n .
6- Sélection des temps d'intervention sec.
1
ON
5
3
2
TEST
TRIP
KΩ
18
4
6
