Общее описание
Дифференциальное реле RD2, вместе с наружным
тороидальным трансформатором, позволяет защитить кабели
линии от неисправностей к земле. Прибор может питаться как
переменным током (от 110В до 400В), так и постоянным током
(от 48В до 110 В) одной и той же парой клемм. При помощи
минипереключателей в корпусе minidip можно выбрать
чувствительность и время срабатывания прибора. В качестве
выхода в распоряжении имеется переключающий контакт
(замыкающийся - размыкающийся).

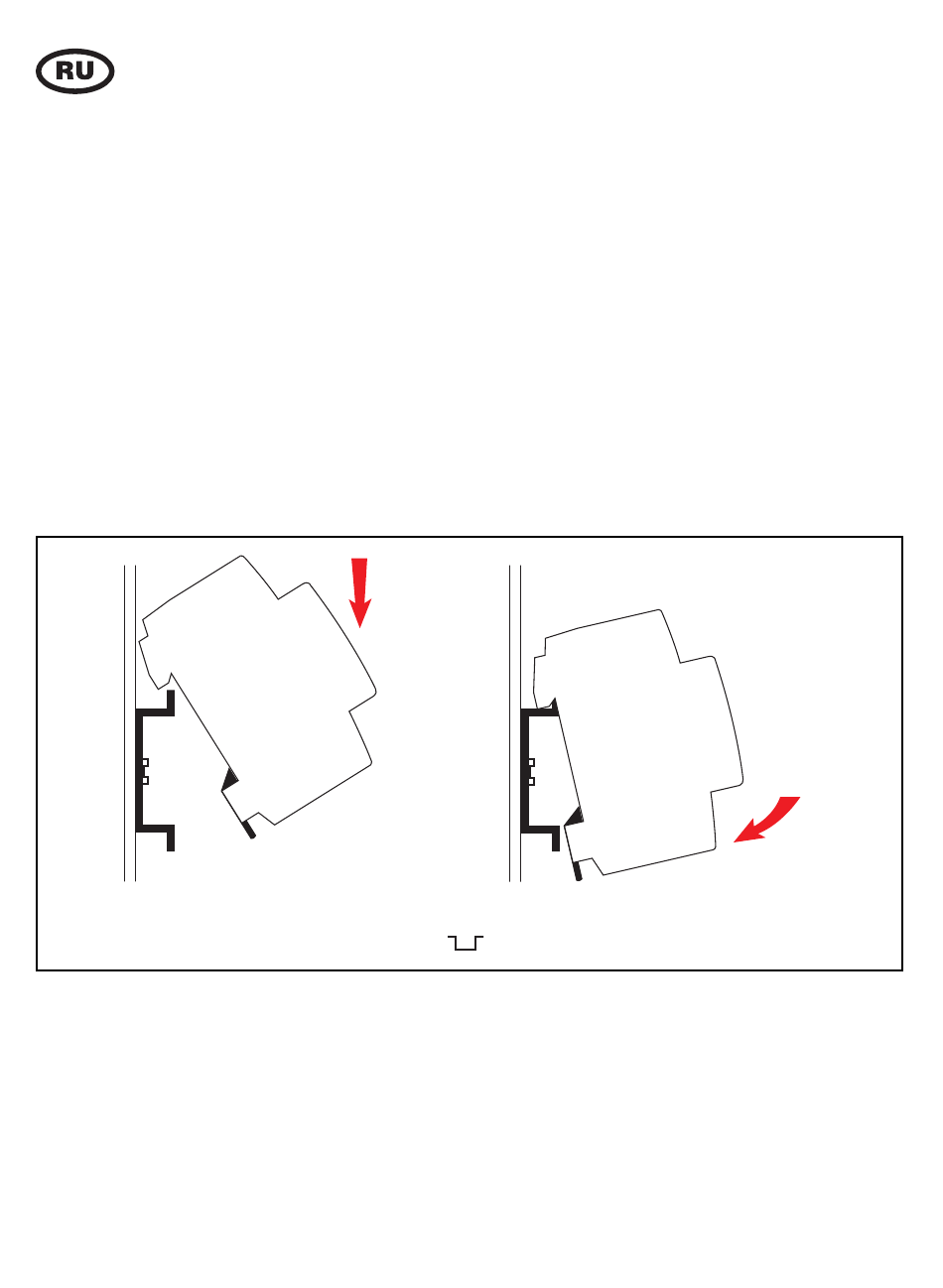

Инструкция по сборке
1°
2°
DIN EN 50022 (35 mm
)
Принцип работы
При наличии тока утечки в землю (дифференциальный ток),
тороидальный
трансформатор
подает
сигнал
на
дифференциальное реле RD2, которое обрабатывает и
сопоставляет его с введенным уровнем чувствительности. При
превышении данного порогового уровня включается введенная
задержка и затем срабатывает контакт аварийного сигнала.
37
