ABB ABILITY™ SMART SUBSTATION CONTROL AND PROTECTION FÜR ELEKTRISCHE ANLAGEN
JANUAR 2019
PRODUKTHANDBUCH

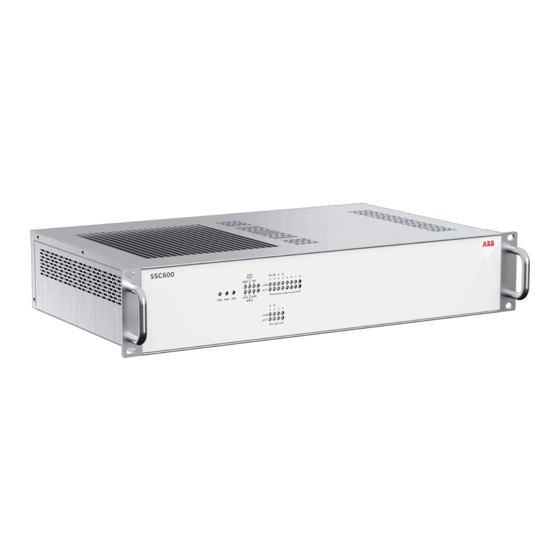

SSC600

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB SSC600

  • Seite 1 ABB ABILITY™ SMART SUBSTATION CONTROL AND PROTECTION FÜR ELEKTRISCHE ANLAGEN JANUAR 2019 PRODUKTHANDBUCH SSC600...
  • Seite 2: Inhaltsverzeichnis

    16. Verschaltungsfunktionen ..........26 Haftungsausschluss Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und sind nicht als für ABB verbindlich zu betrachten. Für eventuelle Fehler im Dokument übernimmt ABB keinerlei Haftung. Im Falle von Abweichungen zwischen der englischen und einer anderen Sprachversion ist der Wortlaut der englischen Version maßgeblich.
  • Seite 3: Beschreibung

    2NGA000231 SSC600 Produktversion: 1.0 1. Beschreibung Das SSC600 ABB Ability™ Smart Substation Control and Protection für elektrische Anlagen ist ein intelligentes Schaltanlagenrelais für den Schutz, die Steuerung, die Messung und die Überwachung von Schaltanlagen im Verteilernetz und im Industriebereich. Der Aufbau des Geräts geschah im Hinblick auf die Norm IEC 61850 für die Kommunikation...
  • Seite 4: Unterstützte Abb-Lösungen

    Motorüberhitzungsschutz außer Kraft zu setzen, um einen Notstart des warmen Motors durchführen zu können. Um einen Auf Stationsebene verwendet COM600S die Dateninhalte Warmstart im Notfall zu ermöglichen, bietet der SSC600 eine der Geräte, um die Funktionalität zu verbessern. COM600S Funktion für den erzwungenen Anlauf.
  • Seite 5: Steuerung

    Web-HMI zugegriffen werden. 4. Steuerung 6. Netzqualität SSC600 integriert die Funktion für die Steuerung von Leistungs- schaltern über die Web-HMI oder per Fernbedienung. Neben der In den EN-Normen wird Netzqualität durch die Eigenschaften Leistungsschaltersteuerung verfügt das Gerät über Steuerblöcke, der Versorgungsspannung definiert.
  • Seite 6: Störschreiber

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 7. Störschreiber 9. Aufgezeichnete Daten Das Gerät ist mit einem Störschreiber mit bis zu 160 analogen und Das Gerät ist in der Lage, die Aufzeichnungen der 128 neuesten 512 binären Kanälen ausgestattet. Die analogen Kanäle können Fehlerereignisse zu speichern.
  • Seite 7: Zustandsüberwachung

    Mit dieser Funktion kann die galvanische Verdrahtung von um einen Fehlbetrieb zu verhindern. Schaltschränken durch Ethernet-Kommunikation ersetzt werden. Die gemessenen Werte werden als abgetastete Werte mithilfe des Protokolls IEC 61850-9-2 LE empfangen. SSC600-Geräte mit 12. Zugriffssteuerung Prozessbus-basierten Anwendungen verwenden IEEE 1588 für die hochgenaue Zeitsynchronisierung.
  • Seite 8 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Abbildung 3. Parallel Redundancy Protocol (PRP)-Lösung Das Gerät kann je nach Produktvariante über den RJ-45- Anschluss (100Base-TX) oder den Glasfaser-LC-Anschluss (1000Base-SX) an Ethernet-basierte Kommunikationssysteme angeschlossen werden. Das Gerät unterstützt die folgenden hochgenauen Zeitsynchroni- sierungsmethoden mit einer Zeitstempelauflösung von 4 μs, wie sie besonders in Prozessbusanwendungen erforderlich ist.
  • Seite 9: Technische Daten

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 14. Technische Daten Tabelle 1. Abmessungen Beschreibung Wert Breite 440 mm Höhe 88 mm Tiefe 220 mm Gewicht 6,0 kg Montage 2U Rackmontage (19 Zoll), passt in Standard-19-Zoll-Rack Tabelle 2. Energieversorgung Beschreibung Hochspannungsausführung Niederspannungsausführung Nominale Hilfsspannung Un 100...240 VAC 50 und 60Hz...
  • Seite 10 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Beschreibung IEC 61850-3-Referenz Anforderung Prüfnorm Testports Welligkeit der DC-Stromversorgung 6.7.3 10% von Un IEC 6100-4-17 Gedämpfte Schwingungswellen 6.7.3 2,5 kV CM IEC 6100-4-18 1,0 kV DM Leitungsgeführte Emissionen 6.7.3 Klasse A CISPR 22 Emittierte Strahlung 6.7.3...
  • Seite 11: Schutzfunktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 15. Schutzfunktionen Tabelle 12. Ungerichteter Drei-Phasen-Überstromschutz (PHxPTOC) Merkmal Wert Ansprechgenauigkeit PHLPTOC Je nach Frequenz des gemessenen Stroms: fn ±2 Hz ±1,5% des eingestellten Werts oder ±0,002 × In PHHPTOC und ±1,5% des eingestellten Werts oder ±0,002 × In (bei Strömen im Bereich von 0,1…10 × In) PHIPTOC ±5,0% des eingestellten Werts (bei Strömen im Bereich von 10…40 ×...
  • Seite 12: Funktion

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Merkmal Wert Rückstellverhältnis Typischerweise 0,96 Verzögerungszeit <30 ms Ansprechzeitgenauigkeit bei unabhängigem Zeitmodus ±1,0% des eingestellten Werts oder ±20 ms Betriebszeitgenauigkeit bei abhängigem Zeitmodus ±1,0% des eingestellten Werts oder ±20 ms Unterdrückung von Oberschwingungen RMS: Keine Unterdrückung DFT: -50 dB bei f = n ×...
  • Seite 13 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Parameter Funktion Wert (Bereich) Schritt Betriebskurventyp EFLPTOC Unabhängige oder abhängige Zeit Kurventyp: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 EFHPTOC Unabhängige oder abhängige Zeit...
  • Seite 14 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Merkmal Wert Ansprechzeitgenauigkeit ±1,0% des eingestellten Werts oder ±20 ms Unterdrückung von Oberschwingungen -50 dB bei f = n × fn, wobei n = 2, 3, 4, 5,… Tabelle 21. Admittanzbasierter Erdfehlerschutz (EFPADM), Haupteinstellungen Parameter...
  • Seite 15 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 24. Transienter/intermittierender Erdfehlerschutz (INTRPTEF) Merkmal Wert Ansprechgenauigkeit (Uo-Kriterien bei transientem Schutz) Je nach Frequenz des gemessenen Stroms: fn ±2 Hz ±1,5% des eingestellten Werts oder ±0,002 × Uo Ansprechzeitgenauigkeit ±1,0% des eingestellten Werts oder ±20 ms Unterdrückung von Oberschwingungen...
  • Seite 16 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 29. Phasensprungschutz (PDNSPTOC), Haupteinstellungen Parameter Funktion Wert (Bereich) Schritt Startwert PDNSPTOC 10...100% Ansprechverzögerungszeit PDNSPTOC 100...30000 ms Min. Ansprechstrom PDNSPTOC 0,05...0,30 × In 0,01 Tabelle 30. Tabelle 33: Verlagerungsspannungsschutz (ROVPTOV) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der gemessenen Spannung: fn ±2 Hz ±1,5% des eingestellten Werts oder ±0,002 ×...
  • Seite 17 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 34. Dreiphasenüberspannungsschutz (PHPTOV) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der gemessenen Spannung: fn ±2 Hz ±1,5% des eingestellten Werts oder ±0,002 × Un Startzeit UFault = 1,1 × eingestellter Startwert Minimum Typisch Maximum 33, 34...
  • Seite 18 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Merkmal Wert Rückfallzeit Typischerweise 40 ms Rückstellverhältnis Typischerweise 0,96 Verzögerungszeit <35 ms Ansprechzeitgenauigkeit bei unabhängigem Zeitmodus ±1,0% des eingestellten Werts oder ±20 ms Unterdrückung von Oberschwingungen DFT: -50 dB bei f = n × fn, wobei n = 2, 3, 4, 5,…...
  • Seite 19 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 43. Dreiphasen-Unterimpendanzschutz (UZPDIS) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der Messung von Strom und Spannung: fn ±2 Hz ±3,0% des eingestellten Werts oder ±0,2 % Zb Startzeit Typischerweise 50 ms 42, 43 Rückfallzeit Typischerweise 40 ms Rückstellverhältnis...
  • Seite 20 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 48. Drei-Phasen-Einschaltstrom-Detektor (INRPHAR) Merkmal Wert Ansprechgenauigkeit Bei der Frequenz f = fn Strommessung: ±1,5% des eingestellten Werts oder ±0,002 × In Verhältnis I2f/I1f-Messung: ±5,0% des eingestellten Werts Rückfallzeit +35 ms / -0 ms Rückstellverhältnis...
  • Seite 21 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 55. Multifunktionsschutz (MAPGAPC), Haupteinstellungen Parameter Funktion Wert (Bereich) Schritt Startwert MAPGAPC -10000,0...10000,0 Ansprechverzögerungszeit MAPGAPC 0...200000 ms Betriebsmodus MAPGAPC 1 = Über 2 = Unter Tabelle 56. Fehlerentfernung (SCEFRFLO) Merkmal Wert Messgenauigkeit Bei der Frequenz f = fn Impedanz: ±2,5% oder ±0,25 Ω...
  • Seite 22 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Merkmal Wert Rückfallzeit Typischerweise 40 ms Rückstellverhältnis Typischerweise 0,96 Verzögerungszeit <35 ms Ansprechzeitgenauigkeit bei unabhängigem Zeitmodus ±1,0% des eingestellten Werts oder ±20 ms Ansprechzeitgenauigkeit bei abhängigem Zeitmodus ±5,0% des theoretischen Werts oder ±20 ms Unterdrückung von Oberschwingungen DFT: -50 dB bei f = n ×...
  • Seite 23 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 65. Motorlastsprungschutz (JAMPTOC), Haupteinstellungen Parameter Funktion Wert (Bereich) Schritt Betrieb JAMPTOC 1 = Ein 5 = Aus Startwert JAMPTOC 0,10...10,00 × In 0,01 Ansprechverzögerungszeit JAMPTOC 100...120000 ms Tabelle 66. Motoranlaufüberwachung (STTPMSU) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz des gemessenen Stroms: fn ±2 Hz...
  • Seite 24 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 70. Thermischer Überlastschutz für Motoren (MPTTR) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz des gemessenen Stroms: fn ±2 Hz Strommessung: ±1,5% des eingestellten Werts oder ±0,002 × In (bei Strömen im Bereich von 0,01…4,00 × In) Ansprechzeitgenauigkeit ±2,0% des theoretischen Werts oder ±0,50 s...
  • Seite 25 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 75. Stabilisierter und unverzögerter Differentialschutz für Zweiwicklertransformatoren (TR2PTDF), Haupteinstellungen Parameter Funktion Wert (Bereich) Schritt Hoher Auslösewert TR2PTDF 500...3000 %Ir Niedriger Auslösewert TR2PTDF 5...50 %Ir Slope section 2 TR2PTDF 10...50% End section 2 TR2PTDF 100...500 %Ir Eingeschränkter Modus...
  • Seite 26: Verschaltungsfunktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 78. Betriebseigenschaften Parameter Wert (Bereich) Betriebskurventyp 1 = ANSI Ext. inv. 2 = ANSI Very. inv. 3 = ANSI Norm. inv. 4 = ANSI Mod inv. 5 = ANSI Def. Zeit 6 = L.T.E. inv.
  • Seite 27: Energiequalitätsfunktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 81. Unterspannungs-Übersteuerungs-Schutz (LVRTPTUV) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der gemessenen Spannung: fn ±2 Hz ±1,5% des eingestellten Werts oder ±0,002 × Un Startzeit Typischerweise 40 ms 64, 65 Rückfallzeit Basierend auf dem Maximalwert der Einstellung für die Wiederherstellungszeit Ansprechzeitgenauigkeit ±1,0% des eingestellten Werts oder ±20 ms...
  • Seite 28: Steuerungsfunktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 18. Steuerungsfunktionen Tabelle 85. Automatische Wiedereinschaltung (DARREC) Merkmal Wert Ansprechgenauigkeit ±1,0% des eingestellten Werts oder ±20 ms Tabelle 86. Synchronitäts- und Einschaltprüfung (SECRSYN) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der gemessenen Spannung: fn ±1 Hz Spannung: ±3,0% des eingestellten Werts oder ±0,01 ×...
  • Seite 29: Zustandsüberwachungsfunktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 19. Zustandsüberwachungsfunktionen Tabelle 88. Leistungsschalterzustandsüberwachung (SSCBR) Merkmal Wert Strommessgenauigkeit ±1,5% oder ±0,002 × In (bei Strömen im Bereich von 0,1…10 × In) ±5,0% (bei Strömen im Bereich von 10…40 × In) Ansprechzeitgenauigkeit ±1,0% des eingestellten Werts oder ±20 ms...
  • Seite 30: Weitere Funktionen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Merkmal Wert Unterdrückung von Oberschwingungen DFT: -50 dB bei f = n × fn, wobei n = 2, 3, 4, 5,… RMS: Keine Unterdrückung Tabelle 95. Symmetrische Spannungskomponentenmessung (VSMSQI) Merkmal Wert Ansprechgenauigkeit Je nach Frequenz der gemessenen Spannung: fn ±2 Hz Bei Spannungen im Bereich 0,01…...
  • Seite 31: Whmi

    Product Selection Tool (PST) ist ein Tool der nächsten Generation für Bestellnummern und unterstützt die Bestellcodeer- zeugung für ABB IEC Verteilungsautomatisierungsprodukte mit Schwerpunkt für die Relion-Produktfamilie, jedoch nicht nur für diese. PST ist ein einfach zu verwendendes Online-Tool und enthält immer die neuesten Produktinformationen. Der vollständige Bestellcode kann mit detaillierter Spezifikation erzeugt werden und das Ergebnis kann ausgedruckt und versendet werden.
  • Seite 32: Tools

    Steuerung über die Web-HMI ist nur möglich, wenn auf das Relais über den lokalen Web-HMI-Ethernet-Port zugegriffen wird. Tabelle 101. Tools Beschreibung Version PCM600 2.9 oder höher Webbrowser Internet Explorer 8.0, 9.0, 10.0 und 11.0 SSC600 Konnektivitätspaket 1.0 oder höher Tabelle 102. Unterstützte Funktionen Funktion Web HMI PCM600 Relaisparametereinstellung • •...
  • Seite 33: Referenzmaterial

    HTTPS verwendet. Alle rückseitigen Kommunikationsanschlüsse und optionalen Protokolldienste können gemäß der gewünschten Systemkonfiguration deaktiviert werden. 26. Referenzmaterial Das Portal www.abb.de/mittelspannung bietet Informationen über das gesamte Angebot von Verteilungsautomatisierungs-Produkten und -Services. Die neuesten wichtigen Informationen zum REF615 Schutz- und Steuerrelais finden Sie auf der Produktseite. Blättern Sie auf der Seite nach unten, und laden Sie die zugehörige...
  • Seite 34 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Funktion IEC 61850 IEC 60617 IEC-ANSI Gegensystem-Überstromschutz für MNSPTOC1 I2>M (1) 46M (1) Maschinen Unterlastschutz LOFLPTUC1 3I< (1) 37 (1) Motorlastsprungschutz JAMPTOC1 Ist> (1) 51LR (1) Motoranlaufüberwachung STTPMSU1 Is2t n< (1) 49,66,48,51LR (1) Phasenumkehrschutz PREVPTOC1 I2>>...
  • Seite 35: Bestellformular

    Erlaubte Name Zeichen Code Beschreibung Grundprodukt A-9 oder A-Z SSC600 Basisgerät mit 8 x RJ45 LAN-Ports, 2 x SSD @ 32GB Speicher Norm A-9 oder A-Z Hauptanwendungspaket A-9 oder A-Z Multi-Abzweigschutz und Steuerung: Basisversion für Schutz, Steuerung, Messung, Überwachung und Logikfunktionen...
  • Seite 36 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 112. Bestellnummer Bestellcodezahlen Erlaubte Name Zeichen Code Beschreibung 10 11 12 Transformator- A-9 oder A-Z Anwendungspaket Transformator-Anwendungspaket für 2 Zuführungen Transformator-Anwendungspaket für 4 Zuführungen Keine Motor-Anwendungspaket A-9 oder A-Z Motoranwendungspaket für 5 Abzweigungen Motoranwendungspaket für 10 Abzweigungen Motoranwendungspaket für 15 Abzweigungen...
  • Seite 37: Anwendungspakete

    2NGA000231 SSC600 Produktversion: 1.0 29. Anwendungspakete 29.1 Base App Das Basisanwendungspaket ist immer in SSC600 enthalten und umfasst die folgenden Funktionsinstanzen. Die Anzahl der Leistungsschaltersteuerungsfunktionen und der SMV-Receiver- funktionen hängt von der Auswahl der Zahl 9 ab. Tabelle 114. Schutzfunktionen...
  • Seite 38 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Tabelle 117. Messung IEC 61850- Funktionskennung Kennung Anzahl der Instanzen Drei-Phasen-Strommessung CMMXU Symmetrische CSMSQI Stromkomponentenmessung Fehlerstrommessung RESCMMXU Drei-Phasen-Spannungsmessung VMMXU Restspannungsmessung RESVMMXU Symmetrische VSMSQI Spannungskomponentenmessung Drei-Phasen-Leistungs- und PEMMXU -Energiemessung Lastprofil LDPRLRC Frequenzmessung für 4 Busabschnitte FMMXU Tabelle 118.
  • Seite 39: Anwendungspaket Für Abzweigungen

    Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 Funktionskennung IEC 61850-Kennung Anzahl der Instanzen S-R Flip-Flop mit flüchtigem Speicher SRGAPC (8 Kanäle) Steuerobjekt (8 Kanäle) MVGAPC Ereigniserstellung auf Basis von MVI4GAPC Ganzzahlwerten (4 Kanäle) Skalierung von Analogwerten und SCA4GAPC Ereigniserstellung (4 Kanäle) Funktion im Zusammenhang mit SMVRECEIVE 5...20...
  • Seite 40 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 29.3 Erweitertes Abzweigungsanwendungspaket Das erweiterte Abzweigungsanwendungspaket kann mit der Bestellcodezahl 5 gewählt und für 5,10,15 oder 20 Abzweigungen ausgewählt werden. Die Größe des Pakets wirkt sich auf die Anzahl der verfügbaren Funktionsinstanzen aus. Der Umfang des Pakets ist in der nachfolgenden Tabelle beschrieben.
  • Seite 41 Produkthandbuch 2NGA000231 SSC600 Produktversion: 1.0 29.5 Motoranwendungspaket Das Motoranwendungspaket kann mit der Bestellcodezahl 4 gewählt und für 5,10,15 oder 20 Abzweigungen ausgewählt werden. Die Größe des Pakets wirkt sich auf die Anzahl der verfügbaren Funktionsinstanzen aus. Der Umfang des Pakets ist in der nachfolgenden Tabelle beschrieben.
  • Seite 44 ABB Distribution Solutions Distribution Automation Post- Box 699 FI-65101 VAASA, Finnland Telefon: +358 10 22 11 Fax: +358 10 22 41094 www.abb.com/mediumvoltage © Copyright 2019 ABB. Alle Rechte vorbehalten. Änderungen der Spezifikationen vorbehalten.
