Anschlussbeispiele

Stromausgang 4 ... 20 mA HART
1

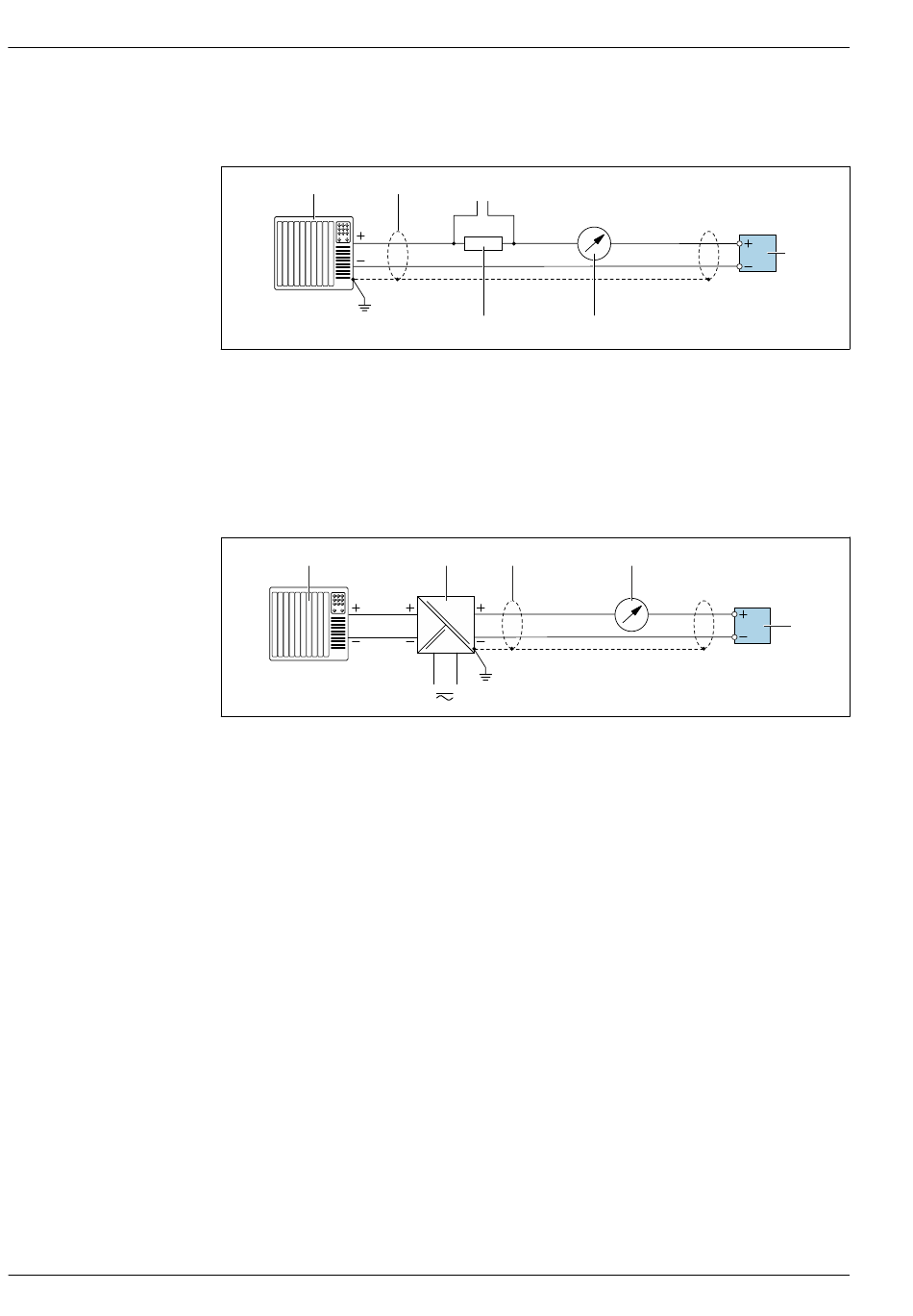

 2 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  46
3 Anschluss für HART-Bediengeräte →  85
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  16
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  16
6 Messumformer
1
 3 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  46
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  16
5 Messumformer
