Montageort

Einbaulage

Endress+Hauser

Montage

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches
erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver-
engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin-
dern das Leerlaufen des Messaufnehmers während der Messung.

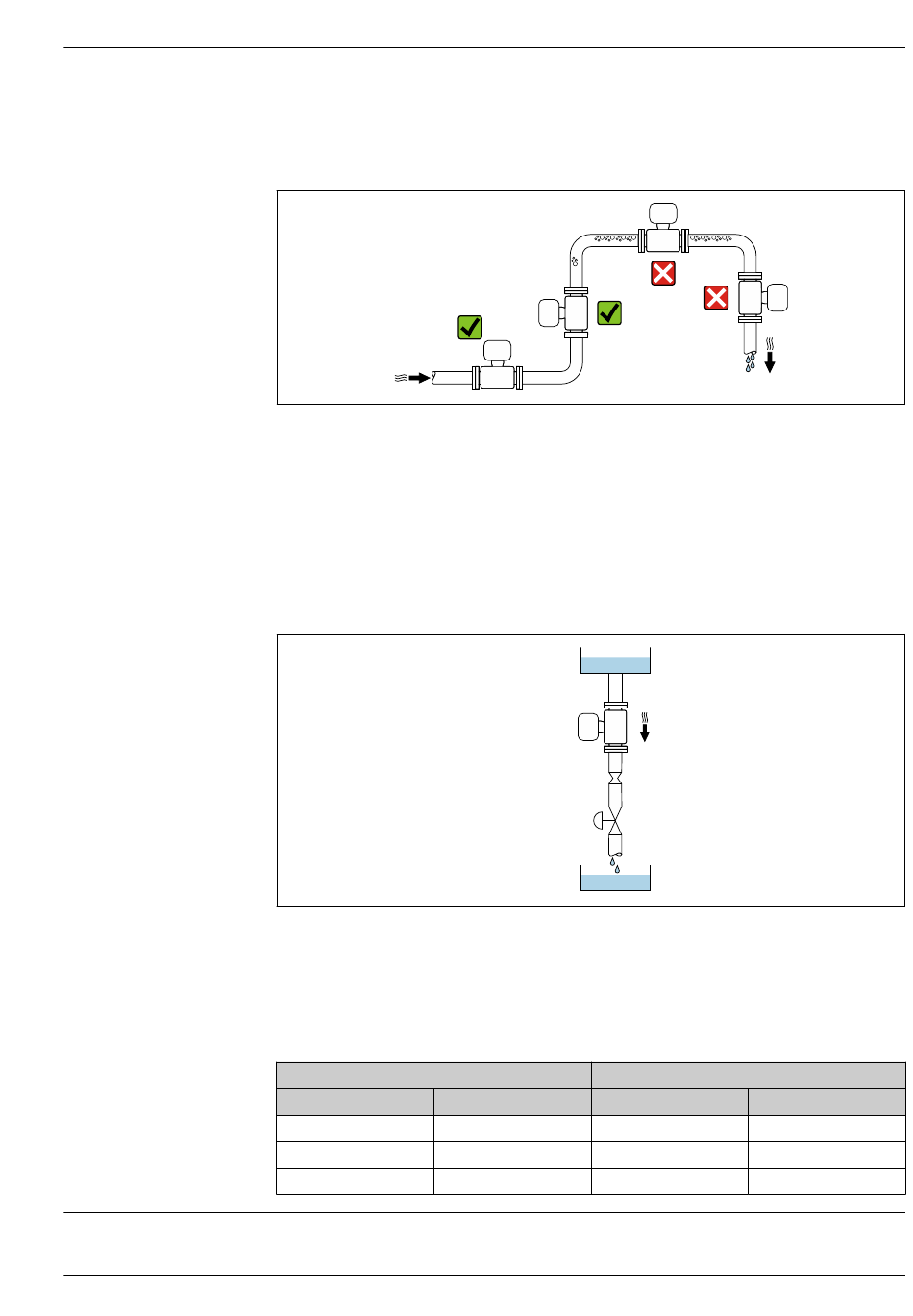

 21 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
300
350
400
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
1
2
3
4
5
Ø Blende, Rohrverengung
[in] [mm]
12 210
14 210
16 210
A0028772
A0028773
[in]
8,27
8,27
8,27
55
