Potenzialausgleich; Klemmen; Kabeleinführungen; Kabelspezifikation - Endress+Hauser Proline Promass X 500 Technische Information

Potenzialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

46
Statuseingang
1

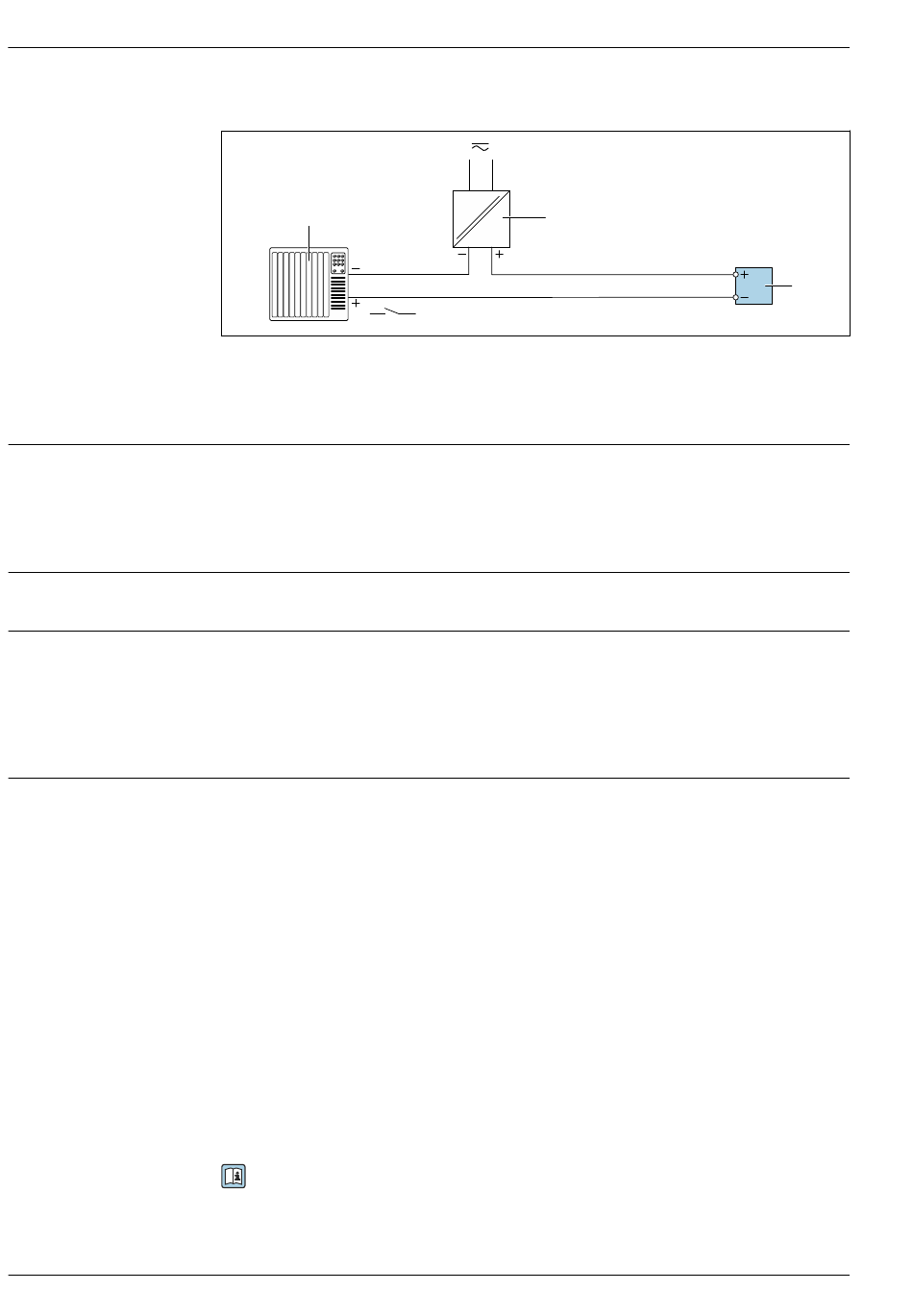

 20 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet.
Leiterquerschnitt 0,2 ... 2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
• NPT ½"
• G ½"
• M20
• Gerätestecker für digitale Kommunikation: M12
Nur für bestimmte Geräteausführungen verfügbar →  32.
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel
Normales Installationskabel ausreichend.
Schutzleiterkabel
Kabel ≥2,08 mm 2 (14 AWG)
Die Erdungsimpedanz muss unter 1 Ω liegen.
Signalkabel
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
PROFIBUS PA
Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A .
Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken:
• Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"
(BA00034S)
• PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"
• IEC 61158-2 (MBP)
2
2 (24 ... 12 AWG).
Proline Promass X 500
3
A0028764
Endress+Hauser
