Elektrischer Anschluss

Endress+Hauser

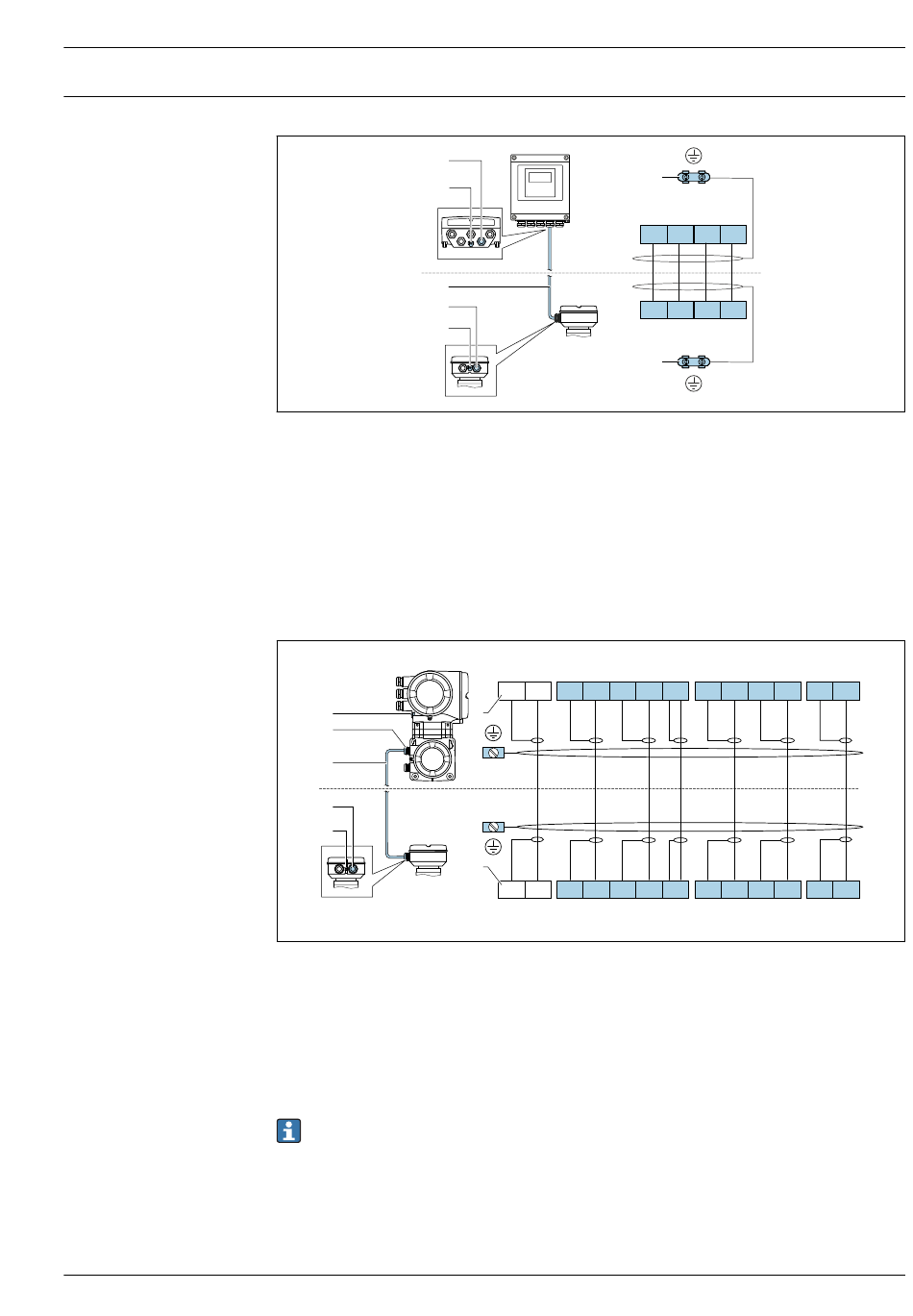

Anschluss Verbindungskabel: Proline 500 – digital
1
2
3
5
6
1 Kabeleinführung für Kabel am Messumformergehäuse
2 Schutzerde (PE)
3 Verbindungskabel ISEM-Kommunikation
4 Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge-
stellt
5 Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer
6 Schutzerde (PE)
Anschluss Verbindungskabel: Proline 500
Der Anschluss des Verbindungskabels erfolgt über Klemmen.
1
2
3
4
5
1 Schutzerde (PE)
2 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer
3 Verbindungskabel
4 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer
5 Schutzerde (PE)
6 Klemmen X3, X4: Temperatursensor; nur bei Geräteausführung mit Bestellmerkmal "Test, Zeugnis", Option JQ

Anschluss Messumformer

• Klemmenbelegung →  31
• Pinbelegung Gerätestecker →  33
TM2 TT TT TM TM
+ + +
TM2
X4 X3 12 11 10 9
6
6
X4 X3 12 11 10 9
TM2
+ + +
TM2 TT TT TM TM
4
+ – B A
61 62 63 64
61 62 63 64
+ – B A
4
GND S2 S2 S1 S1 ER
+ +
8 7 6 5 4 42
8 7 6 5 4 42
+ +
GND S2 S2 S1 S1 ER
A0028198
ER
+
41
41
+
ER
A0033694
35
