Impuls-/Frequenzausgang
1
12345

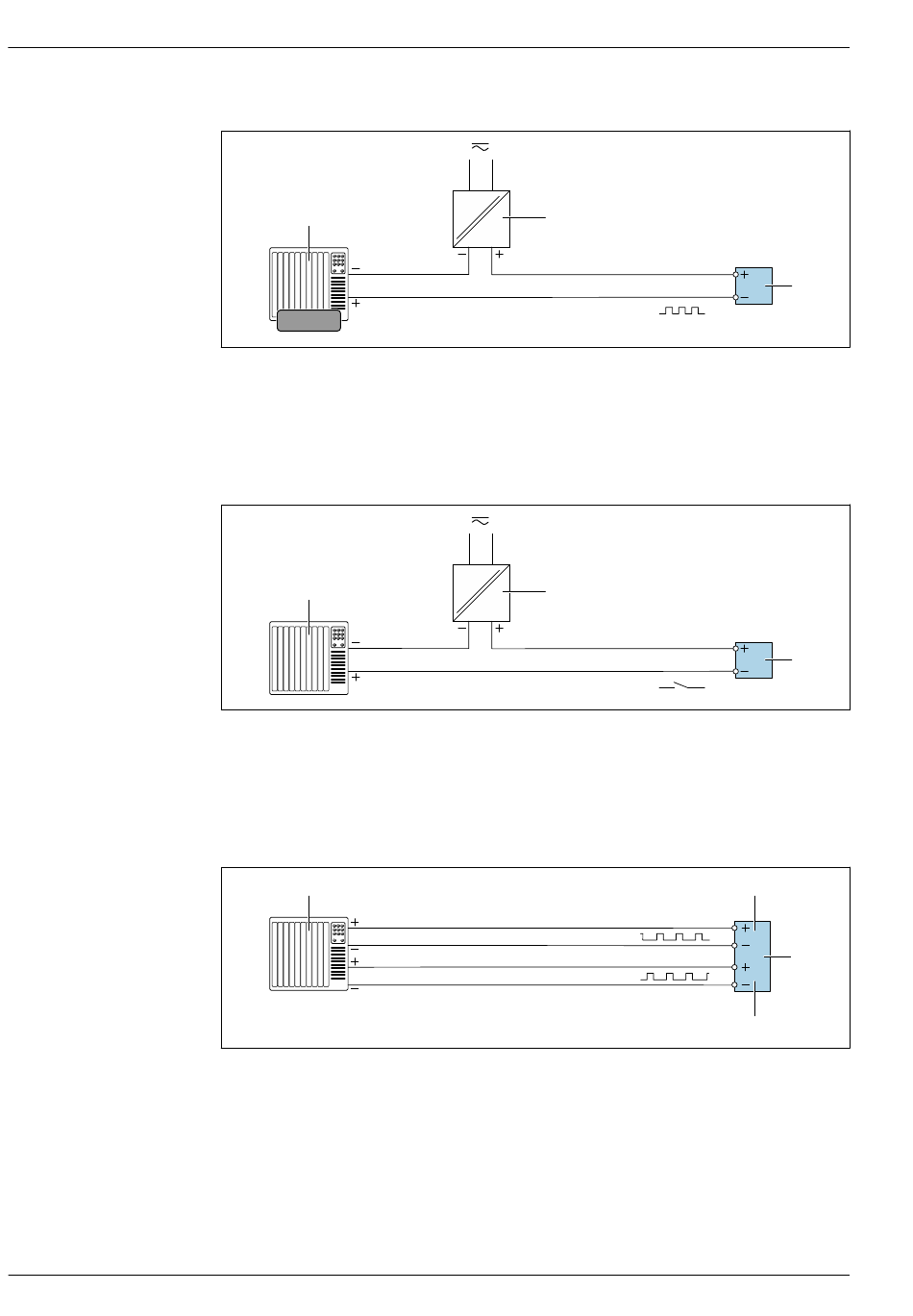

 14 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
Schaltausgang
1
 15 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
Doppelimpulsausgang
1
 16 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Messumformer: Eingangswerte beachten →  20
3 Doppelimpulsausgang
4 Doppelimpulsausgang (Slave), phasenverschoben
Proline Promass X 500
2
2
3
A0028761
3
A0028760
3
2
4
A0029280
