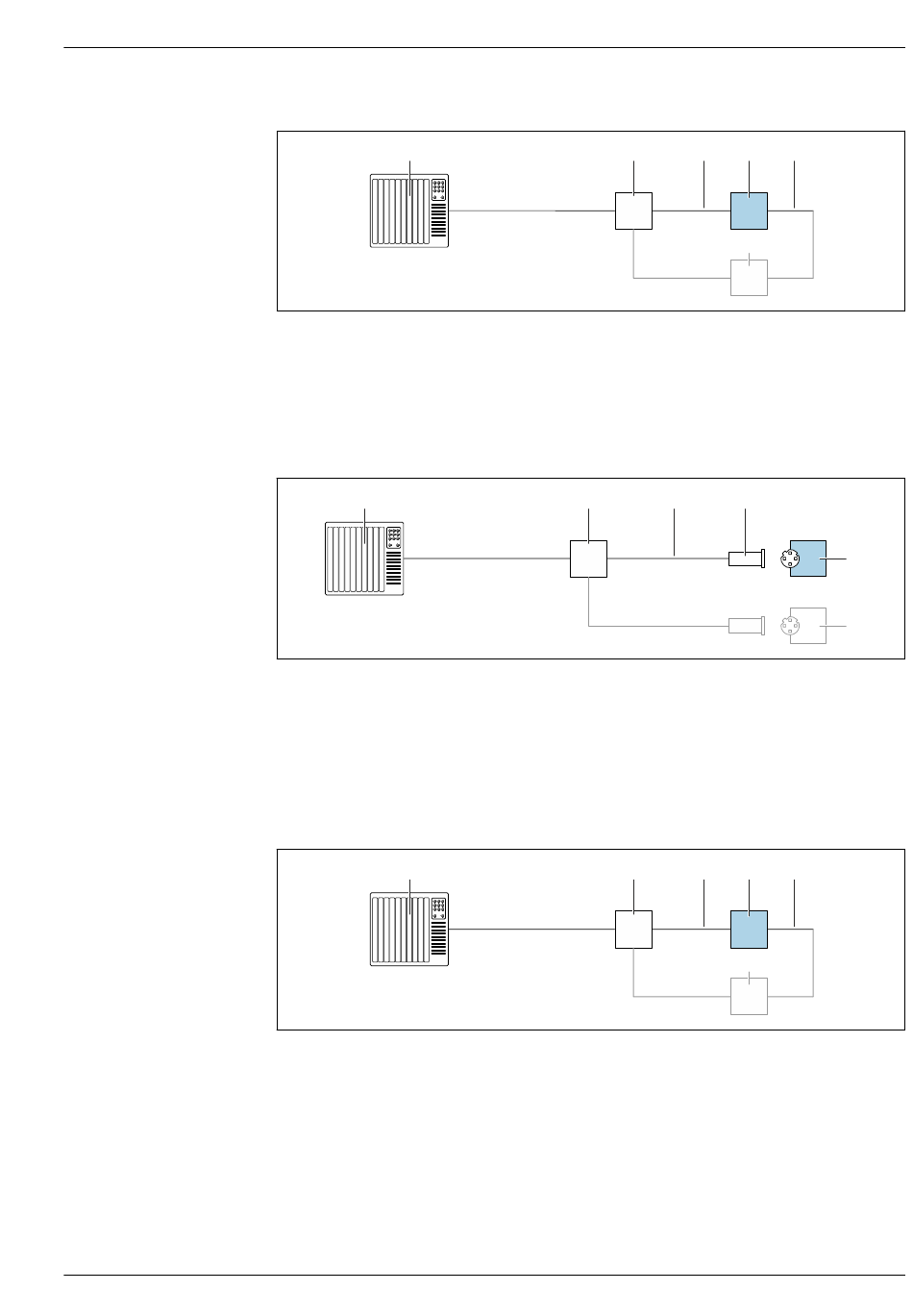

EtherNet/IP: DLR (Device Level Ring)
1
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten →  46
4 Messumformer
5 Verbindungskabel zwischen den beiden Messumformern
PROFINET
1
 8 Anschlussbeispiel für PROFINET
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
PROFINET: MRP (Media Redundancy Protocol)
1
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten →  46
4 Messumformer
5 Verbindungskabel zwischen den beiden Messumformern
2 3 4
4
2 3 4
2 3 4
4
5
A0027544
5
5
A0028767
5
A0027544
