Endress+Hauser Proline Promass X 500 Technische Information Seite 89

Proline Promass X 500
Endress+Hauser
Sterntopologie

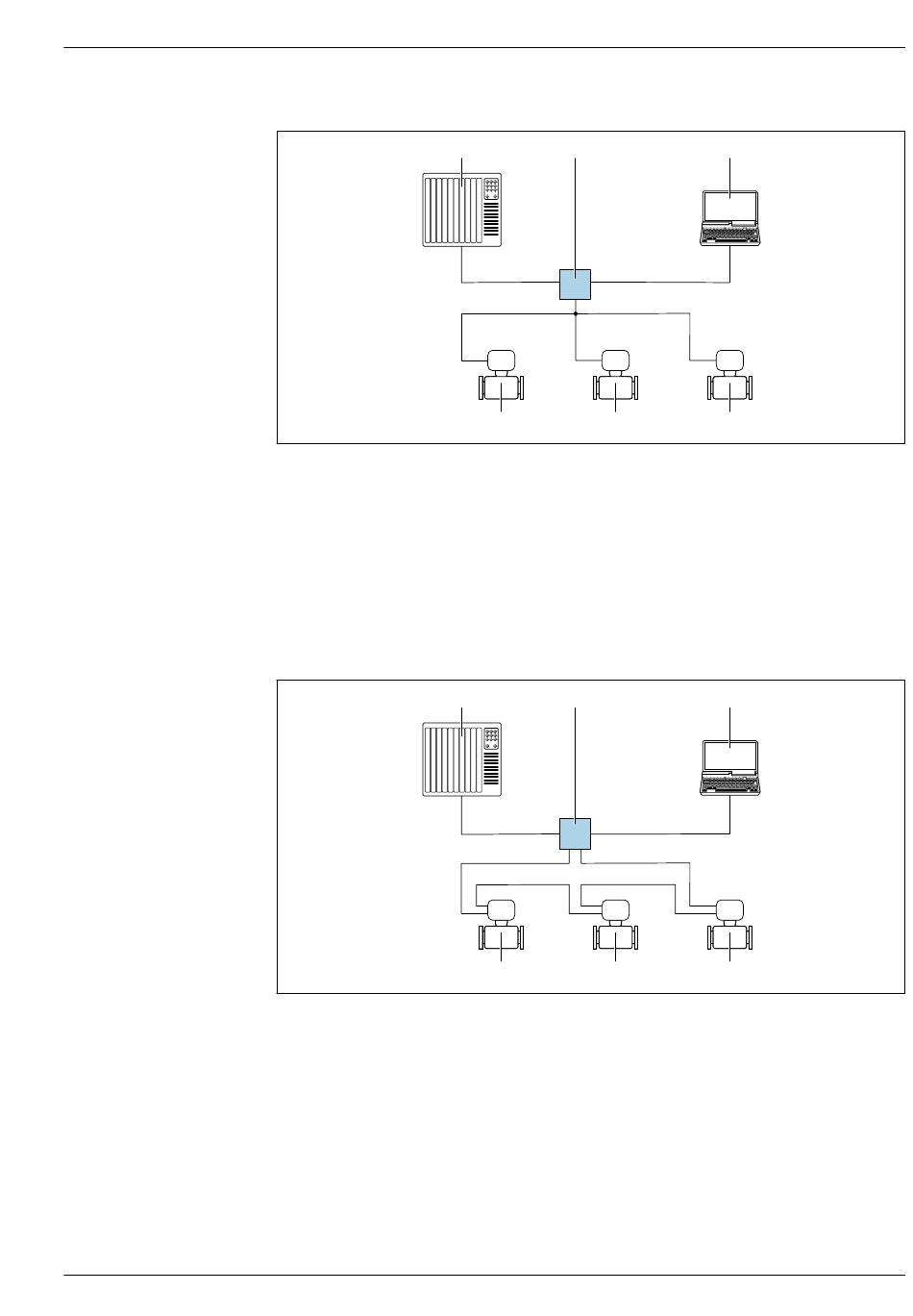

 59 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
Ringtopologie
Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und die Service-
schnittstelle (CDI-RJ45).
 60 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
1 3
4 4
1 3
4 4
2
4
A0026545
2
4
A0033719
89
