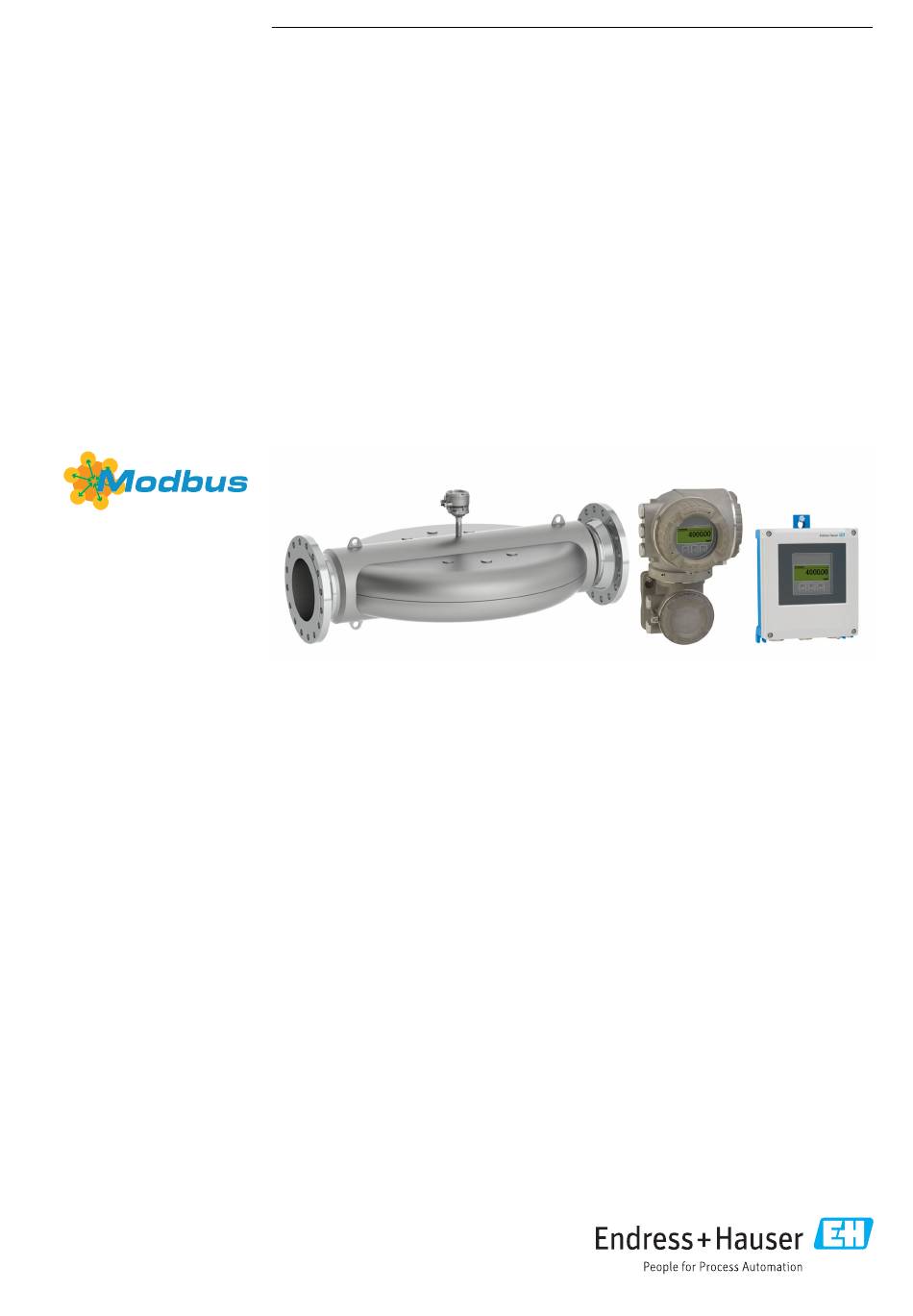

Seite 1 Products Solutions Services BA01547D/06/DE/05.22-00 71551631 2022-08-01 Gültig ab Version 01.06.zz (Gerätefirmware) Betriebsanleitung Proline Promass X 500 Coriolis-Durchflussmessgerät Modbus RS485...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass X 500 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......22 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass X 500 8.3.3 Editieransicht ....68 10.4.13 Schleichmenge konfigurieren ..127 8.3.4 Bedienelemente ....70 10.4.14 Überwachung der Rohrfüllung konfi-...
Seite 5 13.2 Mess- und Prüfmittel ....205 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 206 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass X 500 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass X 500 Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torx Schraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Durchflussrichtung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät...
Seite 9 Proline Promass X 500 Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣...
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Des Weiteren erfüllt das Gerät die gesetzlichen Anforderungen der anwendbaren UK- Rechtsverordnungen (Statutory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeichnung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbringung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 12 Sicherheitshinweise Proline Promass X 500 ter auf der Hauptelektronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreib- schutz ist nur Lesezugriff auf die Parameter möglich. Der Hardwareschreibschutz ist im Auslieferungszustand deaktiviert →  152. 2.7.2 Zugriff mittels Passwortes schützen Um den Schreibzugriff auf die Parameter des Geräts oder den Zugriff auf das Gerät via der WLAN-Schnittstelle zu schützen, stehen unterschiedliche Passwörter zur Verfügung.
Seite 13 Proline Promass X 500 Sicherheitshinweise 2.7.3 Zugriff via Webserver Mit dem integrierten Webserver kann das Gerät über einen Webbrowser bedient und kon- figuriert werden (→  75). Die Verbindung erfolgt via Serviceschnittstelle (CDI-RJ45) oder WLAN-Schnittstelle. Der Webserver ist im Auslieferungszustand aktiviert. Über den Parameter Webserver Funktionalität kann der Webserver bei Bedarf (z.B.
Seite 14 Produktbeschreibung Proline Promass X 500 Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 – digital Signalübertragung: Digital...
Seite 15 Proline Promass X 500 Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 17 • Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 – digital Order code: Ser.
Seite 18 Warenannahme und Produktidentifizierung Proline Promass X 500 Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19 Proline Promass X 500 Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Nennweite des Messaufnehmers;...
Seite 20 Warenannahme und Produktidentifizierung Proline Promass X 500 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 21 Proline Promass X 500 Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22 Montage Proline Promass X 500 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23 Proline Promass X 500 Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 24 Montage Proline Promass X 500 Einbaulage Empfehlung Horizontale Einbaulage Messumfor- mer unten →  7,  24 A0015590 Horizontale Einbaulage Messumfor- →  7,  24 mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen. Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 25 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  227 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  208. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 26 Montage Proline Promass X 500 HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Anschlussgehäuse des Messaufneh- mers nach unten gerichtet. ‣ Das Anschlussgehäuse des Messaufnehmers nicht mit isolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Anschlussgehäuse des Messauf- nehmers: 80 °C (176 °F)
Seite 27 Proline Promass X 500 Montage Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt werden. Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit"...
Seite 28 Montage Proline Promass X 500 RUPTURE DISK A0029944 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" (Zubehör). Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  9 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0)
Seite 29 Proline Promass X 500 Montage Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor- bereitet. Mithilfe von kundenseitig bereitgestellten Schrauben und einer Kette oder einem Kabel kann die Deckelsicherung umgesetzt werden.
Seite 30 Montage Proline Promass X 500 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 31 Proline Promass X 500 Montage ø TX 25 20…70 ø ( 0.79…2.75) SW 10 A0029051  11 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  12 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse"...
Seite 32 Montage Proline Promass X 500 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten . ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
Seite 33 Proline Promass X 500 Montage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  14 Maßeinheit mm (in) 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 34 Montage Proline Promass X 500 – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben. 5. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
Seite 35 Proline Promass X 500 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann. ‣ Zusätzlich zur Gerätesicherung eine Überstromschutzeinrichtung mit max. 10 A in die Anlageninstallation einfügen.
Seite 36 Elektrischer Anschluss Proline Promass X 500 Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
Seite 37 Proline Promass X 500 Elektrischer Anschluss A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  37 Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:...
Seite 38 Elektrischer Anschluss Proline Promass X 500 Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50 …...
Seite 39 Proline Promass X 500 Elektrischer Anschluss Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (150 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm •...
Seite 40 Elektrischer Anschluss Proline Promass X 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Aufbau 6 × 0,38 mm PVC-Kabel mit einzeln abgeschirmten Adern und gemein- samem Kupferschirm Bei Bestellmerkmal "Test, Zeugnis", Option JQ 7 × 0,38 mm PUR-Kabel mit einzeln abgeschirmten Adern und gemein-...
Seite 41 Proline Promass X 500 Elektrischer Anschluss 5. Kabelspezifikation beachten . 6. Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie möglich halten. 7. Leitungen lückenlos abschirmen. Erdung des Kabelschirms HINWEIS In Anlagen ohne Potenzialausgleich: Mehrfache Erdung des Kabelschirms verursacht netzfrequente Ausgleichströme!
Seite 42 Elektrischer Anschluss Proline Promass X 500 Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 43 Proline Promass X 500 Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben.
Seite 44 Elektrischer Anschluss Proline Promass X 500 Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 45 Proline Promass X 500 Elektrischer Anschluss 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
Seite 46 Elektrischer Anschluss Proline Promass X 500 WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.
Seite 47 Proline Promass X 500 Elektrischer Anschluss Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣...
Seite 48 Elektrischer Anschluss Proline Promass X 500 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 49 Proline Promass X 500 Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 50 Elektrischer Anschluss Proline Promass X 500 7.4.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1. Sicherungskralle des Anschlussraumdeckels lösen.
Seite 51 Proline Promass X 500 Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. 9. Schutzleiter anschließen.
Seite 52 Elektrischer Anschluss Proline Promass X 500 Kabel entfernen 3 (0.12) A0029598  17 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 53 Proline Promass X 500 Elektrischer Anschluss Spezielle Anschlusshinweise 7.6.1 Anschlussbeispiele Modbus RS485 A0028765  18 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 54 Elektrischer Anschluss Proline Promass X 500 Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  215 Schaltausgang A0028760  22 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 55 Proline Promass X 500 Elektrischer Anschluss A0029279  24 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  217 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760 ...
Seite 56 Elektrischer Anschluss Proline Promass X 500 Statuseingang A0028764  27 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Hardwareeinstellungen 7.7.1 Geräteadresse einstellen Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültigen Geräteadressen liegen in einem Bereich von 1 … 247. In einem Modbus RS485-Netzwerk kann jede Adresse nur einmal vergeben werden.
Seite 57 Proline Promass X 500 Elektrischer Anschluss Messumformer Proline 500 – digital Hardwareadressierung 1 2 3 4 5 6 7 8 Modbus address A0029677 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Die gewünschte Geräteadresse mittels der DIP-Schalter einstellen.
Seite 58 Elektrischer Anschluss Proline Promass X 500 Messumformer Proline 500 Hardwareadressierung A0029634 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.
Seite 59 Proline Promass X 500 Elektrischer Anschluss Messumformer Proline 500 – digital A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 3 auf On umschalten. Messumformer Proline 500 ‣ A0029632 DIP-Schalter Nr. 3 auf On umschalten. Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß...
Seite 60 Elektrischer Anschluss Proline Promass X 500 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wassersack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen (dem Gehäuseschutz entspre- chend) einsetzen.
Seite 61 Proline Promass X 500 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 62 Bedienungsmöglichkeiten Proline Promass X 500 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  242 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 63 Proline Promass X 500 Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
Seite 64 Bedienungsmöglichkeiten Proline Promass X 500 Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 65 Proline Promass X 500 Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss • Volumenfluss •...
Seite 66 Bedienungsmöglichkeiten Proline Promass X 500 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  70...
Seite 67 Proline Promass X 500 Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 68 Bedienungsmöglichkeiten Proline Promass X 500 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  29 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 69 Proline Promass X 500 Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 70 Bedienungsmöglichkeiten Proline Promass X 500 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 71 Proline Promass X 500 Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2. Gleichzeitig  +  drücken.
Seite 72 Bedienungsmöglichkeiten Proline Promass X 500 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 73 Proline Promass X 500 Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2 A0029414...
Seite 74 Bedienungsmöglichkeiten Proline Promass X 500 Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  68, zur Erläuterung der Bedienelemente →  70 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 75 Proline Promass X 500 Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  130) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 76 Bedienungsmöglichkeiten Proline Promass X 500 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Ethernet-Kabel mit RJ45-Stecker. Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms)
Seite 77 Proline Promass X 500 Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  81 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät Das Messgerät verfügt über eine WLAN-Antenne:...
Seite 78 Bedienungsmöglichkeiten Proline Promass X 500 IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 79 Proline Promass X 500 Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  147) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  180 8.4.4...
Seite 80 Bedienungsmöglichkeiten Proline Promass X 500 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  188 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts •...
Seite 81 Proline Promass X 500 Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 82 Bedienungsmöglichkeiten Proline Promass X 500 Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar. A0029437 ...
Seite 83 Proline Promass X 500 Bedienungsmöglichkeiten Messumformer Proline 500 – digital open press A0029163  33 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
Seite 84 Bedienungsmöglichkeiten Proline Promass X 500 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 85 8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 86 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 87 Proline Promass X 500 Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.06.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 08.2022 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →  202 9.1.2...
Seite 88 Systemintegration Proline Promass X 500 Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  191. Modbus RS485-Informationen 9.3.1...
Seite 89 Proline Promass X 500 Systemintegration Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Beispiel: Mit 1 Telegramm lassen sich max. • Masseflusseinheit 120 aufeinanderfolgende Register •...
Seite 90 Systemintegration Proline Promass X 500 9.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.
Seite 91 Proline Promass X 500 Systemintegration Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre Modbus RS485-Registeradressen in die Liste eingetragen werden.
Seite 92 Systemintegration Proline Promass X 500 Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15 5081...
Seite 93 Proline Promass X 500 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt ist. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  60 10.2 Messgerät einschalten ‣...
Seite 94 Inbetriebnahme Proline Promass X 500 X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü Anzeige/Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0032222-DE  35 Am Beispiel der Vor-Ort-Anzeige Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter variieren.
Seite 95 Proline Promass X 500 Inbetriebnahme ‣ Schleichmengenunterdrückung →  127 ‣ Überwachung teilgefülltes Rohr →  128 ‣ →  129 Erweitertes Setup 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenkennzeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 96 Inbetriebnahme Proline Promass X 500 Volumenflusseinheit →  96 Volumeneinheit →  96 →  96 Normvolumenfluss-Einheit Normvolumeneinheit →  96 Dichteeinheit →  96 Normdichteeinheit →  97 →  97 Einheit Dichte 2 Temperatureinheit →  97 Druckeinheit →...
Seite 97 Proline Promass X 500 Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Normdichteeinheit Einheit für Normdichte wählen. Einheiten-Auswahlliste Abhängig vom Land • kg/Nl • lb/Sft³ Einheit Dichte 2 Zweite Dichteeinheit wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l • lb/ft³ Temperatureinheit Einheit für Temperatur wählen.
Seite 98 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Busadresse Geräteadresse eingeben. 1 … 247 Baudrate Übertragungsgeschwindigkeit festlegen. • 1200 BAUD 19200 BAUD • 2400 BAUD • 4800 BAUD • 9600 BAUD • 19200 BAUD • 38400 BAUD •...
Seite 99 Proline Promass X 500 Inbetriebnahme 10.4.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl MFT (Multi-Frequency Technology) Messstoffart wählen →...
Seite 100 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Messstoffart wählen – Auswahl der Messstoffart: • Flüssigkeit Flüssigkeit "Gas" oder "Flüssigkeit". Option • Gas "Andere" in Ausnahmefällen • Andere wählen, um Eigenschaften des Messstoffs manuell einzuge- ben (z.B.
Seite 101 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Druckwert In Parameter Druckkompen- Wert für Prozessdruck einge- Positive Gleitkomma- 1,01325 bar sation ist die Option Fester ben, der bei der Druckkorrek- zahl Wert ausgewählt. tur verwendet wird. Externer Druck...
Seite 102 Inbetriebnahme Proline Promass X 500 Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. • Ja I/O-Nachrüstcode Code eingeben, um die I/O-Konfiguration zu Positive Ganzzahl ändern. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.4.6 Stromeingang konfigurieren Der Assistent "Stromeingang"...
Seite 103 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NE Ausfallsignalpegel wählen. • 4...20 mA NE (3.8...20.5 mA) (3.8...20.5 mA)
Seite 104 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung • Nullpunktjustierung •...
Seite 105 Proline Promass X 500 Inbetriebnahme Fehlerverhalten Stromausgang →  108 Fehlerstrom →  108 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 106 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Prozessgröße Stromausgang – Prozessgröße für den Strom- • Aus Massefluss ausgang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Zielmessstoff Mas- sefluss •...
Seite 107 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Frequenzschwan- kung 0 • Schwingamplitude • Schwankung Schwingungs- dämpfung 0 • HBSI • Druck • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 108 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten Stromausgang In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  106) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger meter Strombereich Wert (→...
Seite 109 Proline Promass X 500 Inbetriebnahme 10.4.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 110 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 111 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert Keine Impulse (→  109) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
Seite 112 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 113 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  109) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss • Dichte •...
Seite 114 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 115 Proline Promass X 500 Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  115 Klemmennummer →  115 Signalmodus →  115 Funktion Schaltausgang →  116 Zuordnung Diagnoseverhalten →  116 →  117 Zuordnung Grenzwert Zuordnung Überwachung Durchfluss-...
Seite 116 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 117 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert • In Parameter Betriebsart ist Prozessgröße für Grenzwert- • Massefluss Volumenfluss die Option Schalter ausge- funktion wählen. • Volumenfluss wählt. • Normvolumen- • In Parameter Funktion fluss Schaltausgang ist die •...
Seite 118 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss • In Parameter Funktion •...
Seite 119 Proline Promass X 500 Inbetriebnahme Klemmennummer →  119 Funktion Relaisausgang →  119 →  119 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  120 Zuordnung Diagnoseverhalten →  120 Zuordnung Status →  121 →  121 Ausschaltpunkt Ausschaltverzögerung...
Seite 120 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
Seite 121 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Status In Parameter Funktion Relais- Gerätestatus für Schaltausgang • Überwachung teil- Überwachung teilge- ausgang ist die Option Digi- wählen. gefülltes Rohr fülltes Rohr talausgang ausgewählt. • Schleichmengen- unterdrückung...
Seite 122 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Signalmodus Signalmodus für Doppelimpulsausgang wäh- • Passiv Passiv len. • Aktiv • Passive NE Master-Klemmennummer Zeigt die vom Master des Doppelimpulsaus- • Nicht belegt – gangsmoduls belegten Klemmennummern.
Seite 123 Proline Promass X 500 Inbetriebnahme Format Anzeige →  124 →  125 1. Anzeigewert 1. Wert 0%-Bargraph →  126 1. Wert 100%-Bargraph →  126 2. Anzeigewert →  126 3. Anzeigewert →  126 3. Wert 0%-Bargraph →...
Seite 124 Inbetriebnahme Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 125 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Druck •...
Seite 126 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 127 Proline Promass X 500 Inbetriebnahme 10.4.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  127 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 128 Inbetriebnahme Proline Promass X 500 10.4.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 129 Proline Promass X 500 Inbetriebnahme 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...
Seite 130 Inbetriebnahme Proline Promass X 500 ‣ Summenzähler 1 … n →  135 ‣ Anzeige →  137 ‣ →  143 WLAN-Einstellungen ‣ Datensicherung →  144 ‣ Administration →  146 10.5.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 131 Proline Promass X 500 Inbetriebnahme Feste Normdichte (1814) →  131 Referenztemperatur (1816) →  131 →  131 Linearer Ausdehnungskoeffizient (1817) Quadratischer Ausdehnungskoeffizient →  131 (1818) Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Referenzdichte wählen –...
Seite 132 Inbetriebnahme Proline Promass X 500 Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  132 ‣ Nullpunktverifizierung →  132 ‣ →  134 Nullpunktjustierung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Einbaurichtung Vorzeichen der Messstoff-Fließrichtung •...
Seite 133 Proline Promass X 500 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktverifizierung ‣ Nullpunktverifizierung Prozessbedingungen →  133 Fortschritt →  133 →  133 Status Weitere Informationen →  133 Empfehlung: →  133 Ursache →  133 Abbruch-Ursache →...
Seite 134 Inbetriebnahme Proline Promass X 500 Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Gemessener Nullpunkt Zeigt den Nullpunkt, der für die Justierung Gleitkommazahl mit Vorzei- – gemessen wurde. chen Nullpunktstandardabweichung Zeigt die Standardabweichung des gemesse- Positive Gleitkommazahl – nen Nullpunkts. Nullpunktjustierung Mit dem Assistent Nullpunktjustierung kann der Nullpunkt justiert werden.
Seite 135 Proline Promass X 500 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig – lich. gefüllt • Prozessdruck bei Betriebsbe- dingungen • Nulldurchfluss (geschlossene Ventile) • Prozess- und Umgebungs- temperatur stabil Fortschritt Zeigt den Fortschritt des Vorgangs.
Seite 136 Inbetriebnahme Proline Promass X 500 Betriebsart Summenzähler →  136 Fehlerverhalten →  136 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Massefluss • Volumenfluss • Normvolumen- fluss •...
Seite 137 Proline Promass X 500 Inbetriebnahme 10.5.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  139 1. Anzeigewert →...
Seite 138 Inbetriebnahme Proline Promass X 500 7. Wert 0%-Bargraph →  142 7. Wert 100%-Bargraph →  142 →  142 7. Nachkommastellen 8. Anzeigewert →  142 8. Nachkommastellen →  142 Display language →  143 →  143 Intervall Anzeige Dämpfung Anzeige...
Seite 139 Proline Promass X 500 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 140 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Druck •...
Seite 141 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 142 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx • x.xxxxxx 5.
Seite 143 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
Seite 144 Inbetriebnahme Proline Promass X 500 Sicherheitstyp →  144 WLAN-Passphrase →  144 →  144 Zuordnung SSID-Name SSID-Name →  144 Änderungen übernehmen →  144 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-IP-Adresse – IP-Adresse der WLAN-Schnitt- 4 Oktett: 0…255 (im...
Seite 145 Proline Promass X 500 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  145 Letzte Datensicherung →  145 →  145 Konfigurationsdaten verwalten Sicherungsstatus →  145 Vergleichsergebnis →  145 Parameterübersicht mit Kurzbeschreibung...
Seite 146 Inbetriebnahme Proline Promass X 500 Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
Seite 147 Proline Promass X 500 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Freigabecode definieren Schreibzugriff auf Parameter einschränken, um Gerätekonfigu- Max. 16-stellige Zeichenfolge aus Zahlen, ration gegen unbeabsichtigtes Ändern zu schützen. Buchstaben und Sonderzeichen Freigabecode bestätigen Eingegebenen Freigabecode bestätigen. Max. 16-stellige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Parameter zum Zurücksetzen des Freigabecodes nutzen...
Seite 148 Inbetriebnahme Proline Promass X 500 10.6 Simulation Das Untermenü Simulation ermöglicht es ohne reale Durchflusssituation unterschiedliche Prozessgrößen im Prozess und das Gerätealarmverhalten zu simulieren sowie nachge- schaltete Signalketten zu überprüfen (Schalten von Ventilen oder Regelkreisen). Navigation Menü "Diagnose" → Simulation ‣...
Seite 149 Proline Promass X 500 Inbetriebnahme Simulation Statuseingang 1 … n →  151 Eingangssignalpegel 1 … n →  151 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert •...
Seite 150 Inbetriebnahme Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Stromausgang In Parameter Simulation Stromwert für Simulation ein- 3,59 … 22,5 mA 3,59 mA Stromausgang 1 … n ist die geben. Option An ausgewählt. Simulation Frequenzausgang 1 … n...
Seite 151 Proline Promass X 500 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Stromeingang 1 … n In Parameter Simulation Stromwert für Simulation ein- 0 … 22,5 mA 0 mA Stromeingang 1 … n ist die geben. Option An ausgewählt. Simulation Statuseingang 1 … n –...
Seite 152 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 153 Proline Promass X 500 Inbetriebnahme Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via MODBUS RS485 Protokoll Proline 500 – digital WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff.
Seite 154 Inbetriebnahme Proline Promass X 500 Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  155. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 155 Eichbetrieb aktiv - alle Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert. Parameter Verriegelt die eichrelevanten Parameter und zusätzlich von Endress+Hauser vorde- finierte nicht-eichrelevante Parameter (z.B. auf Vor-Ort-Anzeige oder Bedientool).  Detaillierte Angaben zum Eichbetrieb: Sonderdokumentation zum Gerät Eichbetrieb aktiv - defi- Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert.
Seite 156 Betrieb Proline Promass X 500 ‣ Eingangswerte →  167 ‣ Ausgangswerte →  168 ‣ →  166 Summenzähler 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣...
Seite 157 Proline Promass X 500 Betrieb S&W-Volumenfluss →  161 →  161 S&W-Korrekturwert Alternative Normdichte →  161 GSV-Durchfluss →  162 Alternativer GSV-Durchfluss →  162 NSV-Durchfluss →  162 Alternativer NSV-Durchfluss →  162 Öl-CTL →  162 Öl-CPL...
Seite 158 Betrieb Proline Promass X 500 Gewichteter Dichtemittelwert →  166 Gewichteter Temperaturmittelwert →  166 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→...
Seite 159 Proline Promass X 500 Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Konzentration Bei folgendem Bestellmerk- Zeigt aktuell berechnete Kon- Gleitkommazahl mit – mal: zentration. Vorzeichen Bestellmerkmal "Anwendungs- Abhängigkeit paket", Option ED "Konzentra- Die Einheit wird übernommen tion" aus: Parameter Konzentrati- ...
Seite 160 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Volumenfluss des Zielmesss- Vorzeichen dungspaket", Option ED toffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
Seite 161 Proline Promass X 500 Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum" Drucks auf den Messstoff wie- •...
Seite 162 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf Referenztemperatur EJ "Petroleum" und Referenzdruck. • In Parameter Petroleum- Abhängigkeit modus ist die Option API- Die Einheit wird übernommen...
Seite 163 Proline Promass X 500 Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CPL Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss des zahl • "Anwendungspaket", Option Drucks auf das Öl wiedergibt. EJ "Petroleum" Wird verwendet, um den •...
Seite 164 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum" Drucks auf den Messstoff wie- •...
Seite 165 Proline Promass X 500 Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Water cut Bei folgendem Bestellmerk- Anzeige des prozentualen 0 … 100 % – mal: Wasservolumenfluss-Anteils • "Anwendungspaket", Option zum Gesamtvolumenfluss des EJ "Petroleum" Messstoffs. • In Parameter Petroleum- modus ist die Option API- bezogene Korrektur ausgewählt.
Seite 166 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wasser-Normvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Was- Vorzeichen • "Anwendungspaket", Option sers, berechnet auf Werte bei EJ "Petroleum" Referenztemperatur und Refe- •...
Seite 167 Proline Promass X 500 Betrieb Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Wert Summenzähler 1 … n →  167 Summenzählerüberlauf 1 … n →  167 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Wert Summenzähler 1 … n In Parameter Zuordnung Prozessgröße...
Seite 168 Betrieb Proline Promass X 500 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.
Seite 169 Proline Promass X 500 Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n Ausgangsstrom →  169 Gemessener Strom →  169 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom Zeigt aktuell berechneten Stromwert vom Stromausgang.
Seite 170 Betrieb Proline Promass X 500 Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Schaltzustand →  170 Schaltzyklen →  170 →  170 Max. Schaltzyklenanzahl Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung...
Seite 171 Proline Promass X 500 Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung Steuerung Summenzähler 1 … n →  171 Voreingestellter Wert 1 … n →  171 →  171 Wert Summenzähler 1 … n Gewichteter Dichtemittelwert →  172 Gewichteter Temperaturmittelwert →...
Seite 172 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Gewichteter Dichtemittelwert Bei folgendem Bestellmerk- Anzeige des gewichteten Mit- Gleitkommazahl mit – mal: telwerts für die Dichte, seit Vorzeichen • "Anwendungspaket", Option dem letzten Rücksetzen der EJ "Petroleum" Dichtemittelwerte.
Seite 173 Proline Promass X 500 Betrieb 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
Seite 174 Betrieb Proline Promass X 500 Datenspeicher löschen →  176 Messwertspeicherung →  176 →  176 Speicherverzögerung Messwertspeicherungssteuerung →  176 Messwertspeicherungsstatus →  177 Gesamte Speicherdauer →  177 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
Seite 175 Proline Promass X 500 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte •...
Seite 176 Betrieb Proline Promass X 500 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingampli- tude • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 177 Proline Promass X 500 Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer In Parameter Messwertspei-...
Seite 178 Betrieb Proline Promass X 500 11.8.2 Untermenü "Messstoffindex" Navigation Menü "Experte" → Applikation → Messstoffindex ‣ Messstoffindex Index für inhomogenen Messstoff →  178 (6368) Unterdrückung inhomogenes feuchtes →  178 Gas (6375) Unterdrückung inhomogene Flüssigkeit →  178 (6374) Index für gebundene Blasen (6376)
Seite 179 Proline Promass X 500 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  50→  45.
Seite 180 Diagnose und Störungsbehebung Proline Promass X 500 Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  206. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 181 Proline Promass X 500 Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Verbindungsabbruch 1. Kabelverbindung und Spannungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten. Anzeige der Inhalte im Webbrowser schlecht Verwendeter Webbrowserversion ist nicht opti- 1. Korrekte Webbrowserversion verwenden lesbar oder unvollständig mal.
Seite 182 Diagnose und Störungsbehebung Proline Promass X 500 A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus (Normalbe-...
Seite 183 Proline Promass X 500 Diagnose und Störungsbehebung Proline 500 Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
Seite 184 Diagnose und Störungsbehebung Proline Promass X 500 Communication Communication Alarm Power Power A0029699 Kommunikation Gerätestatus Versorgungsspannung Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv. Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader.
Seite 185 Proline Promass X 500 Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 186 Diagnose und Störungsbehebung Proline Promass X 500 Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 187 Proline Promass X 500 Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 188 Diagnose und Störungsbehebung Proline Promass X 500 A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  196 • Via Untermenü →  197 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 189 Proline Promass X 500 Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 190 Diagnose und Störungsbehebung Proline Promass X 500 Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. 12.6...
Seite 191 Proline Promass X 500 Diagnose und Störungsbehebung Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
Seite 192 Diagnose und Störungsbehebung Proline Promass X 500 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Sensorsignal asymmet- 1. Wenn vorhanden: Verbindungskabel Alarm risch zwischen Sensor und Messumformer prüfen 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Nullpunktjustierung fehl- 1.
Seite 193 Proline Promass X 500 Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Firmware-Update fehlge- 1. Gerätefirmware updaten Warning schlagen 2. Gerät neu starten Schreiben in HistoROM 1. Nutzerschnittstellenleiterplatte erset- Alarm Backup fehlg. 2. Ex d/XP: Messumformer ersetzen I/O-Modul 1 …...
Seite 194 Diagnose und Störungsbehebung Proline Promass X 500 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Stromeingang 1 … n feh- 1. Prozess prüfen Warning lerhaft 2. Einstellung Stromeingang prüfen Messwertunterdrückung Messwertunterdrückung ausschalten Warning aktiv Simulation Fehlermodus Simulation ausschalten...
Seite 195 Proline Promass X 500 Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Eichbetrieb-Logbuch voll 1. Eichbetriebmodus deaktivieren Warning 2. Eichbetrieb-Logbuch löschen (alle 30 Einträge) 3. Eichbetriebmodus aktivieren Diagnose zum Prozess Schleifenstrom 1 fehler- 1. Verkabelung prüfen...
Seite 196 Diagnose und Störungsbehebung Proline Promass X 500 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Monitoring fehlgeschla- Prozessbedingungen für Heartbeat Moni- Warning toring prüfen Schwingungsdämpfung Prozessbedingungen prüfen Warning zu hoch Kondensationsrisiko 1. Umgebungstemperatur reduzieren Warning 2. Messstofftemperatur erhöhen Diagnoseverhalten ist änderbar.
Seite 197 Proline Promass X 500 Diagnose und Störungsbehebung Parameter Voraussetzung Beschreibung Anzeige Betriebszeit ab Neustart – Zeigt die Betriebszeit, die seit dem letz- Tage (d), Stunden (h), ten Geräteneustart vergangen ist. Minuten (m) und Sekunden Betriebszeit – Zeigt, wie lange das Gerät bis zum jetzi- Tage (d), Stunden (h), gen Zeitpunkt in Betrieb ist.
Seite 198 Diagnose und Störungsbehebung Proline Promass X 500 Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Seite 199 Proline Promass X 500 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1222 Nullpunktabgleich ok I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert I1361 Webserver: Login fehlgeschlagen I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden...
Seite 200 Diagnose und Störungsbehebung Proline Promass X 500 Informationsereignis Ereignistext I1650 Hardwareschreibschutz deaktiviert I1651 Eichbetriebparameter geändert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  147) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 201 Proline Promass X 500 Diagnose und Störungsbehebung Erweiterter Bestellcode 1 →  201 Erweiterter Bestellcode 2 →  201 →  201 Erweiterter Bestellcode 3 ENP-Version →  201 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an.
Seite 202 Diagnose und Störungsbehebung Proline Promass X 500 12.14 Firmware-Historie Frei- Firmware- Bestellmerk- Firmware- Dokumentations- Dokumentation gabe- Version mal "Firmware Änderungen datum Version" 08.2022 01.06.zz Option 58 • Neue Gasart: Betriebsanleitung BA01547D/06/DE/05.22 Methan mit Wasserstoff • Acht Anzeige- werte auf der...
Seite 203 Proline Promass X 500 Diagnose und Störungsbehebung Frei- Firmware- Bestellmerk- Firmware- Dokumentations- Dokumentation gabe- Version mal "Firmware Änderungen datum Version" 10.2017 01.01.zz Option 70 • Petroleum neu Betriebsanleitung BA01547D/06/DE/02.17 • Konzentration Update • Verbesserung der Perfor- mance und der Eingabe mittels...
Seite 204 Diagnose und Störungsbehebung Proline Promass X 500 Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8X5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 205 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 206 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 207 Proline Promass X 500 Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel- ler zurückgeben.
Seite 208 Zubehör Proline Promass X 500 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 209 15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 210 Zubehör Proline Promass X 500 15.3 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 211 Proline Promass X 500 Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 212 Technische Daten Proline Promass X 500 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [t/h] [tn. sh./h] 0 … 4 100 0 …...
Seite 213 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 214 Technische Daten Proline Promass X 500 Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung Endress+Hauser...
Seite 215 Proline Promass X 500 Technische Daten 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 216 Technische Daten Proline Promass X 500 Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang...
Seite 217 Proline Promass X 500 Technische Daten Doppelimpulsausgang Funktion Doppelimpuls Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv • Passiv NAMUR Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 …...
Seite 218 Technische Daten Proline Promass X 500 Für die Zuordnung stehen folgende Ein- und Ausgänge zur Verfügung: • Stromausgang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Impuls-/Frequenz-/Schaltausgang • Stromeingang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Statuseingang Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt.
Seite 219 Proline Promass X 500 Technische Daten Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 220 Technische Daten Proline Promass X 500 Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers • 16: Write multiple registers • 23: Read/write multiple registers Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD •...
Seite 221 Proline Promass X 500 Technische Daten Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 222 Technische Daten Proline Promass X 500 Massefluss (Gase) ±0,35 % v.M. Dichte (Flüssigkeiten) Unter Referenzbedingungen Standarddichte-Kalibrierung Wide-Range- 2) 3) Dichtespezifikation [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,01 ±0,001 Gültig über den gesamten Temperatur- und Dichtebereich Gültiger Bereich für Sonderdichtekalibrierung: 0 … 2 g/cm³, +5 … +80 °C (+41 … +176 °F) Bestellmerkmal "Anwendungspaket", Option EE "Sonderdichte"...
Seite 223 Proline Promass X 500 Technische Daten Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  224 Masse- und Volumenfluss (Flüssigkeiten)
Seite 224 Technische Daten Proline Promass X 500 Wide-Range-Dichtespezifikation (Sonderdichtekalibrierung) Befindet sich die Prozesstemperatur außerhalb des gültigen Bereiches (→  221) beträgt die Messabweichung ±0,00005 g/cm /°C (±0,000025 g/cm /°F) [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F]...
Seite 225 Proline Promass X 500 Technische Daten Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½ BaseRepeat...
Seite 226 Proline Promass X 500 Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 227 Proline Promass X 500 Technische Daten • Messaufnehmer: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option LA, SD, SE, SF, TH, TT, TU 6 ms 30 g • Messaufnehmer: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, SA, SB, SC 6 ms 50 g •...
Seite 228 Technische Daten Proline Promass X 500 Nicht isoliert Isoliert Ausführung Promass X 500 – digital 60 °C (140 °F) 180 °C (356 °F) – – 60 °C (140 °F) 150 °C (302 °F) 55 °C (131 °F) 180 °C (356 °F)
Seite 229 Proline Promass X 500 Technische Daten zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 5,5 …...
Seite 230 Technische Daten Proline Promass X 500 16.10 Eichbetrieb Optional ist das Messgerät nach OIML R117 geprüft und besitzt ein EU-Bewertungszertifikat, das zur Verwendung in EU-Baumusterprüfbescheinigungen nach Messgeräterichtlinie 2014/32/EU für den gesetzlich messtechnisch kontrollierten Einsatz ("Eichpflichtiger Verkehr") für Flüssigkeiten außer Wasser(Anhang VII) berechtigt.
Seite 231 Proline Promass X 500 Technische Daten Gewicht in US-Einheiten Gewicht [lbs] [in] 1227 1280 1333 Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse":...
Seite 232 Technische Daten Proline Promass X 500 Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: • Bestellmerkmal "Messumformergehäuse": •...
Seite 233 Proline Promass X 500 Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch •...
Seite 234 Technische Daten Proline Promass X 500 A0028232  43 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
Seite 235 Proline Promass X 500 Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 236 Technische Daten Proline Promass X 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagno- • Messwertspeicherung (Bestelloption „Exten- • Messaufnehmerdaten: Nennweite etc. Daten seereignisse ded HistoROM“)
Seite 237 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 238 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 239 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 240 Technische Daten Proline Promass X 500 Ereignislogbuch: Speichervolumen wird von 20 Meldungseinträgen (Standardausführung) auf bis zu 100 erweitert. Messwertspeicher (Linienschreiber): • Speichervolumen wird für bis zu 1000 Messwerte aktiviert. • 250 Messwerte können über jeden der 4 Speicherkanäle ausgegeben werden. Aufzeich- nungsintervall ist frei konfigurierbar.
Seite 241 Überblick zum bestellbaren Zubehör →  208 16.16 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 242 Technische Daten Proline Promass X 500 Technische Information Messgerät Dokumentationscode Promass X 500 TI01289D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 500 GP01062D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche. Inhalt Dokumentationscode Messgerät ATEX/IECEx Ex i XA01473D ATEX/IECEx Ex ec...
Seite 243 Proline Promass X 500 Technische Daten Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →  206 • Bestellbares Zubehör mit Einbauanleitung →  208 Endress+Hauser...
Seite 244 Stichwortverzeichnis Proline Promass X 500 Stichwortverzeichnis Untermenüs und Anwenderrollen ... . . 63 Bedienphilosophie ......63 Anforderungen an Personal .
Seite 245 Proline Promass X 500 Stichwortverzeichnis Direktzugriffscode ......66 WLAN ....... . 143...
Seite 246 Stichwortverzeichnis Proline Promass X 500 Gerätehistorie ......204 Gerätekomponenten ......14 Maximale Messabweichung .
Seite 247 Proline Promass X 500 Stichwortverzeichnis Diagnoseinformation ..... 190 Impuls-/Frequenz-/Schaltausgang (Assistent) Funktionscodes ......88 .
Seite 248 Stichwortverzeichnis Proline Promass X 500 Tests und Zeugnisse ......238 Texteditor ....... . . 68 Schaltausgang .
Seite 249 Proline Promass X 500 Stichwortverzeichnis Anschlussgehäuse Messaufnehmer Proline 500 – digital ....... . . 42 Klemmenbelegung Proline 500 .
Seite 250 *71551631* 71551631 www.addresses.endress.com...

Endress+Hauser Proline Promass X 500 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promass X 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass X 500
