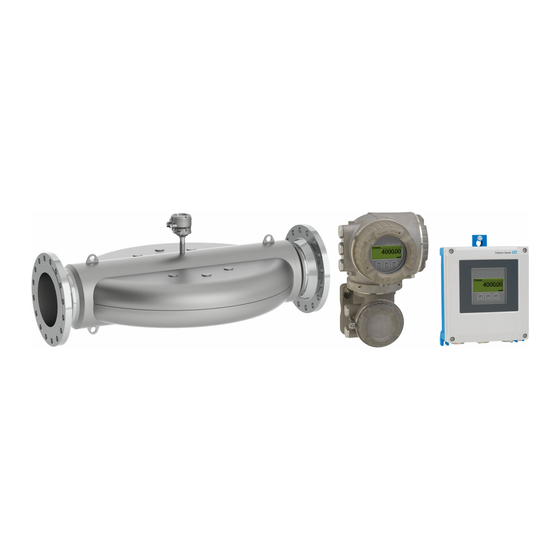

Endress+Hauser Proline Promass X 500 Technische Information

Endress+Hauser Proline Promass X 500 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass X 500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01289D/06/DE/06.19
71451120
2019-09-16
Vierrohr-Messgerät für maximale Durchflussraten, als Getrenntausführung
mit bis zu 4 I/Os
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Für höchste Durchflüsse und überragende Leistung in
On-/Offshore-Anwendungen der Öl- und Gasindustrie
Geräteeigenschaften
• Nennweite: DN 300...400 (12...16")
• Vierrohrsystem mit geringem Druckabfall
• Außenmaterial vollständig aus 1.4435 (316L)
• Getrenntausführung mit bis zu 4 Ein-/Ausgängen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Standardkabel zwischen Messaufnehmer und -umformer
Products
Technische Information
Proline Promass X 500
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Profitabel – hochpräzise Messung riesiger Mengen mit nur
einer einzigen Einbaustelle
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass X 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass X 500

  • Seite 1 Products Solutions Services TI01289D/06/DE/06.19 71451120 2019-09-16 Technische Information Proline Promass X 500 Coriolis-Durchflussmessgerät Vierrohr-Messgerät für maximale Durchflussraten, als Getrenntausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Profitabel – hochpräzise Messung riesiger Mengen mit nur stoffeigenschaften wie Viskosität und Dichte...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass X 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Lagerungstemperatur ......60 Klimaklasse .
  • Seite 3 Proline Promass X 500 Anwendungspakete ..... . . 101 Diagnosefunktionalitäten ..... . 101 Heartbeat Technology .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass X 500 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass X 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Dichtemessung

    Proline Promass X 500 durch die gegenphasige Schwingung der beiden Messrohre erreicht. Das Messprinzip arbeitet grund- sätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz...

  • Seite 7: Messeinrichtung

    Proline Promass X 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska- bel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...

  • Seite 8: Gerätearchitektur

    Proline Promass X 500 Anschlussgehäuse Messaufnehmer Bestellmerkmal "Sensor Anschlussgehäuse", Option L, "Guss, rostfrei": 1.4409 (CF3M) ähnlich zu 316L Messaufnehmer Promass X • Kompaktes, gebogenes Vierrohrsystem zur Erfassung größter Durch- flussmengen, offshore-tauglich und hochgenau • Gleichzeitige Messung von Durchfluss, Volumenfluss, Dichte und Tem- peratur (multivariable) •...
  • Seite 9 Proline Promass X 500 Funktion/Schnittstelle Werkeinstellung Empfehlung Schreibschutz via Hardware-Verriegelungs- Nicht aktiviert. Individuell nach Risikoabschätzung. schalter →  9 Freigabecode Nicht aktiviert Bei der Inbetriebnahme einen individuel- (gilt auch für Webserver Login oder FieldCare- (0000). len Freigabecode vergeben. Verbindung) →  9 WLAN Aktiviert.
  • Seite 10 Proline Promass X 500 Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Netzwerkschlüssel sollte bei der Inbetriebnahme angepasst werden. • Bei der Definition und Verwaltung des Freigabecodes bzw. Netzwerkschlüssels sind die allgemein üblichen Regeln für die Generierung eines sicheren Passworts zu berücksichtigen.

  • Seite 11: Eingang

    Proline Promass X 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [t/h] [tn. sh./h] 0 … 4 100 0 …...

  • Seite 12: Messdynamik

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 13 Proline Promass X 500 Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen •...

  • Seite 14: Ausgang

    Proline Promass X 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …4 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
  • Seite 15 Proline Promass X 500 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 und 4 Optionen für Aus-/Eingang 2 →  14 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓...

  • Seite 16: Ausgangssignal

    Proline Promass X 500 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
  • Seite 17 Proline Promass X 500 Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 18 Proline Promass X 500 Stromausgang 4…20 mA Bestellmerkmal "Ausgang; Eingang 2" (21), "Ausgang; Eingang 3" (022) oder "Ausgang; Eingang 4" (023): Option B: Stromausgang 4 … 20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
  • Seite 19 Proline Promass X 500 Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 20 Proline Promass X 500 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.

  • Seite 21: Ausfallsignal

    Proline Promass X 500 Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt...
  • Seite 22 Proline Promass X 500 PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) PROFIBUS DP Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly PROFINET Gerätediagnose...

  • Seite 23: Webbrowser

    Proline Promass X 500 Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen •...

  • Seite 24: Ex-Anschlusswerte

    Proline Promass X 500 Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature...

  • Seite 25: Schleichmengenunterdrückung

    Proline Promass X 500 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...

  • Seite 26: Galvanische Trennung

    Proline Promass X 500 Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  106.
  • Seite 27 Proline Promass X 500 Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  106. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) •...
  • Seite 28 Proline Promass X 500 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
  • Seite 29 Proline Promass X 500 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 500 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
  • Seite 30 Proline Promass X 500 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...

  • Seite 31: Energieversorgung

    Proline Promass X 500 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  14.

  • Seite 32: Verfügbare Gerätestecker

    Proline Promass X 500 Messumformer und Anschlussgehäuse Messaufnehmer: Verbindungskabel Die räumlich getrennt montierten Messaufnehmer und Messumformer werden mit einem Verbin- dungskabel verbunden. Der Anschluss erfolgt über das Anschlussgehäuse des Messaufnehmers und dem Messumformergehäuse. Klemmenbelegung und Anschluss des Verbindungskabels: • Proline 500 – digital →  35 •...

  • Seite 33: Pinbelegung Gerätestecker

    Proline Promass X 500 Bestellmerkmal "Zubehör montiert", Option NB "Adapter RJ45 M12 (Serviceschnittstelle)" Bestellmerkmal Kabeleinführung/Anschluss →  35 "Zubehör montiert" Kabeleinführung Kabeleinführung Stecker M12 × 1 – Pinbelegung Gerätestecker FOUNDATION Fieldbus Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung...

  • Seite 34: Versorgungsspannung

    Proline Promass X 500 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Versorgungsspannung Bestellmerkmal...

  • Seite 35: Elektrischer Anschluss

    Proline Promass X 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 61 62 63 64 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Schutzerde (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...
  • Seite 36 Proline Promass X 500 Anschluss Messumformer: Proline 500 – digital A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:...
  • Seite 37 Proline Promass X 500 In einer Ringtopologie anschließen Geräteausführungen mit den Kommunikationsarten EtherNet/IP und PROFINET können in eine Ringtopologie eingebunden werden. Die Einbindung erfolgt über den Anschluss für die Signalüber- tragung (Ausgang 1) und dem Anschluss an die Serviceschnittstelle (CDI-RJ45).

  • Seite 38: Anschlussbeispiele

    Proline Promass X 500 Anschlussbeispiele Stromausgang 4 … 20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen;...
  • Seite 39 Proline Promass X 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →...
  • Seite 40 Proline Promass X 500 PROFIBUS DP A0028765  6 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
  • Seite 41 Proline Promass X 500 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  46 Messumformer Verbindungskabel zwischen den beiden Messumformern PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
  • Seite 42 Proline Promass X 500 PROFINET: Systemredundanz S2 A0039553  9 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  10 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
  • Seite 43 Proline Promass X 500 Modbus RS485 A0028765  11 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten...
  • Seite 44 Proline Promass X 500 Impuls-/Frequenzausgang 12345 A0028761  14 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  19 Schaltausgang A0028760  15 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  19...
  • Seite 45 Proline Promass X 500 A0029279  17 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  18 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...

  • Seite 46: Potenzialausgleich

    Proline Promass X 500 Statuseingang A0028764  20 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich. Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten: • Messstoff und Messaufnehmer auf demselben elektrischen Potenzial •...
  • Seite 47 Proline Promass X 500 PROFIBUS DP IEC 61158 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Übertragungsraten eingesetzt werden können. Empfohlen wird Kabeltyp A. Kabeltyp Wellenwiderstand 135 … 165 Ω bei einer Messfrequenz von 3 … 20 MHz Kabelkapazität...
  • Seite 48 Proline Promass X 500 Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation...
  • Seite 49 Proline Promass X 500 A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital Standardkabel Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar. Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω...
  • Seite 50 Proline Promass X 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm • A, B = 0,5 mm...

  • Seite 51: Leistungsmerkmale

    Proline Promass X 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (65 ft) Kabellängen (lieferbar)

  • Seite 52: Nullpunktstabilität

    Proline Promass X 500 Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 5,03 5,03 5,03 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10...

  • Seite 53: Reaktionszeit

    Proline Promass X 500 Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. (PremiumCal, für Massefluss) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).

  • Seite 54: Einfluss Messstoffdruck

    Proline Promass X 500 Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang.

  • Seite 55: Montage

    Proline Promass X 500 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...

  • Seite 56: Ein- Und Auslaufstrecken

    Proline Promass X 500 Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben →  22,  56 A0015589 Horizontale Einbaulage Messumfor- mer unten →  22,  56 A0015590 Horizontale Einbaulage Messumfor- →  22,  56 mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.

  • Seite 57: Montage Gehäuse Messumformer

    Proline Promass X 500 Montage Gehäuse Messum- Messumformer Proline 500 – digital former Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  23 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  24 Maßeinheit mm (in)

  • Seite 58: Spezielle Montagehinweise

    Proline Promass X 500 Messumformer Proline 500 Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Untergrund montie- ren.

  • Seite 59: Lebensmitteltauglichkeit

    Proline Promass X 500 Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen Hinweise im Kapitel "Zertifikate und Zulassun- gen/Lebensmitteltauglichkeit" beachten . Berstscheibe Prozessrelevante Informationen: →  64. WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.

  • Seite 60: Umgebung

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  62 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  102. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F) Endress+Hauser...

  • Seite 61: Klimaklasse

    Proline Promass X 500 Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69 bestellbar...

  • Seite 62: Prozess

    Proline Promass X 500 Prozess Messstofftemperaturbereich –50 … +180 °C (–58 … +356 °F) Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  29 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T...

  • Seite 63: Gehäuse Messaufnehmer

    Proline Promass X 500 Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1200 1000 PN 63 PN 40 PN 16 PN 10 [°C] [°F] A0029911-DE  30 Mit Flanschwerkstoff 1.4404 (316/316L) Flanschanschluss in Anlehnung an ASME B16.5...

  • Seite 64: Berstscheibe

    Proline Promass X 500 wird daher in Anwendungen mit hohen Gasdrücken dringend empfohlen und insbesondere in Anwendungen, in denen der Prozessdruck höher ist als 2/3 des Berstdrucks des Messaufnehmerge- häuses. Falls der austretende Messstoff kontrolliert abgeführt werden muss, ist ein Sensor mit Berstscheibe zu verwenden.

  • Seite 65: Druckverlust

    Proline Promass X 500 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...

  • Seite 66: Beheizungsmöglichkeiten

    Proline Promass X 500 Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Insbesondere unter kritischen klimatischen Verhältnissen ist sicherzustellen, daß die Tempera- turdifferenz zwischen Umgebungs- und Messstofftemperatur nicht >100 K beträgt. Geeignete Maßnahmen, wie etwa die Beheizung oder Isolation, sind zu treffen.

  • Seite 67: Eichbetrieb

    Proline Promass X 500 Eichbetrieb Optional ist das Messgerät nach OIML R117 geprüft und besitzt ein EU-Bewertungszertifikat, das zur Verwendung in EU-Baumusterprüfbescheinigungen nach Messgeräterichtlinie 2014/32/EU für den gesetzlich messtechnisch kontrollierten Einsatz ("Eichpflichtiger Verkehr") für Flüssigkeiten außer Wasser(Anhang VII) berechtigt. Die zugelassene Messstofftemperatur beträgt in diesen Anwendungen –10 …...

  • Seite 68: Konstruktiver Aufbau

    Proline Promass X 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
  • Seite 69 Proline Promass X 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm]...
  • Seite 70 Proline Promass X 500 Festflansch-Anschlüsse EN 1092-1, ASME B16.5 A0015621  33 Maßeinheit mm (in) Längentoleranz Maß L in mm: ±4 Flansch gemäss EN 1092-1 (DIN 2501 / DIN 2512N): PN 10 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option DAS [mm] [mm]...
  • Seite 71 Proline Promass X 500 Flansch gemäss EN 1092-1 (DIN 2501 / DIN 2512N): PN63 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option D3S [mm] [mm] [mm] [mm] [mm] [mm] [mm] 16 × Ø36 301,9 1 844 16 × Ø39 330,6 1 863 16 × Ø42...
  • Seite 72 Proline Promass X 500 Flansch gemäss ASME B16.5: Cl 600 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ACS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 685,8 603,3 20 × Ø41,1 83,2 363,3 1 912 Oberflächenrauhigkeit (Flansch): Ra 3,2 … 6,3 µm Zubehör Berstscheibe/Spülanschlüsse...
  • Seite 73 Proline Promass X 500 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  35 Wetterschutzhaube Proline 500 – digital 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  36 Wetterschutzhaube Proline 500 Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
  • Seite 74 Proline Promass X 500 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. A0033606  38 Maßeinheit mm (in) Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7)

  • Seite 75: Abmessungen In Us-Einheiten

    Proline Promass X 500 70 (2.8) A0033597  40 Maßeinheit mm (in) Abmessungen in US-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
  • Seite 76 Proline Promass X 500 A0033788 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [in] [in] [in] [in] [in] [in] [in] 7,40 3,35 4,06 12,5 8,54 5,12 9,41 Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer"...
  • Seite 77 Proline Promass X 500 Festflansch-Anschlüsse ASME B16.5 A0015621  41 Maßeinheit mm (in) Längentoleranz Maß L in inch: ±0,16 Flansch gemäss ASME B16.5: Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [in] [in] [in] [in] [in] [in] [in] 19,00 17,00 12 ×...
  • Seite 78 Proline Promass X 500 Zubehör Berstscheibe/Spülanschlüsse 35 (1.38) ca. 75 (approx. 2.95) SW 1" A0029972  42 Anschlussstutzen für Spülanschlüsse: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" Anschlussstutzen mit Berstscheibe: Bestellmerkmal "Sensoroption", Option CA "Berstscheibe" [in] [in] [in] 7,17 21,54 7,17...
  • Seite 79 Proline Promass X 500 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  44 Wetterschutzhaube Proline 500 Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet. Proline 500 – digital Externe WLAN-Antenne am Gerät montiert...
  • Seite 80 Proline Promass X 500 A0033606  46 Maßeinheit mm (in) Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  47 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.

  • Seite 81: Gewicht

    Proline Promass X 500 Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit ASME B16.5 Class 150-Flanschen. Messumformer • Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs) • Proline 500 – digital Aluminium: 2,4 kg (5,3 lbs) •...
  • Seite 82 Proline Promass X 500 Kabeleinführungen/-verschraubungen A0028352  49 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½"...

  • Seite 83: Prozessanschlüsse

    Proline Promass X 500 Verbindungskabel Messaufnehmer - Messumformer Proline 500 – digital PVC-Kabel mit Kupferschirm Verbindungskabel Messaufnehmer - Messumformer Proline 500 • Standardkabel: PVC-Kabel mit Kupferschirm • Verstärktes Kabel: PVC-Kabel mit Kupferschirm und zusätzlichem Stahldraht-Geflechtmantel Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche •...

  • Seite 84: Sprachen

    Proline Promass X 500 Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver →  104 • WLAN-Zugriff auf das Gerät mittels mobilem Handbediengerät, Tablet oder Smartphone Sicherheit im Betrieb •...

  • Seite 85: Fernbedienung

    Proline Promass X 500 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Fernbedienung Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang verfügbar.
  • Seite 86 Proline Promass X 500 Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Fieldbus verfüg- bar. A0028837  53 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk...
  • Seite 87 Proline Promass X 500 Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar. A0028838  55 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät...
  • Seite 88 Proline Promass X 500 Sterntopologie A0032078  57 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 89 Proline Promass X 500 Sterntopologie A0026545  59 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...

  • Seite 90: Serviceschnittstelle

    Proline Promass X 500 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt zu Punkt Verbindung auf- gebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
  • Seite 91 Proline Promass X 500 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 92: Netzwerk Integration

    Proline Promass X 500 Netzwerk Integration Mit dem optionalen Anwendungspaket OPC-UA-Server kann das Gerät über die Serviceschnittstelle (CDI-RJ45 und WLAN) in ein Ethernet-Netzwerk eingebunden werden und mit OPC-UA Clienten kommunizieren. Bei dieser Verwendung ist auf die IT-Sicherheit zu achten. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de):...

  • Seite 93: Webserver

    Proline Promass X 500 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  104 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART Betriebsanleitung BA01202S...

  • Seite 94: Zusatzinformationen Speicherkonzept

    Proline Promass X 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: Nennweite Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“) etc.

  • Seite 95: Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
  • Seite 96 Proline Promass X 500 Non-Ex / Ex ec Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart Non - Ex Non-Ex II3G Ex ec IIC T5…T1 Gc II3G Ex ec IIC T5…T4 Gc II3G Ex ec IIC T5…T1 Gc Aktuell sind die folgenden Ex-Ausführungen lieferbar:...
  • Seite 97 Proline Promass X 500 Ex db Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II2G Ex db ia IIC T6…T4 Gb II1/2G Ex ia IIC T6…T1 Ga/Gb II2G Ex db ia IIB T6…T4 Gb II1/2G Ex ia IIB T6…T1 Ga/Gb II2G Ex db ia IIC T6…T4 Gb II2G Ex ia IIC T6…T1 Gb...

  • Seite 98: Pharmatauglichkeit

    Proline Promass X 500 Ex nA Messumformer Messaufnehmer Class I, Zone 2 AEx/ Ex nA IIC T5...T4 Gc Class I, Zone 2 AEx/ Ex nA IIC T5...T1 Gc Ex tb Messumformer Messaufnehmer Zone 21 AEx/ Ex tb IIIC T85°C Db Zone 21 AEx/ Ex ia tb IIIC T** °C Db...

  • Seite 99: Zertifizierung Profinet

    • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: •...

  • Seite 100: Externe Normen Und Richtlinien

    • Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser...

  • Seite 101: Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 102: Sonderdichte

    Sonderdokumentation zum Anwendungspaket „OPC-UA-Server“ →  106. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 103: Kommunikationsspezifisches Zubehör

    Proline Promass X 500 Externe WLAN-Antenne Externe WLAN-Antenne mit 1,5 m (59,1 in) Verbindungskabel und zwei Befesti- gungswinkel. Bestellmerkmal "Zubehör beigelegt", Option P8 "Wireless Antenne Weitbereich".  • Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.

  • Seite 104: Servicespezifisches Zubehör

    Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 105: Systemkomponenten

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixc- ode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 106: Geräteabhängige Zusatzdokumentation

    Proline Promass X 500 Kurzanleitung zum Messumformer Dokumentationscode FOUNDATION Messgerät HART Fieldbus PROFIBUS PA PROFIBUS DP Modbus RS485 EtherNet/IP PROFINET Proline 500 – digital KA01315D KA01233D KA01392D KA01390D KA01319D KA01346D KA01351D Proline 500 KA01314D KA01291D KA01391D KA01389D KA01318D KA01347D KA01350D Betriebsanleitung Messgerät...

  • Seite 107: Eingetragene Marken

    Proline Promass X 500 Inhalt Dokumentationscode HART FOUNDATION PROFIBUS PA PROFIBUS DP Modbus RS485 PROFINET EtherNet/IP Fieldbus Webserver SD01666D SD01669D SD01668D SD02232D SD01667D SD01971D SD01970D Heartbeat Technology SD01643D SD01608D SD01705D SD02203D SD01704D SD01989D SD01983D Konzentrationsmes- SD01645D SD01709D SD01711D SD02213D SD01710D...
