Gehäuse Messaufnehmer - Endress+Hauser Proline Promass X 500 Technische Information

Proline Promass X 500
Gehäuse Messaufnehmer
Endress+Hauser

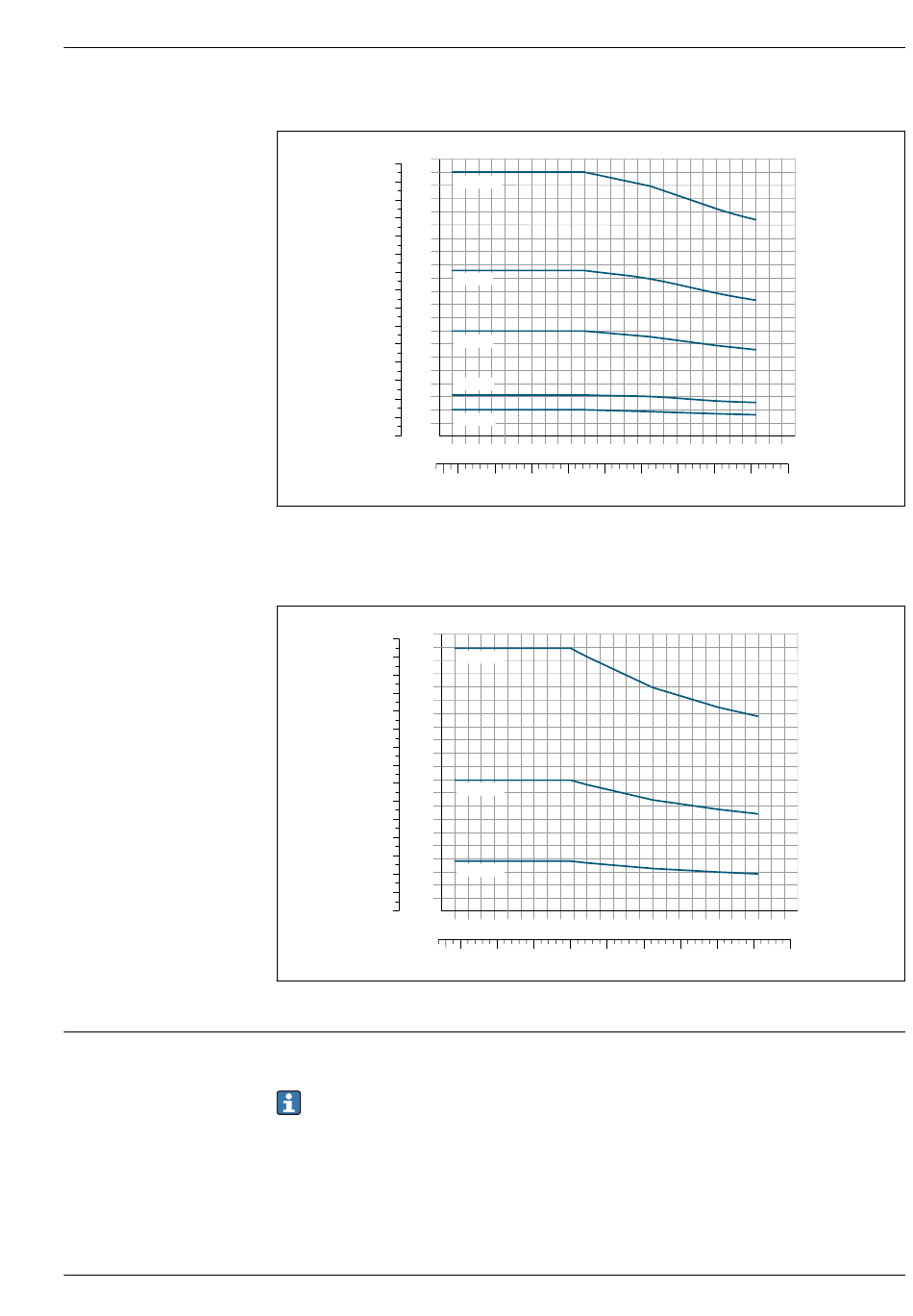

Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
[psi] [bar]
100
1400
90
1200
80
70
1000
60
800
50
600
40
30
400
20
200
10
0 0
-50
-50
 30 Mit Flanschwerkstoff 1.4404 (316/316L)
Flanschanschluss in Anlehnung an ASME B16.5
[psi] [bar]
100
1400
90
1200
80
70
1000
60
800
50
600
40
30
400
20
200
10
0 0
-50
 31 Mit Flanschwerkstoff 1.4404 (316/316L)
Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende
Elektronik und Mechanik.
Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abra-
siven Flüssigkeiten), wird die Flüssigkeit vom Messaufnehmergehäuse zunächst zurückgehal-
ten.
Sollte es zu einem Ausfall eines Messrohrs kommen, steigt der Druck im Messaufnehmergehäuse
entsprechend dem Betriebsdruck an. Wenn der Betreiber entscheidet, dass die Nenndruck-
Werte/der Berstdruck des Messaufnehmergehäuses keine ausreichende Sicherheit bietet, kann das
Messgerät mit einer Berstscheibe ausgestattet werden. Dadurch wird verhindert, dass sich im Inne-
ren des Messaufnehmergehäuses ein zu hoher Druck aufbaut. Die Verwendung einer Berstscheibe
PN 100
PN 63
PN 40
PN 16
PN 10
0 50
0 50 100 150
Cl. 600
Cl. 300
Cl. 150
0 50
-50 0 50 100 150
100 150 200 [°C]
200 250 300 350 400
100 150 200
200 250 300 350 400
[°F]
A0029911-DE
[°C]
[°F]
A0029912-DE
63
