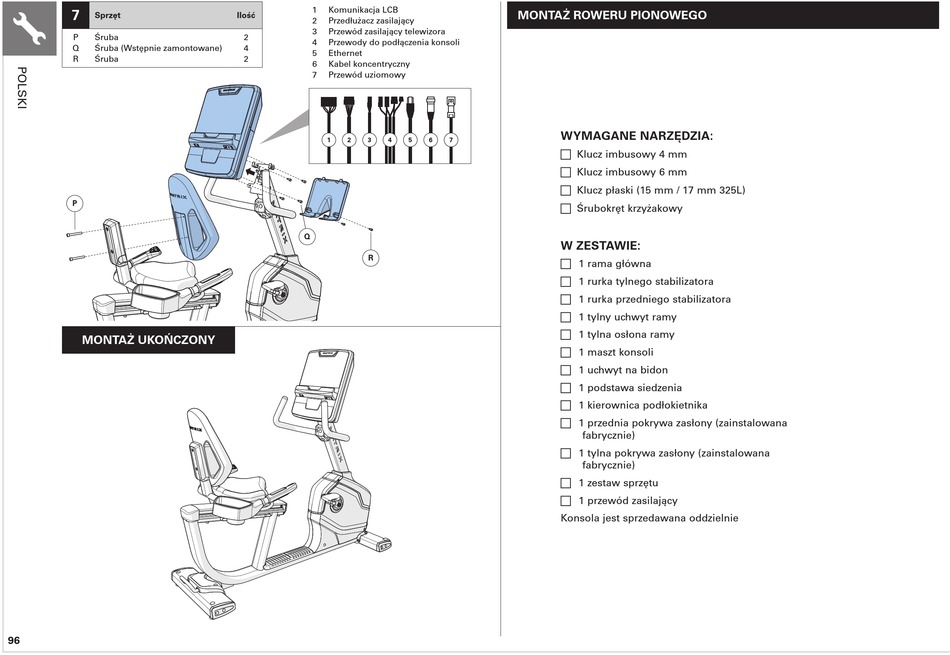

7
Sprzęt
P Śruba
Q Śruba (Wstępnie zamontowane)
R Śruba
P
MONTAŻ UKOŃCZONY
96
1 Komunikacja LCB
Ilość
2 Przedłużacz zasilający
3 Przewód zasilający telewizora
2
4 Przewody do podłączenia konsoli
4
5 Ethernet
2
6 Kabel koncentryczny
7 Przewód uziomowy
1 2 3 4 5
Q
R
MONTAŻ ROWERU PIONOWEGO
WYMAGANE NARZĘDZIA:
6 7
F Klucz imbusowy 4 mm
F Klucz imbusowy 6 mm
F Klucz płaski (15 mm / 17 mm 325L)
F Śrubokręt krzyżakowy
W ZESTAWIE:
F 1 rama główna
F 1 rurka tylnego stabilizatora
F 1 rurka przedniego stabilizatora
F 1 tylny uchwyt ramy
F 1 tylna osłona ramy
F 1 maszt konsoli
F 1 uchwyt na bidon
F 1 podstawa siedzenia
F 1 kierownica podłokietnika
F 1 przednia pokrywa zasłony (zainstalowana
fabrycznie)
F 1 tylna pokrywa zasłony (zainstalowana
fabrycznie)
F 1 zestaw sprzętu
F 1 przewód zasilający
Konsola jest sprzedawana oddzielnie
