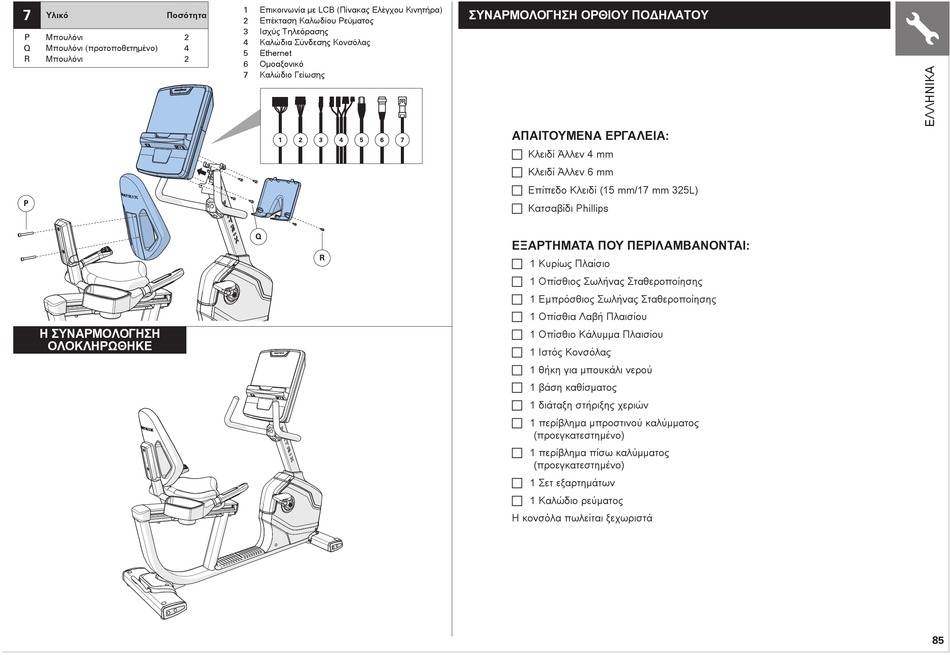

7
Υλικό Ποσότητα
Μπουλόνι
P 2
Μπουλόνι (προτοποθετημένο)
Q 4
R Μπουλόνι 2
P
Η ΣΥΝΑΡΜΟΛΟΓΗΣΗ
ΟΛΟΚΛΗΡΩΘΗΚΕ
Επικοινωνία με LCB (Πίνακας Ελέγχου Κινητήρα)
1
2 Επέκταση Καλωδίου Ρεύματος
3 Ισχύς Τηλεόρασης
4 Καλώδια Σύνδεσης Κονσόλας
Ethernet
5
Ομοαξονικό
6
7 Καλώδιο Γείωσης
1 2 3 4 5 6 7
Q
R
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΟΡΘΙΟΥ ΠΟΔΗΛΑΤΟΥ
ΑΠΑΙΤΟΥΜΕΝΑ ΕΡΓΑΛΕΙΑ:
F Κλειδί Άλλεν 4 mm
F Κλειδί Άλλεν 6 mm
F Επίπεδο Κλειδί (15 mm/17 mm 325L)
F Κατσαβίδι Phillips
ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ:
F 1 Κυρίως Πλαίσιο
F 1 Οπίσθιος Σωλήνας Σταθεροποίησης
F 1 Εμπρόσθιος Σωλήνας Σταθεροποίησης
F 1 Οπίσθια Λαβή Πλαισίου
F 1 Οπίσθιο Κάλυμμα Πλαισίου
F 1 Ιστός Κονσόλας
F 1 θήκη για μπουκάλι νερού
F 1 βάση καθίσματος
F 1 διάταξη στήριξης χεριών
F 1 περίβλημα μπροστινού καλύμματος
(προεγκατεστημένο)
F 1 περίβλημα πίσω καλύμματος
(προεγκατεστημένο)
F 1 Σετ εξαρτημάτων
F 1 Καλώδιο ρεύματος
Η κονσόλα πωλείται ξεχωριστά
