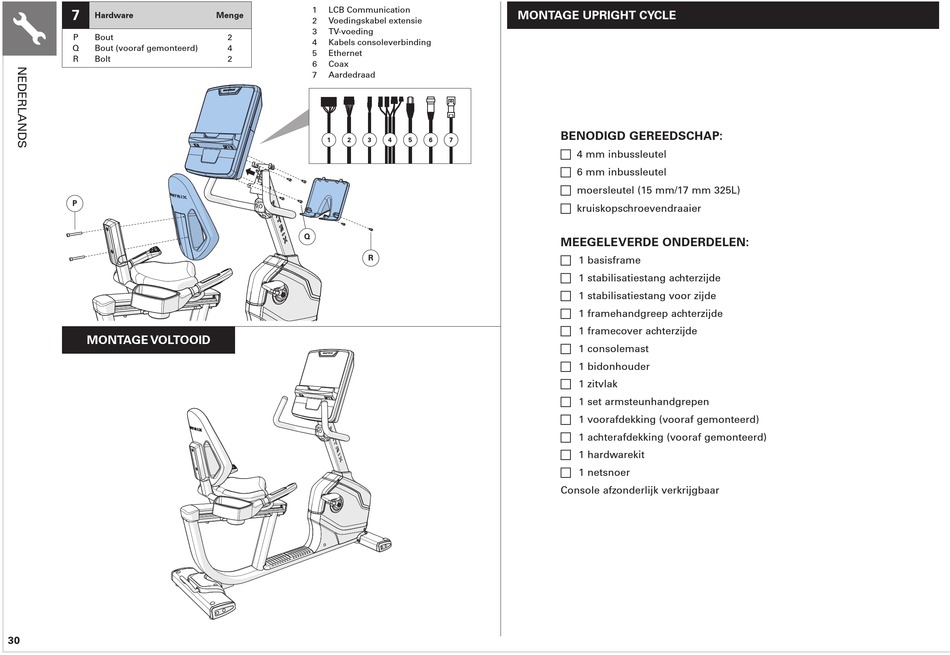

7
Hardware
P Bout
Q Bout (vooraf gemonteerd)
R Bolt
P
MONTAGE VOLTOOID
30
1 LCB Communication
Menge
2 Voedingskabel extensie
3 TV-voeding
2
4 Kabels consoleverbinding
4
5 Ethernet
2
6 Coax
7 Aardedraad
1 2 3 4
Q
R
MONTAGE UPRIGHT CYCLE
BENODIGD GEREEDSCHAP:
5 6 7
F 4 mm inbussleutel
F 6 mm inbussleutel
F moersleutel (15 mm/17 mm 325L)
F kruiskopschroevendraaier
MEEGELEVERDE ONDERDELEN:
F 1 basisframe
F 1 stabilisatiestang achterzijde
F 1 stabilisatiestang voor zijde
F 1 framehandgreep achterzijde
F 1 framecover achterzijde
F 1 consolemast
F 1 bidonhouder
F 1 zitvlak
F 1 set armsteunhandgrepen
F 1 voorafdekking (vooraf gemonteerd)
F 1 achterafdekking (vooraf gemonteerd)
F 1 hardwarekit
F 1 netsnoer
Console afzonderlijk verkrijgbaar
