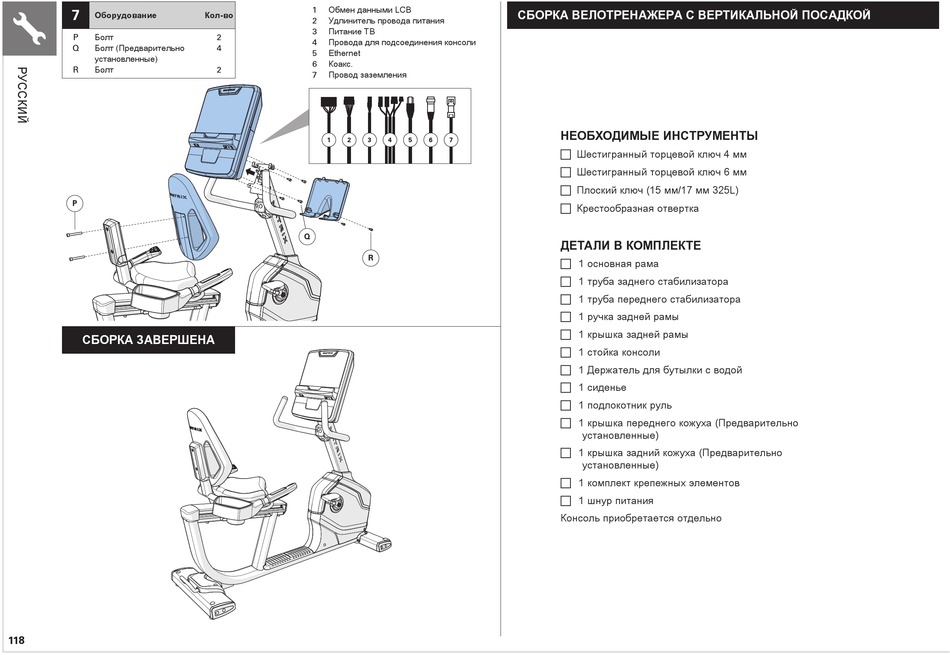

Matrix ENDURANCE Bedienungsanleitung Seite 118

7
Оборудование
Болт
P
Болт (Предварительно
Q
установленные)
R Болт
P
СБОРКА ЗАВЕРШЕНА
118
Обмен данными LCB
1
Кол-во
2 Удлинитель провода питания
3 Питание ТВ
2
4 Провода для подсоединения консоли
4
Ethernet
5
Коакс.
6
2
7 Провод заземления
1 2 3
Q
R
СБОРКА ВЕЛОТРЕНАЖЕРА С ВЕРТИКАЛЬНОЙ ПОСАДКОЙ
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
4 5 6 7
F Шестигранный торцевой ключ 4 мм
F Шестигранный торцевой ключ 6 мм
F Плоский ключ (15 мм/17 мм 325L)
F Крестообразная отвертка
ДЕТАЛИ В КОМПЛЕКТЕ
F 1 основная рама
F 1 труба заднего стабилизатора
F 1 труба переднего стабилизатора
F 1 ручка задней рамы
F 1 крышка задней рамы
F 1 стойка консоли
F 1 Держатель для бутылки с водой
F 1 сиденье
F 1 подлокотник руль
F 1 крышка переднего кожуха (Предварительно
F 1 крышка задний кожуха (Предварительно
F 1 комплект крепежных элементов
F 1 шнур питания
Консоль приобретается отдельно
установленные)
установленные)
