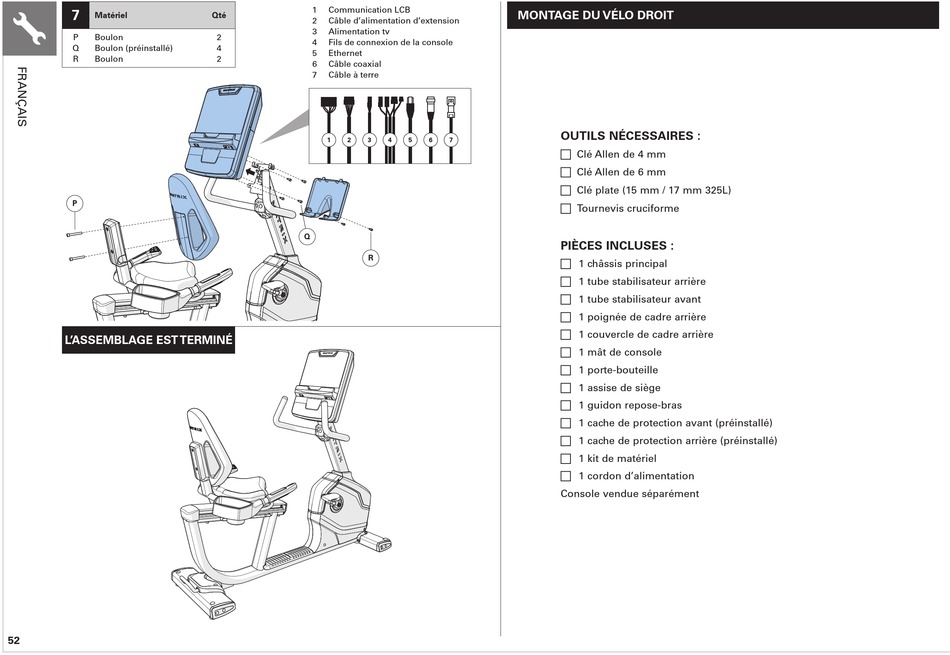

7
Matériel
P Boulon
Q Boulon (préinstallé)
R Boulon
P
L'ASSEMBLAGE EST TERMINÉ
52
1 Communication LCB
Qté
2 Câble d'alimentation d'extension
3 Alimentation tv
2
4 Fils de connexion de la console
4
5 Ethernet
2
6 Câble coaxial
7 Câble à terre
1 2 3 4
Q
R
MONTAGE DU VÉLO DROIT
OUTILS NÉCESSAIRES :
5 6 7
F Clé Allen de 4 mm
F Clé Allen de 6 mm
F Clé plate (15 mm / 17 mm 325L)
F Tournevis cruciforme
PIÈCES INCLUSES :
F 1 châssis principal
F 1 tube stabilisateur arrière
F 1 tube stabilisateur avant
F 1 poignée de cadre arrière
F 1 couvercle de cadre arrière
F 1 mât de console
F 1 porte-bouteille
F 1 assise de siège
F 1 guidon repose-bras
F 1 cache de protection avant (préinstallé)
F 1 cache de protection arrière (préinstallé)
F 1 kit de matériel
F 1 cordon d'alimentation
Console vendue séparément
