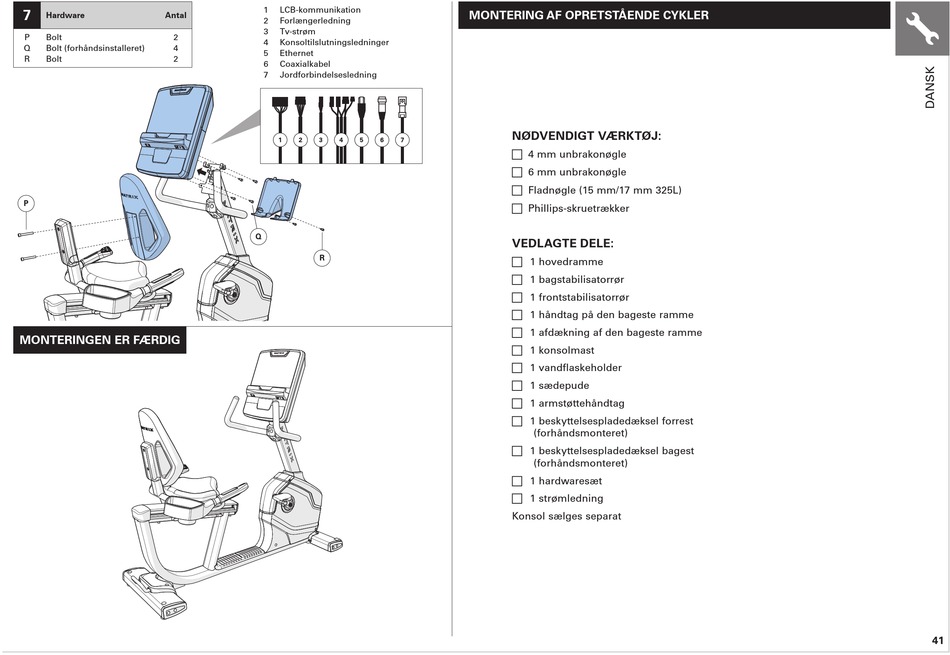

7
Hardware Antal
P Bolt 2
Q Bolt (forhåndsinstalleret) 4
R Bolt 2
P
MONTERINGEN ER FÆRDIG
1 LCB-kommunikation
2 Forlængerledning
3 Tv-strøm
4 Konsoltilslutningsledninger
5 Ethernet
6 Coaxialkabel
7 Jordforbindelsesledning
1 2 3 4 5 6 7
Q
R
MONTERING AF OPRETSTÅENDE CYKLER
NØDVENDIGT VÆRKTØJ:
F 4 mm unbrakonøgle
F 6 mm unbrakonøgle
F Fladnøgle (15 mm/17 mm 325L)
F Phillips-skruetrækker
VEDLAGTE DELE:
F 1 hovedramme
F 1 bagstabilisatorrør
F 1 frontstabilisatorrør
F 1 håndtag på den bageste ramme
F 1 afdækning af den bageste ramme
F 1 konsolmast
F 1 vandflaskeholder
F 1 sædepude
F 1 armstøttehåndtag
F 1 beskyttelsespladedæksel forrest
(forhåndsmonteret)
F 1 beskyttelsespladedæksel bagest
(forhåndsmonteret)
F 1 hardwaresæt
F 1 strømledning
Konsol sælges separat
