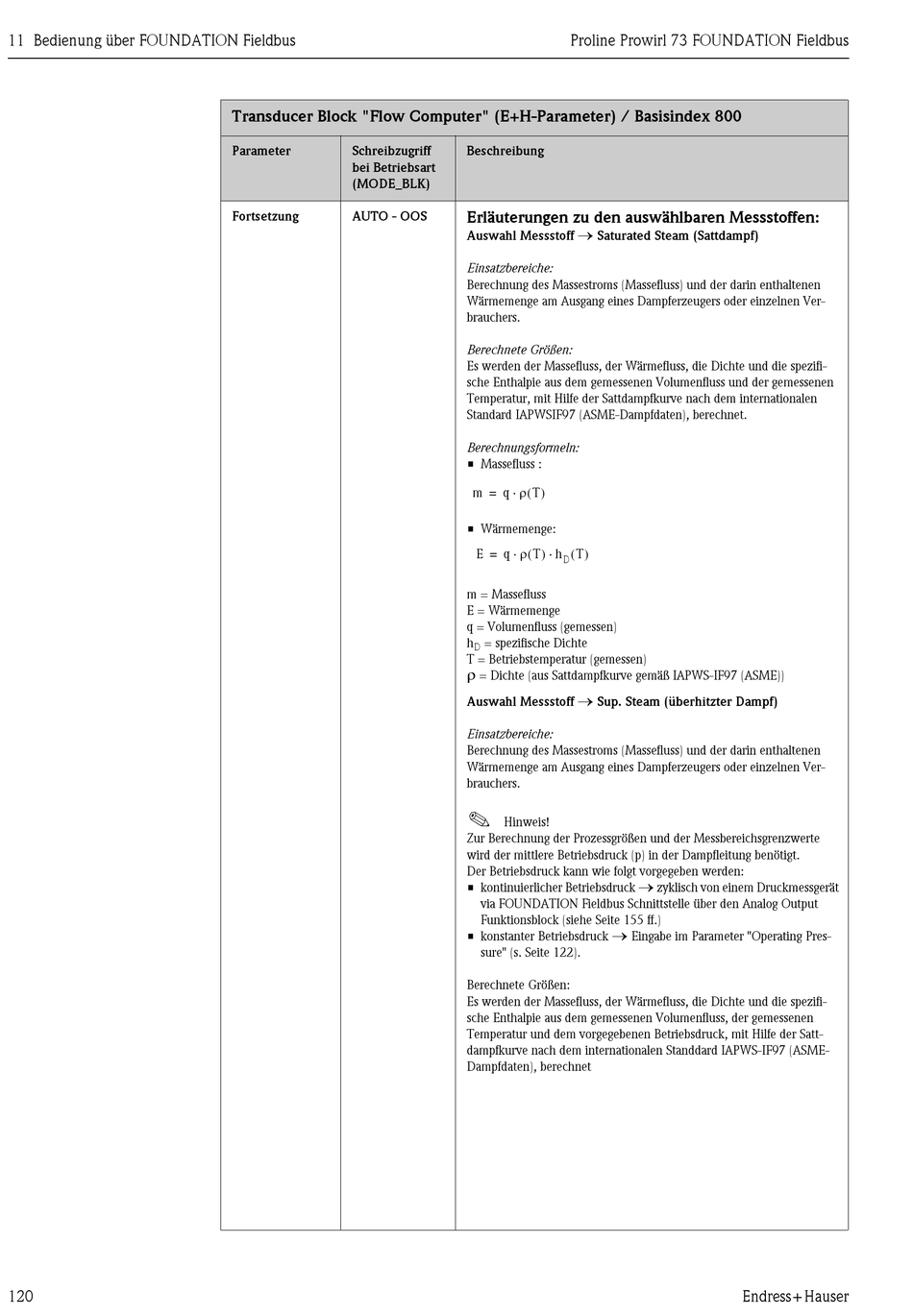

11 Bedienung über FOUNDATION Fieldbus
120
Transducer Block "Flow Computer" (E+H-Parameter) / Basisindex 800
Parameter Schreibzugriff
bei Betriebsart
(MODE_BLK)
Fortsetzung AUTO - OOS
Proline Prowirl 73 FOUNDATION Fieldbus
Beschreibung
Erläuterungen zu den auswählbaren Messstoffen:

Auswahl Messstoff Saturated Steam (Sattdampf)
Einsatzbereiche:
Berechnung des Massestroms (Massefluss) und der darin enthaltenen
Wärmemenge am Ausgang eines Dampferzeugers oder einzelnen Ver-
brauchers.
Berechnete Größen:
Es werden der Massefluss, der Wärmefluss, die Dichte und die spezifi-
sche Enthalpie aus dem gemessenen Volumenfluss und der gemessenen
Temperatur, mit Hilfe der Sattdampfkurve nach dem internationalen
Standard IAPWSIF97 (ASME-Dampfdaten), berechnet.
Berechnungsformeln:
• Massefluss :
q  T   
m
=
• Wärmemenge:
q  T   h   T  
E
=
D
m = Massefluss
E = Wärmemenge
q = Volumenfluss (gemessen)
h = spezifische Dichte
D
T = Betriebstemperatur (gemessen)

= Dichte (aus Sattdampfkurve gemäß IAPWS-IF97 (ASME))

Auswahl Messstoff Sup. Steam (überhitzter Dampf)
Einsatzbereiche:
Berechnung des Massestroms (Massefluss) und der darin enthaltenen
Wärmemenge am Ausgang eines Dampferzeugers oder einzelnen Ver-
brauchers.
!
Hinweis!
Zur Berechnung der Prozessgrößen und der Messbereichsgrenzwerte
wird der mittlere Betriebsdruck (p) in der Dampfleitung benötigt.
Der Betriebsdruck kann wie folgt vorgegeben werden:

• kontinuierlicher Betriebsdruck
via FOUNDATION Fieldbus Schnittstelle über den Analog Output
Funktionsblock (siehe Seite 155 ff.)

• konstanter Betriebsdruck Eingabe im Parameter "Operating Pres-
sure" (s. Seite 122).
Berechnete Größen:
Es werden der Massefluss, der Wärmefluss, die Dichte und die spezifi-
sche Enthalpie aus dem gemessenen Volumenfluss, der gemessenen
Temperatur und dem vorgegebenen Betriebsdruck, mit Hilfe der Satt-
dampfkurve nach dem internationalen Standdard IAPWS-IF97 (ASME-
Dampfdaten), berechnet
zyklisch von einem Druckmessgerät
