3 Montage
!
14
3.2.5
Ein- und Auslaufstrecken
Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, sind mindestens die untenste-
henden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist
die längste angegebene Einlaufstrecke einzuhalten.
1
15 x DN
A
3
20 x DN
A
5
25 x DN
A

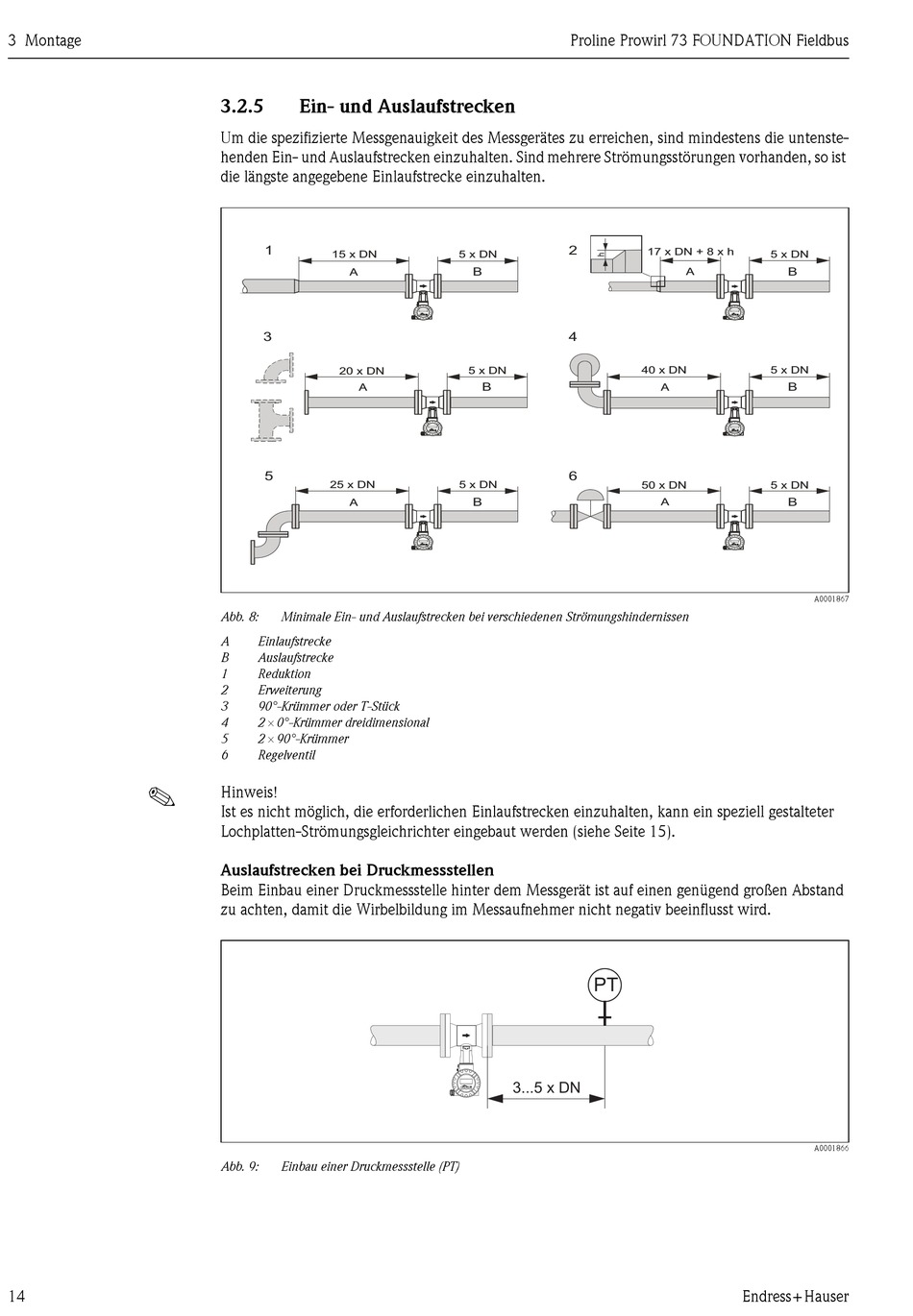

Abb. 8:
Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
A
Einlaufstrecke
B
Auslaufstrecke
1
Reduktion
2
Erweiterung
3
90°-Krümmer oder T-Stück
2 0°-Krümmer dreidimensional
4
2 90°-Krümmer
5
6
Regelventil
Hinweis!
Ist es nicht möglich, die erforderlichen Einlaufstrecken einzuhalten, kann ein speziell gestalteter
Lochplatten-Strömungsgleichrichter eingebaut werden (siehe Seite 15).
Auslaufstrecken bei Druckmessstellen
Beim Einbau einer Druckmessstelle hinter dem Messgerät ist auf einen genügend großen Abstand
zu achten, damit die Wirbelbildung im Messaufnehmer nicht negativ beeinflusst wird.
Abb. 9:
Einbau einer Druckmessstelle (PT)
Proline Prowirl 73 FOUNDATION Fieldbus
2
5 x DN
B
4
5 x DN
B
6
5 x DN
B
PT
3...5 x DN
Esc
-
+
E
17 x DN + 8 x h
5 x DN
A
B
40 x DN
5 x DN
B
A
50 x DN
5 x DN
A
B
Endress+Hauser
A0001867
A0001866
