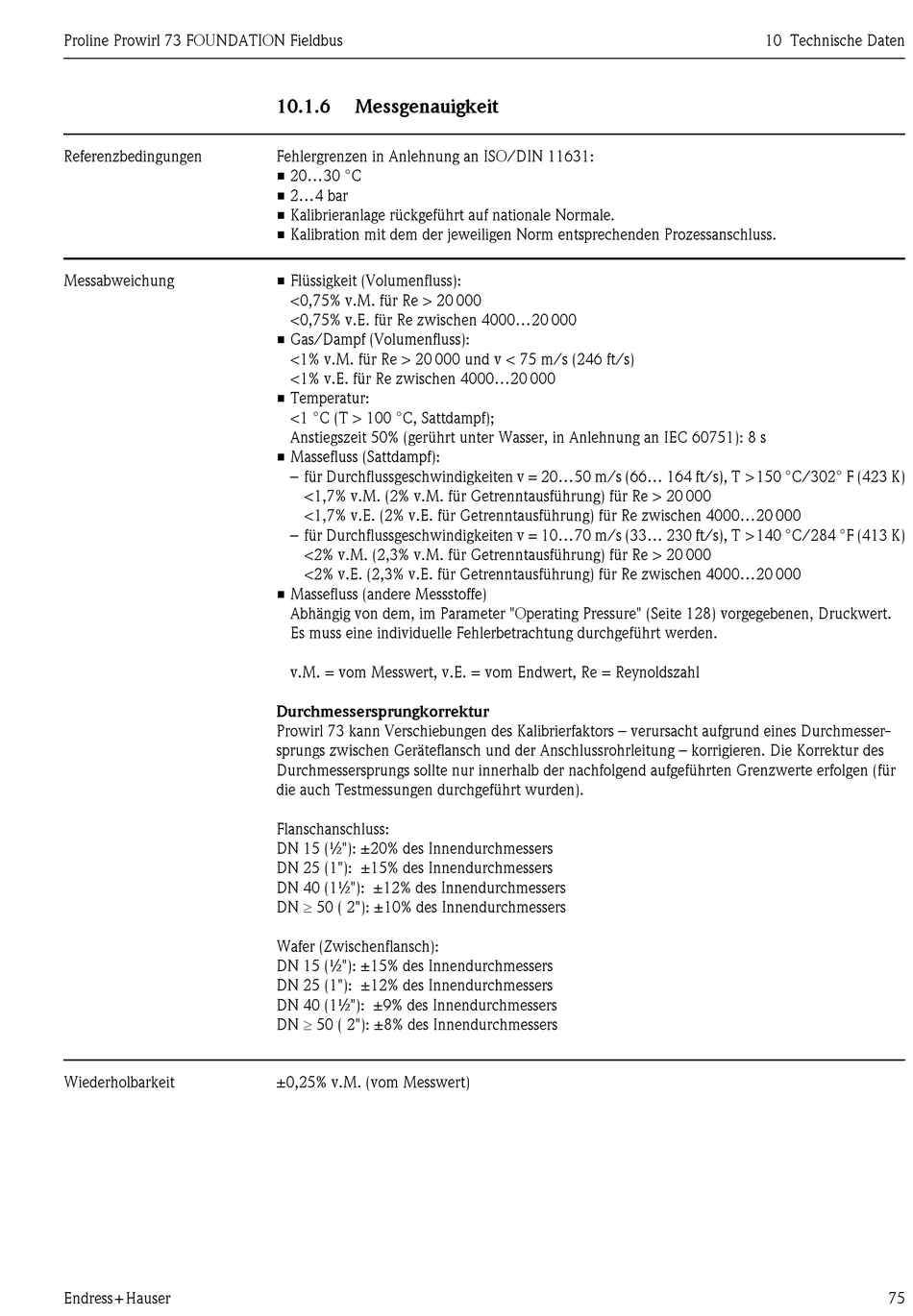

Proline Prowirl 73 FOUNDATION Fieldbus
Referenzbedingungen
Messabweichung
Wiederholbarkeit
Endress+Hauser
10.1.6

Messgenauigkeit

Fehlergrenzen in Anlehnung an ISO/DIN 11631:
• 20...30 °C
• 2...4 bar
• Kalibrieranlage rückgeführt auf nationale Normale.
• Kalibration mit dem der jeweiligen Norm entsprechenden Prozessanschluss.
• Flüssigkeit (Volumenfluss):
<0,75% v.M. für Re > 20 000
<0,75% v.E. für Re zwischen 4000...20 000
• Gas/Dampf (Volumenfluss):
<1% v.M. für Re > 20 000 und v < 75 m/s (246 ft/s)
<1% v.E. für Re zwischen 4000...20 000
• Temperatur:
<1 °C (T > 100 °C, Sattdampf);
Anstiegszeit 50% (gerührt unter Wasser, in Anlehnung an IEC 60751): 8 s
• Massefluss (Sattdampf):
– für Durchflussgeschwindigkeiten v = 20...50 m/s (66... 164 ft/s), T >150 °C/302° F (423 K)
<1,7% v.M. (2% v.M. für Getrenntausführung) für Re > 20 000
<1,7% v.E. (2% v.E. für Getrenntausführung) für Re zwischen 4000...20 000
– für Durchflussgeschwindigkeiten v = 10...70 m/s (33... 230 ft/s), T >140 °C/284 °F (413 K)
<2% v.M. (2,3% v.M. für Getrenntausführung) für Re > 20 000
<2% v.E. (2,3% v.E. für Getrenntausführung) für Re zwischen 4000...20 000
• Massefluss (andere Messstoffe)
Abhängig von dem, im Parameter "Operating Pressure" (Seite 128) vorgegebenen, Druckwert.
Es muss eine individuelle Fehlerbetrachtung durchgeführt werden.
v.M. = vom Messwert, v.E. = vom Endwert, Re = Reynoldszahl
Durchmessersprungkorrektur
Prowirl 73 kann Verschiebungen des Kalibrierfaktors – verursacht aufgrund eines Durchmesser-
sprungs zwischen Geräteflansch und der Anschlussrohrleitung – korrigieren. Die Korrektur des
Durchmessersprungs sollte nur innerhalb der nachfolgend aufgeführten Grenzwerte erfolgen (für
die auch Testmessungen durchgeführt wurden).
Flanschanschluss:
DN 15 (½"): ±20% des Innendurchmessers
DN 25 (1"): ±15% des Innendurchmessers
DN 40 (1½"): ±12% des Innendurchmessers
DN  50 ( 2"): ±10% des Innendurchmessers
Wafer (Zwischenflansch):
DN 15 (½"): ±15% des Innendurchmessers
DN 25 (1"): ±12% des Innendurchmessers
DN 40 (1½"): ±9% des Innendurchmessers
DN  50 ( 2"): ±8% des Innendurchmessers
±0,25% v.M. (vom Messwert)
10 Technische Daten
75
