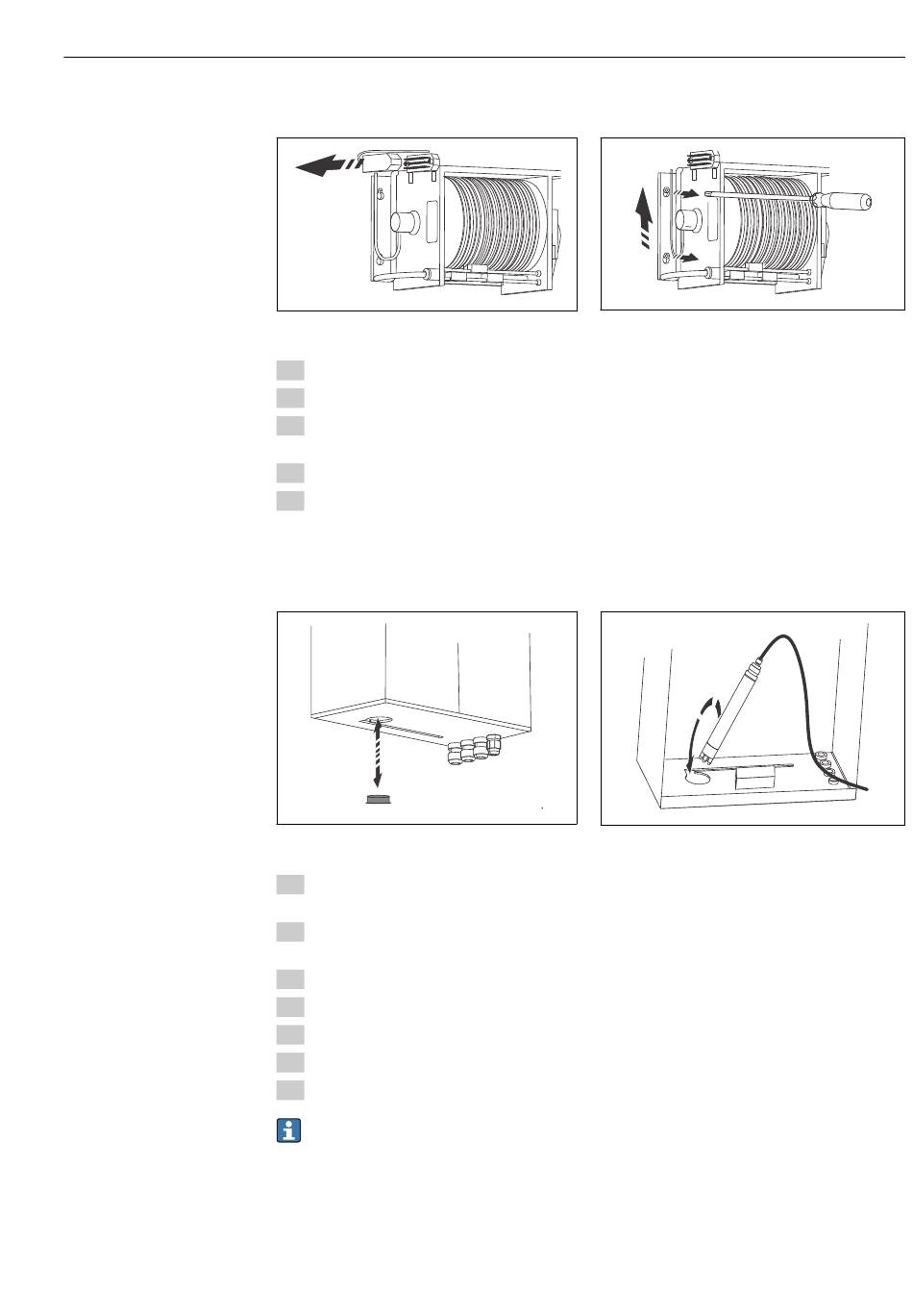

Demontage Wickeleinheit
16
Anschlusstecker
1. Entnehmen Sie den Sensor aus dem Gehäuse.
2. Lösen Sie den Stecker an der Wickeleinheit.→ 16, 29
3. Lösen Sie die Schrauben an der Wickeleinheit mit dem mitgelieferten Innensechs-
kantschlüssel.→ 17, 29
4. Heben Sie die Wickeleinheit an und hängen Sie sie aus.
5. Stellen Sie die Einheit auf eine saubere Oberfläche ab.
Durch das Entfernen der Wickeleinheit ist der Zugang zur Sensordurchführung
am Gehäuseboden nicht mehr blockiert.
Sensordurchführung
18
Sensordeckel
1. Nehmen Sie den Deckel der Sensordurchführung am Gehäuseboden
ab.→ 18, 29
2. Stecken Sie den Sensor durch die Sensordurchführung. Führen Sie dabei das Kabel
durch den Schlitz.→ 19, 29
3. Halten Sie den Sensor fest solange bis die Wickeleinheit wieder fest montiert ist.
4. Verschließen Sie die Sensordurchführung wieder mit dem Deckel.
5. Hängen Sie die Wickeleinheit wieder ein.
6. Ziehen Sie die Schrauben der Wickeleinheit wieder an.
7. Stecken Sie den Stecker an der Wickeleinheit wieder ein.
Montieren Sie die mitgelieferte Abdeckplatte erst nach der Tiefen- und Feststoffkali-
brierung.
