HINWEIS
Die Wickeleinheit ist schwer und unhandlich.
Es kann zu Beschädigungen des Gerätezubehörs, wie der Heizung oder Motor führen.
‣
Arbeiten Sie zu zweit.
29

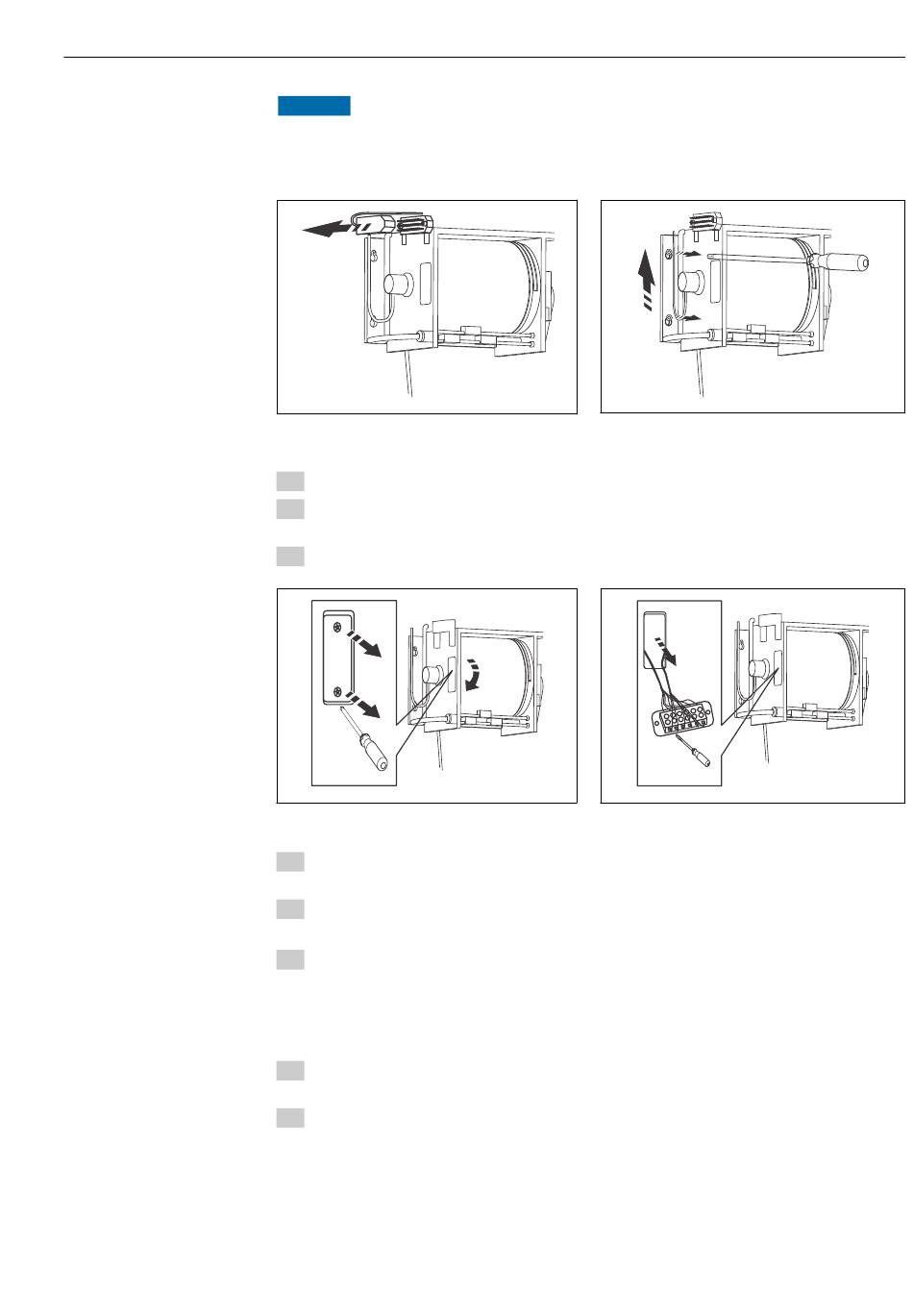

Anschlusstecker
1. Lösen Sie den Stecker an der Wickeleinheit. → 29, 51
2. Lösen Sie die vier Halteschrauben etwas, an denen die Wickeleinheit befestigt ist.
→ 28, 50
3. Heben Sie die Wickeleinheit heraus.
31
Montageplatte
1. Schrauben Sie die kleine metallische Montageplatte an der linken Seite
ab.→ 31, 51
2. Klemmen Sie das Sensorkabel an der Lüsterklemme ab. → 32, 51
Das Sensorkabel kann jetzt entfernt werden.
3. Ziehen Sie das Kabel durch die Trommel, den Führungsblock und den Gehäuseboden
heraus.
Sensoreinbau
Der Sensoreinbau erfolgt in umgekehrter Reihenfolge.
1. Benutzen Sie einen Zugdraht, um die Kabeldurchführung des neuen Sensorkabels
durch die Trommel zu erleichtern.
2. Schließen Sie das Sensorkabel entsprechend dem Kapitel "Interne Hardwareverdrah-
tung" an der Lüsterklemme an. → 33, 52oder → 11, 17
Der neue Sensor ist eingebaut und kann in Betrieb genommen werden.
A0024094
30
Halteschrauben
A0024082
32
Abklemmen des Sensors
Wartung
A0024098
A0024093
