CUC101
Endress+Hauser
1
Räumerposition
2
Schnelles Abwärtsfahren zur alten Messposition
3
Messen
4
Schnelles Aufwärtsfahren in die Räumposition
5
Räumerposition
6
Sensorposition
Profillauf
• Zur Ansteuerung des Eingangs "Profil" (Klemme 32) kann Ua (+24V, Klemme 45)
verwendet werden. Dafür muss Klemme 46 (0V) mit Klemme 29 (0V) verbunden
sein!
• Die Geschwindigkeit des Profillaufs können Sie im Bereich von
3 mm/s bis 100 mm/s im Menü Parametrieren einstellen.
Auslöser: 24V-Impuls (≥ 200 ms) am Eingang Profil
Der Sensor nimmt einmalig ein Feststoffgehaltsprofil von der Oberfläche (höchster kali-
brierter Wegpunkt) bis zum Beckengrund (tiefster kalibrierter Wegpunkt) auf:
• Rasches Anfahren des höchsten Punkts.
• Profilaufnahme mit einstellbarer Geschwindigkeit: Tiefe auf Stromausgang 1 und Fest-
stoffgehalt auf Stromausgang 2.
• Rasches Einnehmen der vorherigen Messposition wie vor Beginn des Profillaufs.

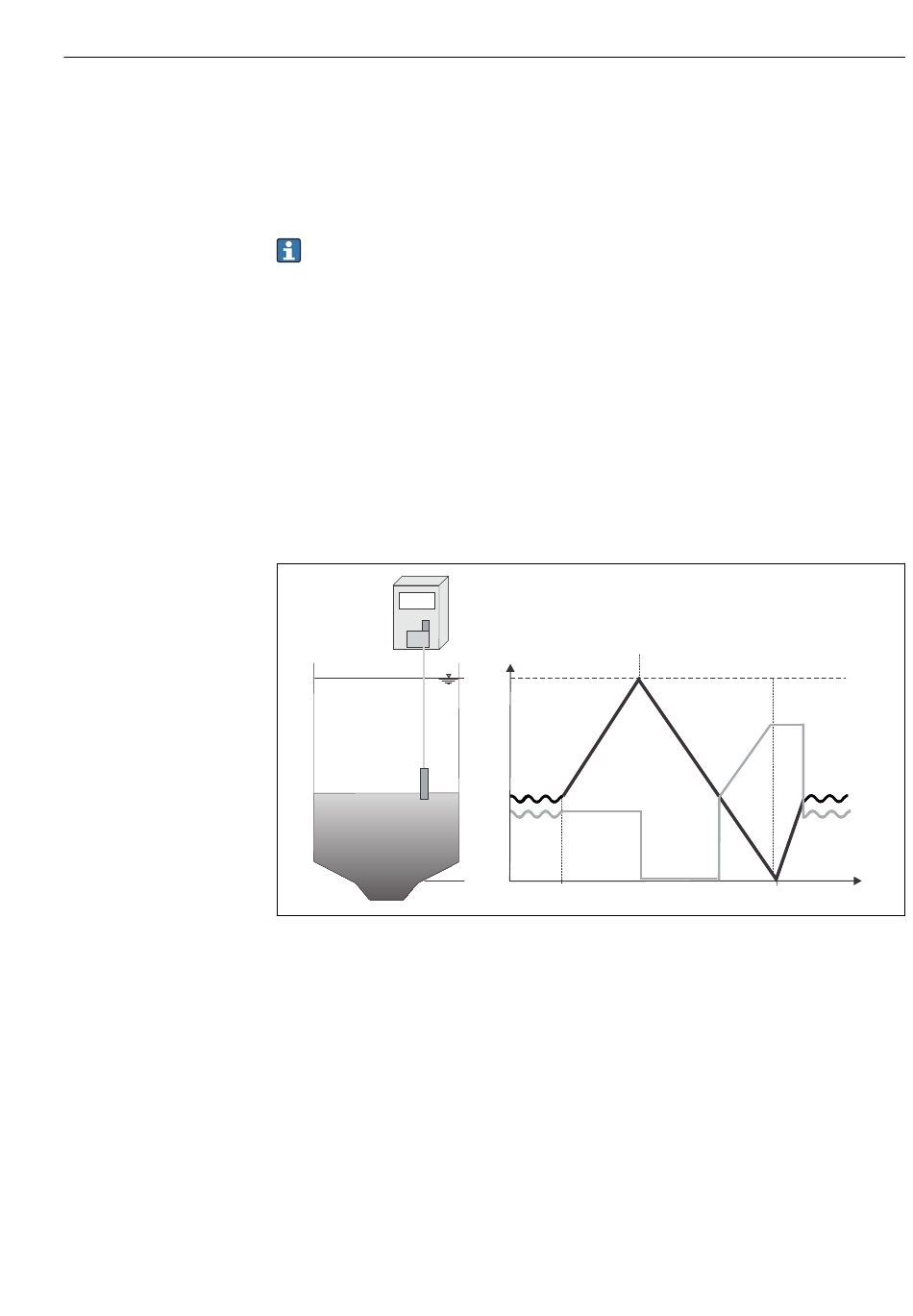

Beispiel für ein 4 Meter Becken
13
Profillauf
1
Sensorposition
2
Stromausgang Feststoff, möglicher Verlauf
3
Messung
4
Start Profillauf
5
Oberster Endpunkt, Start Profillauf
6
Wiederaufnahme der Messung
7
Unterster Endpunkt, Ende Profillauf
7
Ansteuerung für Räumer, 24 V externer Kontakt
8
Relais "Hold"
9
Zustand des Schaltkontakts Hold
T1
Räumdauer
T2
Laufzeit des Sensors auf- und abwärts
5
4 m
(13 ft)
1
2
0 m
3
4
(0 ft)
Elektrischer Anschluss
6
t
7
A0010600
