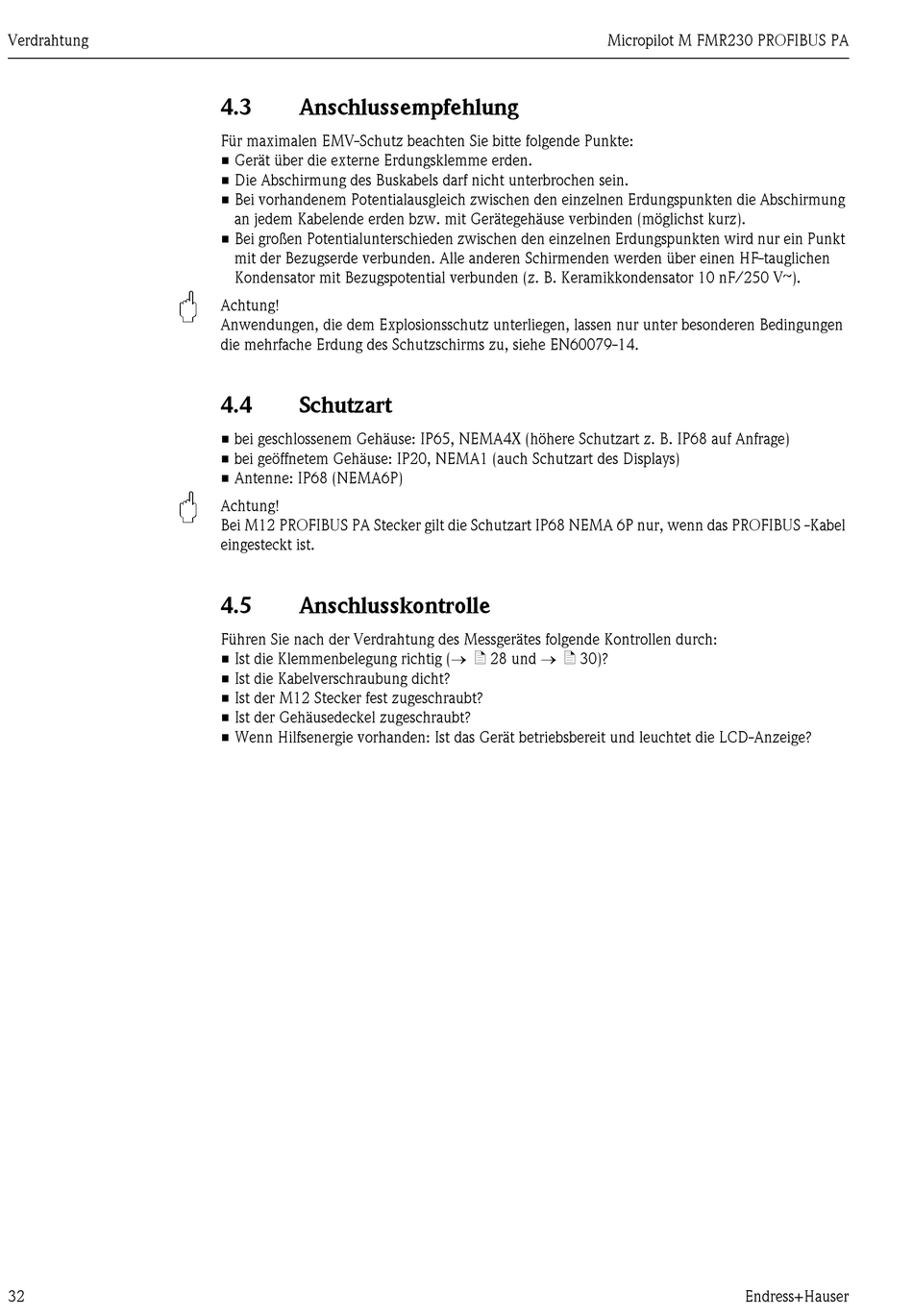

Verdrahtung
"
"
32
4.3

Anschlussempfehlung

Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte:
• Gerät über die externe Erdungsklemme erden.
• Die Abschirmung des Buskabels darf nicht unterbrochen sein.
• Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung
an jedem Kabelende erden bzw. mit Gerätegehäuse verbinden (möglichst kurz).
• Bei großen Potentialunterschieden zwischen den einzelnen Erdungspunkten wird nur ein Punkt
mit der Bezugserde verbunden. Alle anderen Schirmenden werden über einen HF-tauglichen
Kondensator mit Bezugspotential verbunden (z. B. Keramikkondensator 10 nF/250 V&).
Achtung!
Anwendungen, die dem Explosionsschutz unterliegen, lassen nur unter besonderen Bedingungen
die mehrfache Erdung des Schutzschirms zu, siehe EN60079-14.
4.4

Schutzart

• bei geschlossenem Gehäuse: IP65, NEMA4X (höhere Schutzart z. B. IP68 auf Anfrage)
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
• Antenne: IP68 (NEMA6P)
Achtung!
Bei M12 PROFIBUS PA Stecker gilt die Schutzart IP68 NEMA 6P nur, wenn das PROFIBUS -Kabel
eingesteckt ist.
4.5

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 28 und → ä 30)?
• Ist die Kabelverschraubung dicht?
• Ist der M12 Stecker fest zugeschraubt?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden: Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
Micropilot M FMR230 PROFIBUS PA
Endress+Hauser
