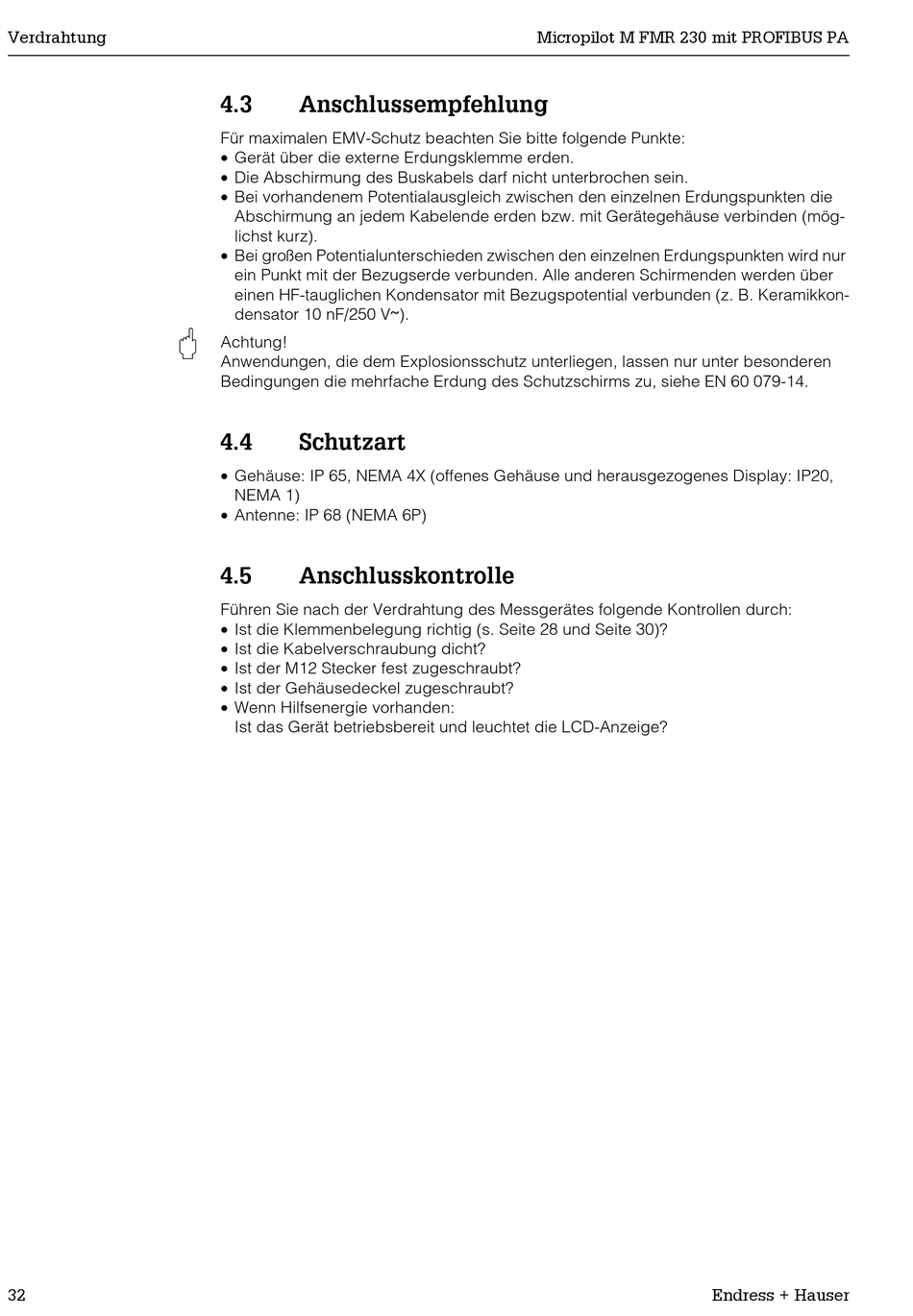

Verdrahtung
"
32
4.3

Anschlussempfehlung

Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte:
• Gerät über die externe Erdungsklemme erden.
• Die Abschirmung des Buskabels darf nicht unterbrochen sein.
• Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die
Abschirmung an jedem Kabelende erden bzw. mit Gerätegehäuse verbinden (mög-
lichst kurz).
• Bei großen Potentialunterschieden zwischen den einzelnen Erdungspunkten wird nur
ein Punkt mit der Bezugserde verbunden. Alle anderen Schirmenden werden über
einen HF-tauglichen Kondensator mit Bezugspotential verbunden (z. B. Keramikkon-
densator 10 nF/250 V&).
Achtung!
Anwendungen, die dem Explosionsschutz unterliegen, lassen nur unter besonderen
Bedingungen die mehrfache Erdung des Schutzschirms zu, siehe EN 60 079-14.
4.4

Schutzart

• Gehäuse: IP 65, NEMA 4X (offenes Gehäuse und herausgezogenes Display: IP20,
NEMA 1)
• Antenne: IP 68 (NEMA 6P)
4.5

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (s. Seite 28 und Seite 30)?
• Ist die Kabelverschraubung dicht?
• Ist der M12 Stecker fest zugeschraubt?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
Micropilot M FMR 230 mit PROFIBUS PA
Endress + Hauser
