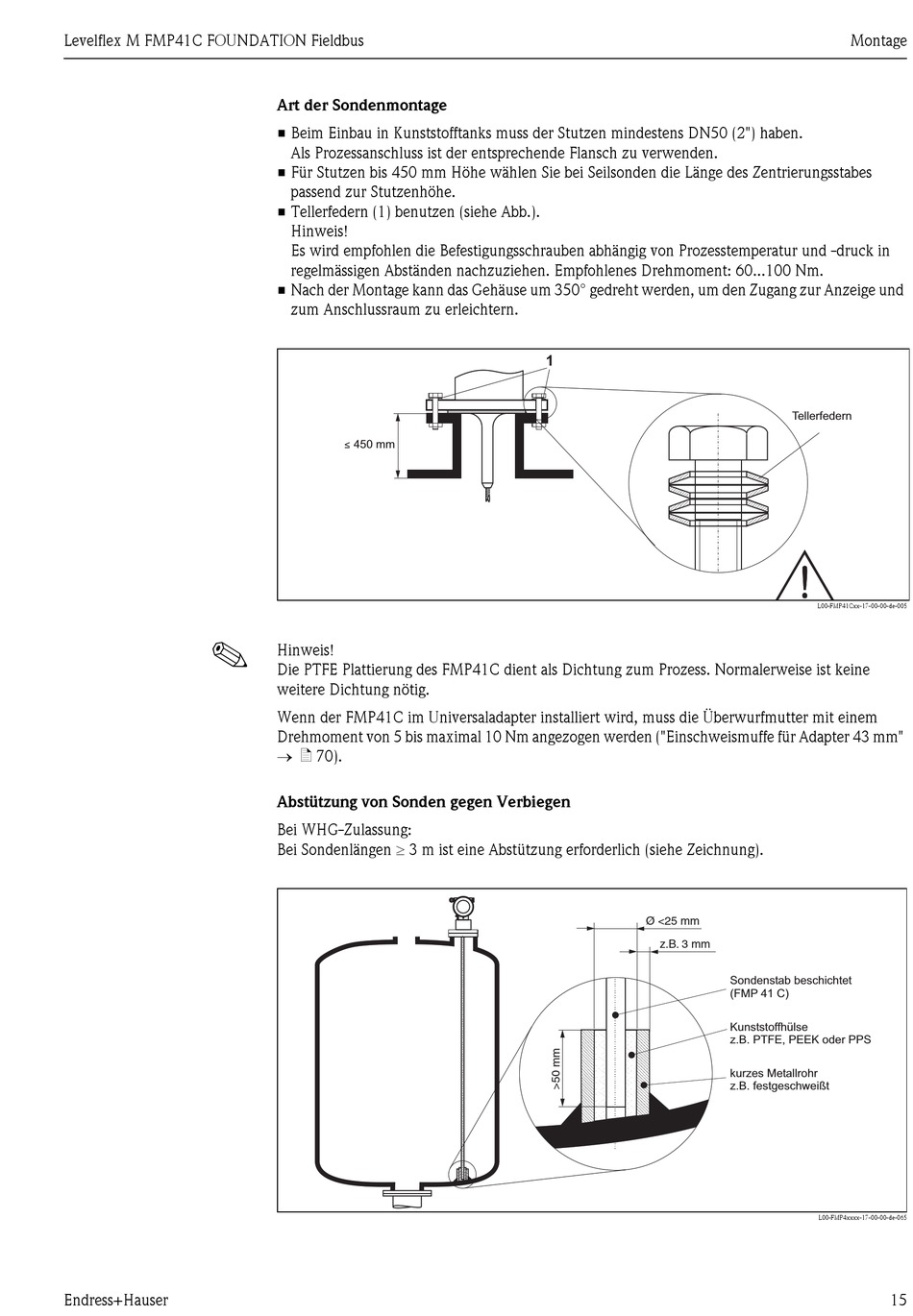

Art der Sondenmontage

• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50 (2") haben.
Als Prozessanschluss ist der entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes
passend zur Stutzenhöhe.
• Tellerfedern (1) benutzen (siehe Abb.).
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in
regelmässigen Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
≤
450 mm
Hinweis!
Die PTFE Plattierung des FMP41C dient als Dichtung zum Prozess. Normalerweise ist keine
weitere Dichtung nötig.
Wenn der FMP41C im Universaladapter installiert wird, muss die Überwurfmutter mit einem
Drehmoment von 5 bis maximal 10 Nm angezogen werden ("Einschweismuffe für Adapter 43 mm"
→ ä 70).
Abstützung von Sonden gegen Verbiegen
Bei WHG-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
1
Ø <25 mm
z.B. 3 mm
Montage
Tellerfedern
L00-FMP41Cxx-17-00-00-de-005
Sondenstab beschichtet
(FMP 41 C)
Kunststoffhülse
z.B. PTFE, PEEK oder PPS
kurzes Metallrohr
z.B. festgeschweißt
L00-FMP4xxxx-17-00-00-de-065
15
