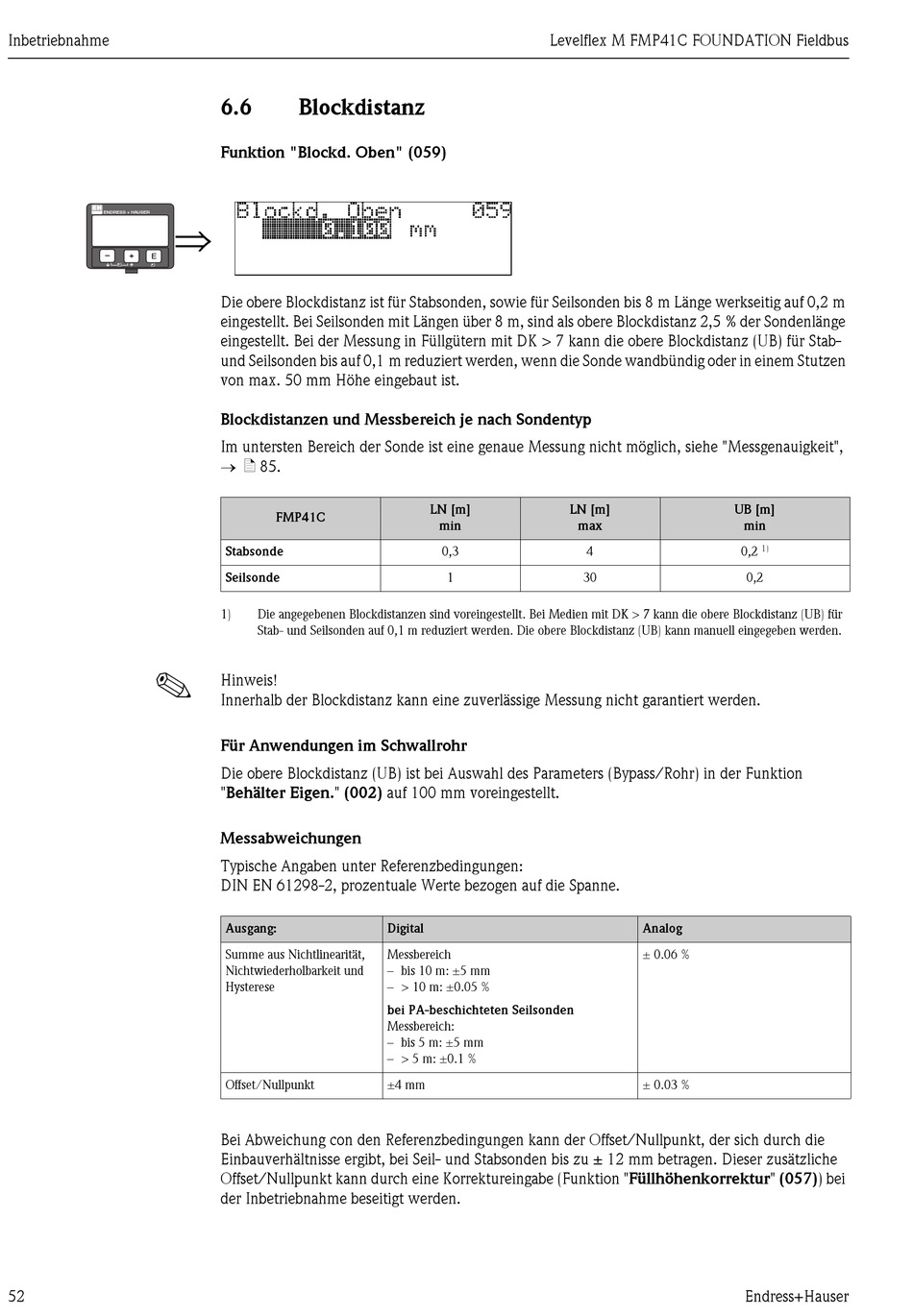

Inbetriebnahme
ENDRESS + HAUSER
⇒
–
+ E
!
52
6.6

Blockdistanz

Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m
eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge
eingestellt. Bei der Messung in Füllgütern mit DK > 7 kann die obere Blockdistanz (UB) für Stab-
und Seilsonden bis auf 0,1 m reduziert werden, wenn die Sonde wandbündig oder in einem Stutzen
von max. 50 mm Höhe eingebaut ist.

Blockdistanzen und Messbereich je nach Sondentyp

Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messgenauigkeit",
→ ä 85.
FMP41C
Stabsonde
Seilsonde
1) Die angegebenen Blockdistanzen sind voreingestellt. Bei Medien mit DK > 7 kann die obere Blockdistanz (UB) für
Stab- und Seilsonden auf 0,1 m reduziert werden. Die obere Blockdistanz (UB) kann manuell eingegeben werden.
Hinweis!
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
Für Anwendungen im Schwallrohr
Die obere Blockdistanz (UB) ist bei Auswahl des Parameters (Bypass/Rohr) in der Funktion
"Behälter Eigen." (002) auf 100 mm voreingestellt.
Messabweichungen
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang: Digital
Summe aus Nichtlinearität, Messbereich
Nichtwiederholbarkeit und – bis 10 m: ±5 mm
Hysterese – > 10 m: ±0.05 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ±0.1 %
Offset/Nullpunkt ±4 mm
Bei Abweichung con den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die
Einbauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ± 12 mm betragen. Dieser zusätzliche
Offset/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei
der Inbetriebnahme beseitigt werden.
Levelflex M FMP41C FOUNDATION Fieldbus
LN [m] LN [m]
min max
0,3 4
1 30
UB [m]
min
1)
0,2
0,2
Analog
± 0.06 %
± 0.03 %
