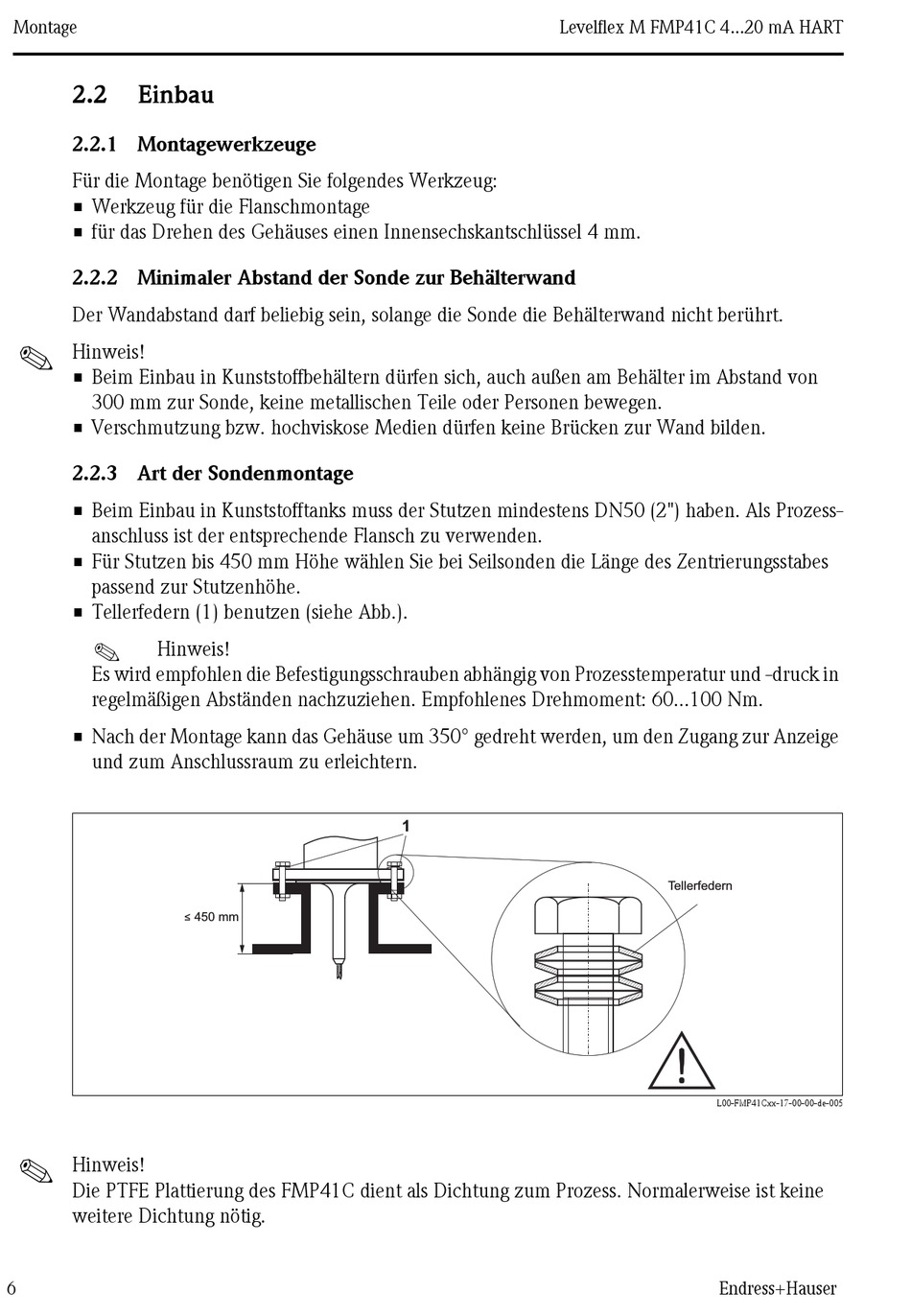

Montage
2.2

Einbau

2.2.1 Montagewerkzeuge
Für die Montage benötigen Sie folgendes Werkzeug:
• Werkzeug für die Flanschmontage
• für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
2.2.2 Minimaler Abstand der Sonde zur Behälterwand
Der Wandabstand darf beliebig sein, solange die Sonde die Behälterwand nicht berührt.
!
Hinweis!
• Beim Einbau in Kunststoffbehältern dürfen sich, auch außen am Behälter im Abstand von
300 mm zur Sonde, keine metallischen Teile oder Personen bewegen.
• Verschmutzung bzw. hochviskose Medien dürfen keine Brücken zur Wand bilden.

2.2.3 Art der Sondenmontage

• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50 (2") haben. Als Prozess-
anschluss ist der entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes
passend zur Stutzenhöhe.
• Tellerfedern (1) benutzen (siehe Abb.).
!
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in
regelmäßigen Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige
und zum Anschlussraum zu erleichtern.
!
Hinweis!
Die PTFE Plattierung des FMP41C dient als Dichtung zum Prozess. Normalerweise ist keine
weitere Dichtung nötig.
6
≤
450 mm
Levelflex M FMP41C 4...20 mA HART
1
Tellerfedern
L00-FMP41Cxx-17-00-00-de-005
