Levelflex M FMP41C FOUNDATION Fieldbus
Prozesstemperaturbereich
Prozessdruckgrenze
Dielektrizitätszahl
Endress+Hauser
10.1.6

Einsatzbedingungen: Prozess

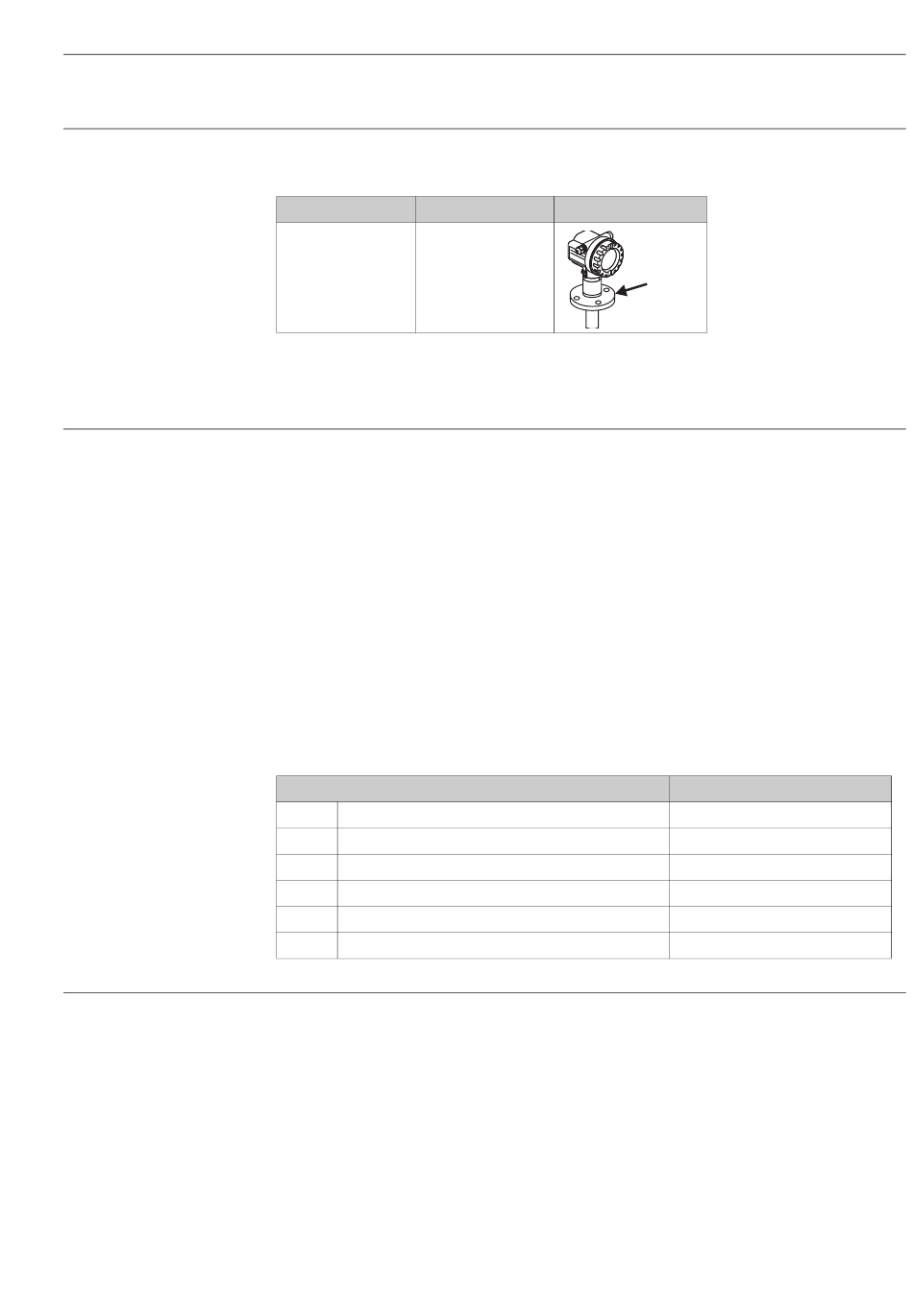

Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abb.) wird vom bestell-
ten Prozessanschluss bestimmt:
Min. Temperatur Max. Temperatur
-40° C
Für FMP41C mit Endress+Hauser Adapter 43 mm: 0 °C...+150 °C.
Seitenbelastbarkeit der Stabsonde: 30 Nm
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur
von 20 °C, für ASME-Flansche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• EN 1092-1: 2001 Tab.18
Die Werkstoffe 1.4404 und 1.4435 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der
EN 1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werk-
stoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Abhängig vom Prozessanschluss, -1...40 bar (über gesamten Temperaturbereich).
FMP41C mit
• Endress+Hauser Universaladapter: max. 6 bar.
• Clamp siehe folgende Tabelle
Variante
TCK Tri-Clamp ISO2852 1-1/2", PTFE > 316L
TDK Tri-Clamp ISO2852 2", PTFE > 316L
TFK Tri-Clamp ISO2852 3", PTFE > 316L
TJK Tri-Clamp ISO2852 1-1/2", PTFE > 316L, 3A, EHEDG
TLK Tri-Clamp ISO2852 2", PTFE > 316L, 3A, EHEDG
TNK Tri-Clamp ISO2852 3", PTFE > 316L, 3A, EHEDG
ε
r ≥ 1,6
• Stab- und Seilsonde:
+200° C
Hier
gemessen
Technische Daten
Druck (bar/psi)
16 (232)
16 (232)
10 (145)
16 (232)
16 (232)
10 (145)
87
