Anhang
!
94
11.2

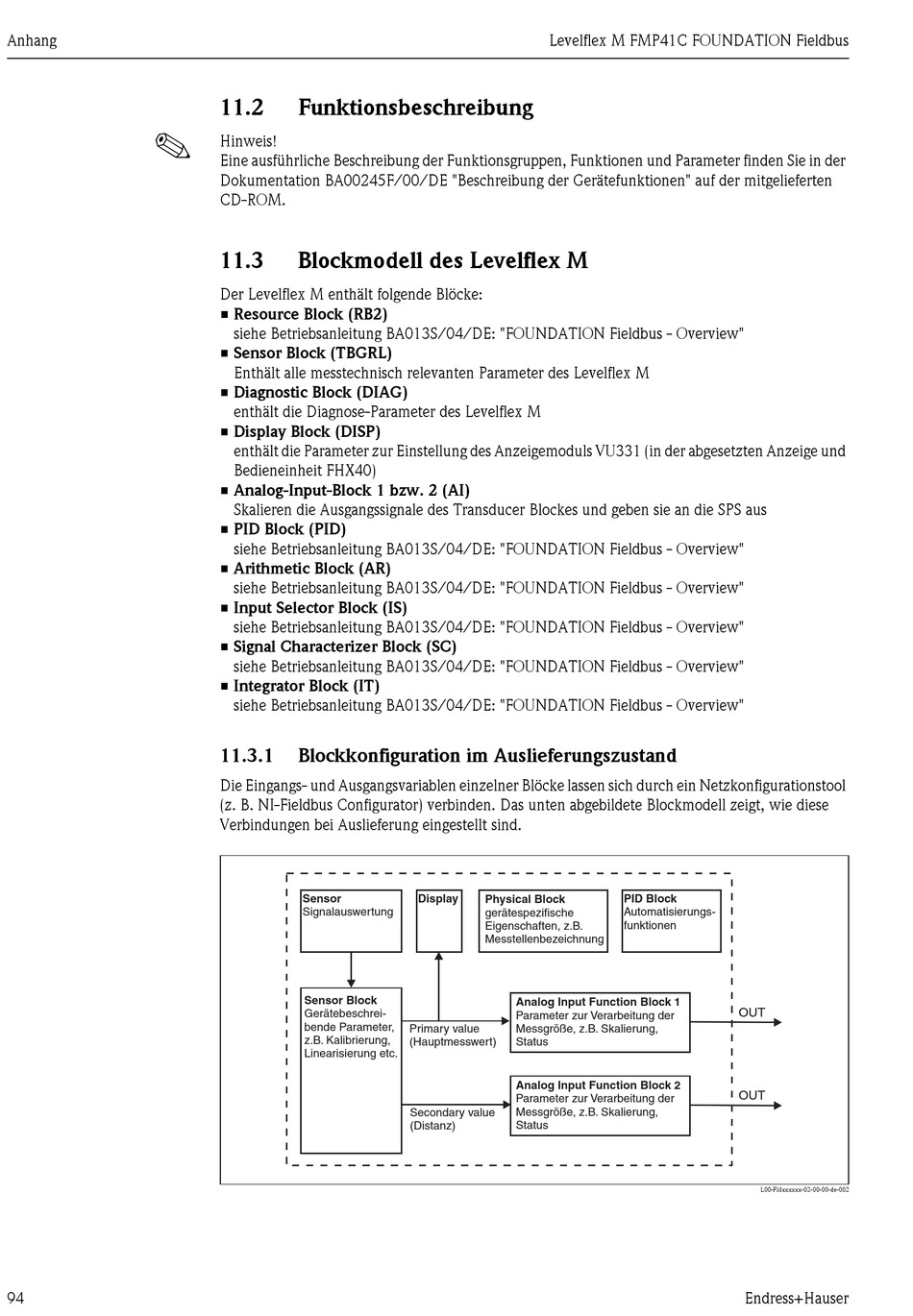

Funktionsbeschreibung
Hinweis!
Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der
Dokumentation BA00245F/00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten
CD-ROM.
11.3
Blockmodell des Levelflex M
Der Levelflex M enthält folgende Blöcke:
• Resource Block (RB2)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
• Sensor Block (TBGRL)
Enthält alle messtechnisch relevanten Parameter des Levelflex M
• Diagnostic Block (DIAG)
enthält die Diagnose-Parameter des Levelflex M
• Display Block (DISP)
enthält die Parameter zur Einstellung des Anzeigemoduls VU331 (in der abgesetzten Anzeige und
Bedieneinheit FHX40)
• Analog-Input-Block 1 bzw. 2 (AI)
Skalieren die Ausgangssignale des Transducer Blockes und geben sie an die SPS aus
• PID Block (PID)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
• Arithmetic Block (AR)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
• Input Selector Block (IS)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
• Signal Characterizer Block (SC)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
• Integrator Block (IT)
siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview"
11.3.1
Blockkonfiguration im Auslieferungszustand
Die Eingangs- und Ausgangsvariablen einzelner Blöcke lassen sich durch ein Netzkonfigurationstool
(z. B. NI-Fieldbus Configurator) verbinden. Das unten abgebildete Blockmodell zeigt, wie diese
Verbindungen bei Auslieferung eingestellt sind.
Sensor
Signalauswertung
Sensor Block
Gerätebeschrei-
bende Parameter,
z.B. Kalibrierung,
Linearisierung etc.
Levelflex M FMP41C FOUNDATION Fieldbus
Display
Physical Block
gerätespezifische
Eigenschaften, z.B.
Messtellenbezeichnung
Analog Input Function Block 1
Parameter zur Verarbeitung der
Messgröße, z.B. Skalierung,
Primary value
(Hauptmesswert)
Status
Analog Input Function Block 2
Parameter zur Verarbeitung der
Messgröße, z.B. Skalierung,
Secondary value
(Distanz)
Status
PID Block
Automatisierungs-
funktionen
OUT
OUT
L00-FMxxxxxx-02-00-00-de-002
Endress+Hauser
