Levelflex M FMP41C 4...20 mA HART
!
Endress+Hauser

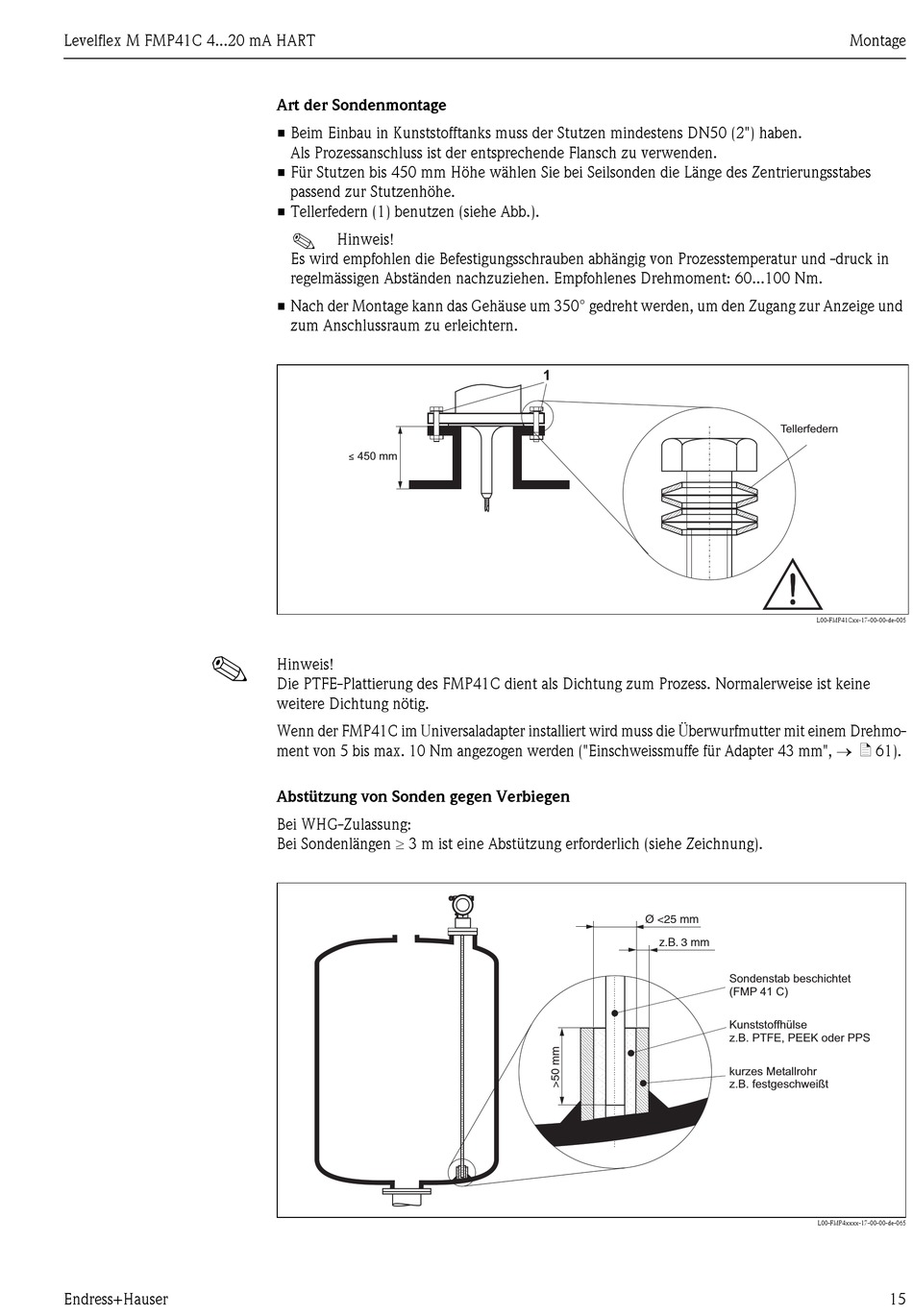

Art der Sondenmontage

• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50 (2") haben.
Als Prozessanschluss ist der entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes
passend zur Stutzenhöhe.
• Tellerfedern (1) benutzen (siehe Abb.).
!
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in
regelmässigen Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
≤
450 mm
Hinweis!
Die PTFE-Plattierung des FMP41C dient als Dichtung zum Prozess. Normalerweise ist keine
weitere Dichtung nötig.
Wenn der FMP41C im Universaladapter installiert wird muss die Überwurfmutter mit einem Drehmo-
ment von 5 bis max. 10 Nm angezogen werden ("Einschweissmuffe für Adapter 43 mm", → ä 61).
Abstützung von Sonden gegen Verbiegen
Bei WHG-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
1
Ø <25 mm
z.B. 3 mm
Montage
Tellerfedern
L00-FMP41Cxx-17-00-00-de-005
Sondenstab beschichtet
(FMP 41 C)
Kunststoffhülse
z.B. PTFE, PEEK oder PPS
kurzes Metallrohr
z.B. festgeschweißt
L00-FMP4xxxx-17-00-00-de-065
15
