Inbetriebnahme
68
8.
Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer
Grenzwertüberschreitung durch die Alarmprioritäten festgelegt werden (Parameter
HI_HI_PRI, HI_PRI, LO_PRI, LO_LO_PRI). Eine Protokollierung an das Feldbus-Hostsystem
erfolgt nur bei einer Alarmpriorität größer 2. Für Einzelheiten, → ä 100.
6.9.5
Verschaltung der Funktionsblöcke
1.
Eine abschließende Gesamtkonfiguration ist erforderlich, damit die Betriebsart des Analog-
Input-Funktionsblock auf den Modus_AUTO gesetzt werden kann und das Feldgerät in die
Systemumgebung eingebunden ist. Dazu werden mit Hilfe einer Konfigurationssoftware (z. B.
die Software Ihres Host-Systems) die Funktionsblöcke meist graphisch zur gewünschten
Regelstrategie verschaltet. Anschließend wird die zeitliche Abarbeitung der einzelnen
Regelfunktionen festgelegt.

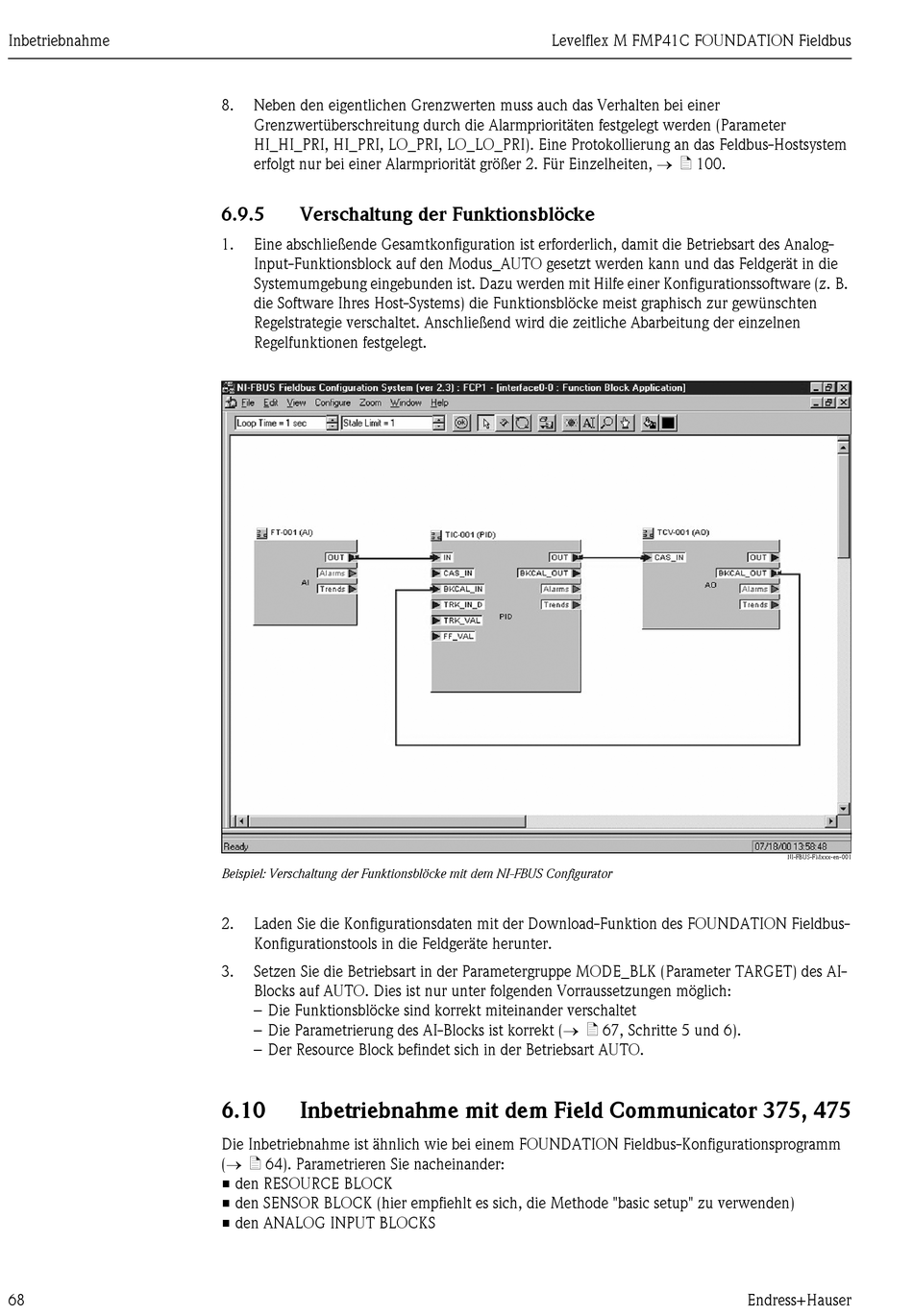

Beispiel: Verschaltung der Funktionsblöcke mit dem NI-FBUS Configurator
2.
Laden Sie die Konfigurationsdaten mit der Download-Funktion des FOUNDATION Fieldbus-
Konfigurationstools in die Feldgeräte herunter.
3.
Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) des AI-
Blocks auf AUTO. Dies ist nur unter folgenden Vorraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet
– Die Parametrierung des AI-Blocks ist korrekt (→ ä 67, Schritte 5 und 6).
– Der Resource Block befindet sich in der Betriebsart AUTO.
6.10
Inbetriebnahme mit dem Field Communicator 375, 475
Die Inbetriebnahme ist ähnlich wie bei einem FOUNDATION Fieldbus-Konfigurationsprogramm
(→ ä 64). Parametrieren Sie nacheinander:
• den RESOURCE BLOCK
• den SENSOR BLOCK (hier empfiehlt es sich, die Methode "basic setup" zu verwenden)
• den ANALOG INPUT BLOCKS
Levelflex M FMP41C FOUNDATION Fieldbus
NI-FBUS-FMxxx-en-001
Endress+Hauser
