Endress+Hauser Levelflex FMP51 Anwendungshandbuch Seite 9

Levelflex FMP51, FMP52, FMP54, FMP55
Endress+Hauser
PEEK-Zentrierstern für Füllstands- und Trennschichtmessung
Gerät
FMP51 Stab 8 mm
Stab 12 mm
Stab 16 mm teilbar
FMP52/ Stab 16 mm
FMP55
FMP54 Stab 16 mm
Stab 16 mm teilbar
1) Das Zentrierelement wird mithilfe eines Schraubendrehers und einer NordLock-Unterlegscheibe am Son-
denende montiert. Wenn die Sonde gekürzt wird, muss ein neues Gewinde in den Stab geschnitten wer-
den. Als Alternative zum PEEK-Zentrierstern (Stab ø = 16 mm (0,63 in) können Sie auch Ersatzteil
71069064 verwenden.
2) Nur als separates Zubehörteil.
A

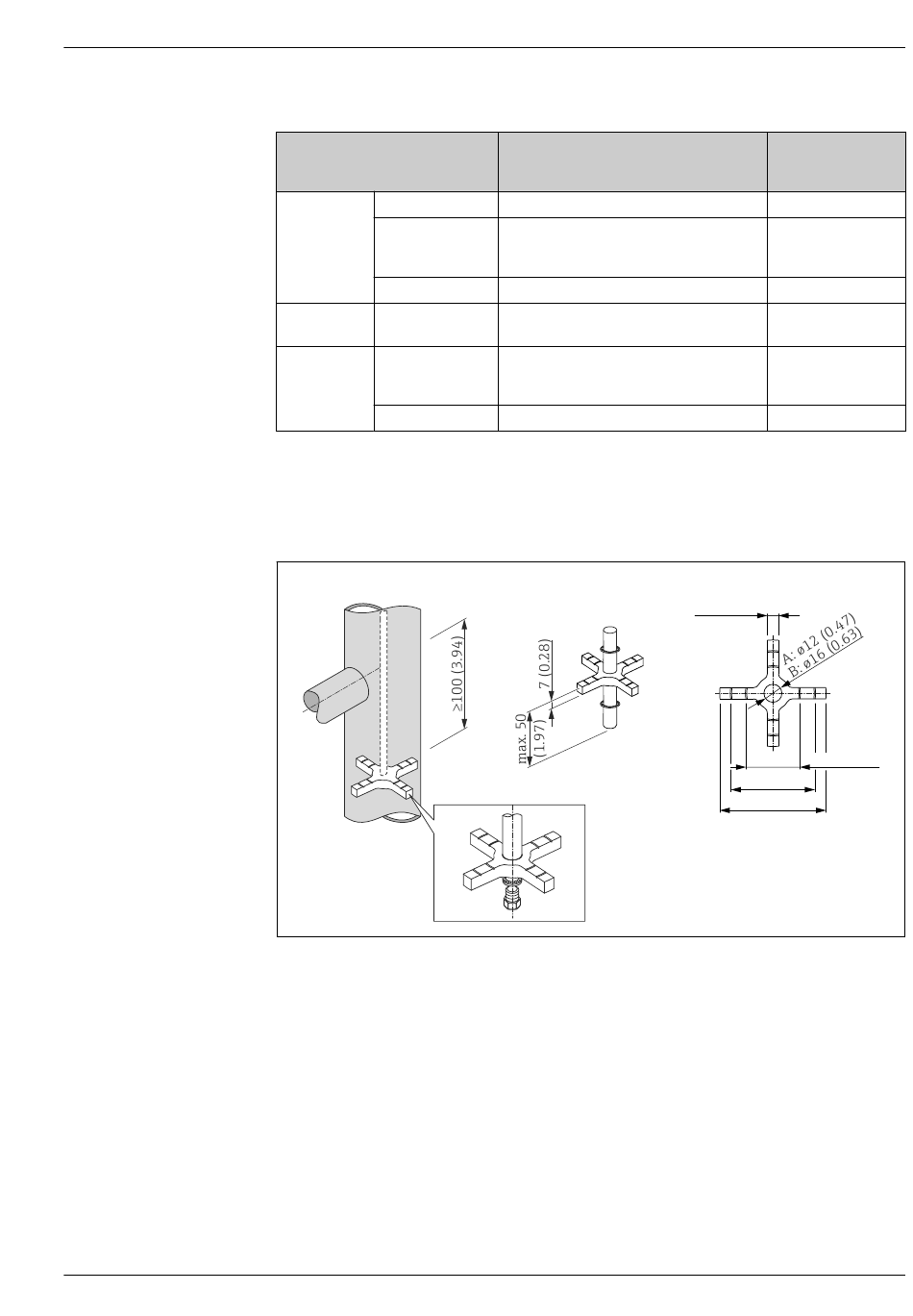

 4 Abmessungen: mm (in)
A Montage an einem Stab mit einem Durchmesser von ø12 mm (0,47 in)
B Montage an einem Stab mit einem Durchmesser von ø16 mm (0,63 in)
Mit dem Gerät bestellter Zentrierstern:
Siehe Ausführung 610 "Montiertes Zube-
hör" in der Produktstruktur
-
OD: Stab Zentrierstern d=48-95mm, PEEK,
Trennschicht Messung, Rohrdurchmes-
1)
ser DN50/2" + DN100/4"
2)
-
-
OD: Stab Zentrierstern d=48-95mm, PEEK,
Trennschicht Messung, Rohrdurchmes-
ser DN50/2" + DN100/4"
2)
-
B
Als Zubehör bestell-
ter Zentrierstern
-
-
71069064
-
71069064
71069064
10 (0.39)
ø48 (1.89)
ø75(2.95)
ø95 (3.74)
A0023820
9
