Nivocompact FTC 831
Transistorschaltung für Last
Schutz vor Spannungsspitzen
Fig. 12

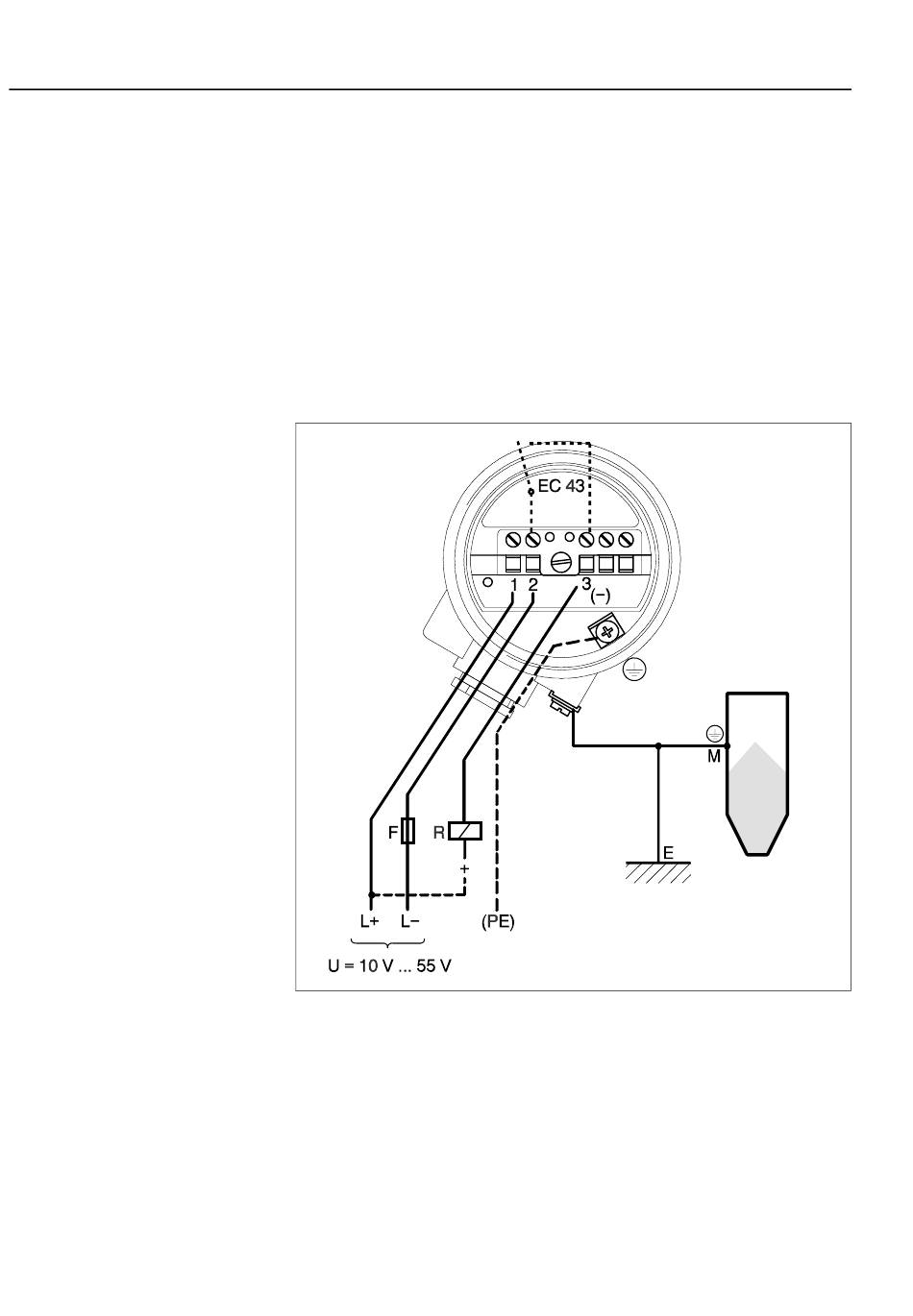

Anschluß Nivocompact mit Elektronikeinsatz
EC 43 (NPN-Anschluß)
F: Feinsicherung, abhängig von der
angeschlossenen Last
R: angeschlossene Last, z.B. SPS, PLS, Relais
M: Masseanschluß am Silo oder an Metall-
teilen beim Silo
E: Erdung
16
Anschluß eines Nivocompact mit Elektronikeinsatz EC 43
(Dreileiteranschluß NPN) für Gleichspannung
Die an Klemme 3 angeschlossene Last wird kontaktlos und damit prellfrei
über einen Transistor geschaltet.
Im normalen Schaltzustand steht an Klemme 3 ein negatives Signal an.
Bei Füllstandalarm und bei Netzausfall sperrt der Transistor.
Bei Anschluß eines Geräts mit hoher Induktivität:
Sehen Sie eine Spannungsspitzenbegrenzung vor.
