Nivocompact FTC 831
Anschließen

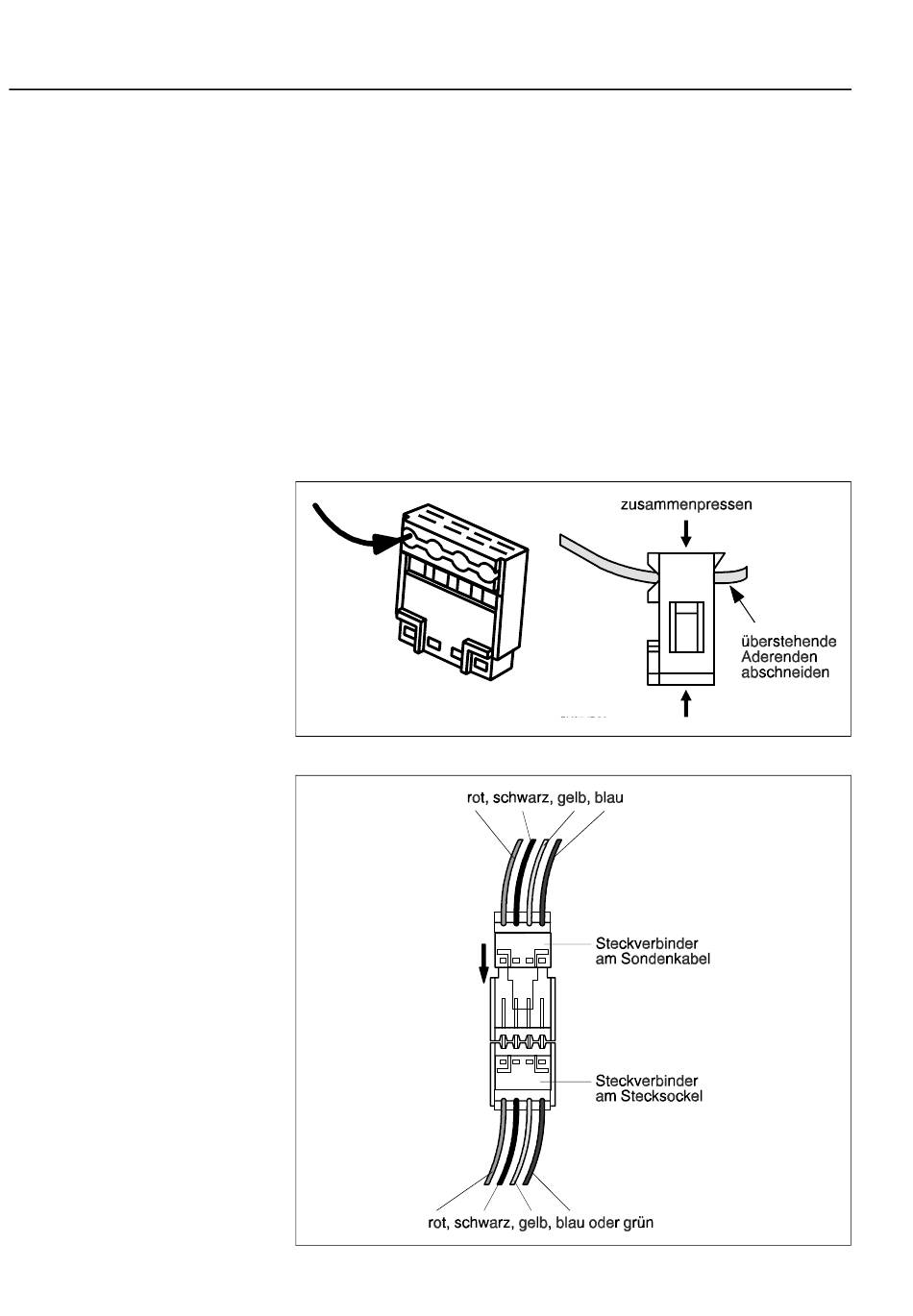

Fig. 23
links:
Adern von der hier gezeigten Seite in den
Steckverbinder einführen.
rechts:
Steckverbinder zusammenpressen und über-
stehende Aderenden abschneiden.
Fig. 24
Beide Steckverbinder zusammenstecken.
Paßt Aderfarbe zu Aderfarbe?
28
• Die 4 freigelegten Adern so in einen der beigefügten neuen Steckverbin-
der einführen, daß nach dem Anschluß Farbe zu Farbe paßt; der Steckver-
binder hat Schneidklemmen, daher dürfen Sie die Adern nicht abisolieren.
• Steckverbinder zusammenpressen (z.B. mit Kombizange oder Rohrzange).
Siehe Fig. 23.
• Überstehende Aderenden bündig abschneiden.
• Steckverbinder am Sondenkabel mit Steckverbinder am Stecksockel
zusammenstecken. Siehe Fig. 24.
• Nochmals prüfen: passen die Adernfarben zueinander?
• Stecksockel für Elektronikeinsatz mit Halterung auf die zentrale Gewinde-
stange im Gehäuse stecken;
der Stecksockel muß dabei etwa der Erdungsschraube gegenüberliegen.
• Steckverbinder und Adern ganz unten im Gehäuse versorgen.
• Elektronikeinsatz in den Stecksockel einstecken und mit der zentralen
Schraube befestigen; dabei darauf achten, daß die Kabeldurchführung
frei bleibt.
• Gehäusedeckel zuschrauben.
Kürzen des Tragkabels
