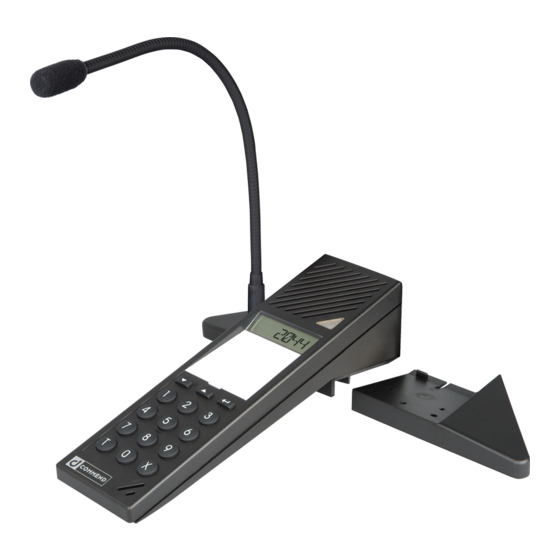

Commend EE 380A Kurzanleitung

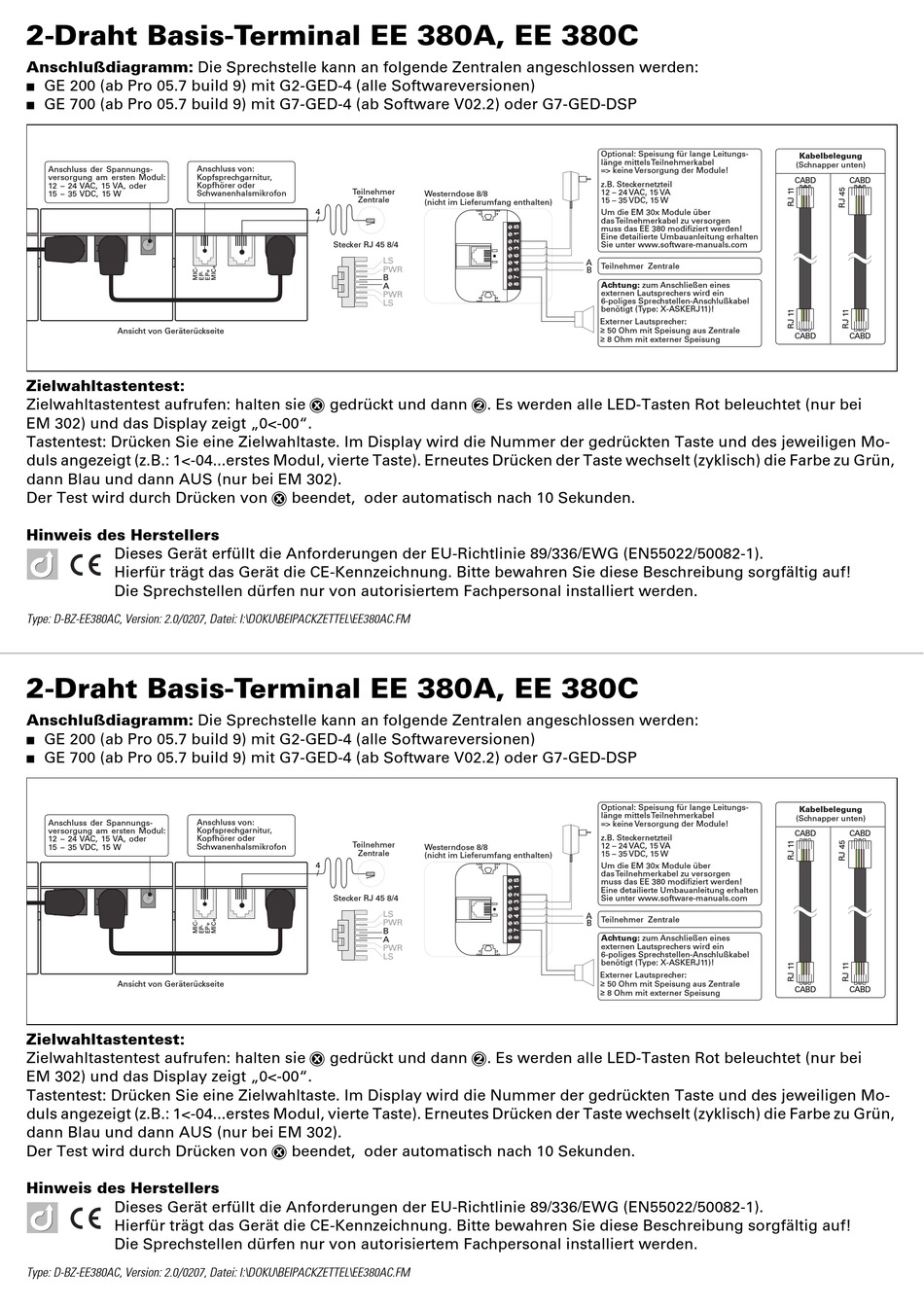

2-Draht Basis-Terminal EE 380A, EE 380C
Anschlußdiagramm: Die Sprechstelle kann an folgende Zentralen angeschlossen werden:
GE 200 (ab Pro 05.7 build 9) mit G2-GED-4 (alle Softwareversionen)
n
GE 700 (ab Pro 05.7 build 9) mit G7-GED-4 (ab Software V02.2) oder G7-GED-DSP
n
Anschluss von:
Anschluss der Spannungs-
versorgung am ersten Modul: Kopfsprechgarnitur,
Kopfhörer oder
12 – 24 VAC, 15 VA, oder
Schwanenhalsmikrofon
15 – 35 VDC, 15 W
Ansicht von Geräterückseite
Zielwahltastentest:
Zielwahltastentest aufrufen: halten sie X gedrückt und dann 2. Es werden alle LED-Tasten Rot beleuchtet (nur bei
EM 302) und das Display zeigt „0<-00".
Tastentest: Drücken Sie eine Zielwahltaste. Im Display wird die Nummer der gedrückten Taste und des jeweiligen Mo-
duls angezeigt (z.B.: 1<-04...erstes Modul, vierte Taste). Erneutes Drücken der Taste wechselt (zyklisch) die Farbe zu Grün,
dann Blau und dann AUS (nur bei EM 302).
Der Test wird durch Drücken von X beendet, oder automatisch nach 10 Sekunden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336/EWG (EN55022/50082-1).
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Die Sprechstellen dürfen nur von autorisiertem Fachpersonal installiert werden.
Type: D-BZ-EE380AC, Version: 2.0/0207, Datei: I:\DOKU\BEIPACKZETTEL\EE380AC.FM
2-Draht Basis-Terminal EE 380A, EE 380C
Anschlußdiagramm: Die Sprechstelle kann an folgende Zentralen angeschlossen werden:
GE 200 (ab Pro 05.7 build 9) mit G2-GED-4 (alle Softwareversionen)
n
GE 700 (ab Pro 05.7 build 9) mit G7-GED-4 (ab Software V02.2) oder G7-GED-DSP
n
Anschluss von:
Anschluss der Spannungs-
versorgung am ersten Modul: Kopfsprechgarnitur,
12 – 24 VAC, 15 VA, oder Kopfhörer oder
Schwanenhalsmikrofon
15 – 35 VDC, 15 W
Ansicht von Geräterückseite
Zielwahltastentest:
Zielwahltastentest aufrufen: halten sie X gedrückt und dann 2. Es werden alle LED-Tasten Rot beleuchtet (nur bei
EM 302) und das Display zeigt „0<-00".
Tastentest: Drücken Sie eine Zielwahltaste. Im Display wird die Nummer der gedrückten Taste und des jeweiligen Mo-
duls angezeigt (z.B.: 1<-04...erstes Modul, vierte Taste). Erneutes Drücken der Taste wechselt (zyklisch) die Farbe zu Grün,
dann Blau und dann AUS (nur bei EM 302).
Der Test wird durch Drücken von X beendet, oder automatisch nach 10 Sekunden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336/EWG (EN55022/50082-1).
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Die Sprechstellen dürfen nur von autorisiertem Fachpersonal installiert werden.
Type: D-BZ-EE380AC, Version: 2.0/0207, Datei: I:\DOKU\BEIPACKZETTEL\EE380AC.FM
Teilnehmer
Westerndose 8/8
Zentrale
(nicht im Lieferumfang enthalten)
4
/
Stecker RJ 45 8/4
LS
PWR
B
A
PWR
LS
Teilnehmer
Westerndose 8/8
Zentrale
(nicht im Lieferumfang enthalten)
4
/
Stecker RJ 45 8/4
LS
PWR
B
A
PWR
LS
Optional: Speisung für lange Leitungs-
länge mittelsTeilnehmerkabel
=> keine Versorgung der Module!
z.B. Steckernetzteil
12 – 24 VAC, 15 VA
15 – 35 VDC, 15 W
Um die EM 30x Module über
dasTeilnehmerkabel zu versorgen
muss das EE 380 modifiziert werden!
Eine detailierte Umbauanleitung erhalten
Sie unter www.software-manuals.com
A
Teilnehmer Zentrale
B
Achtung: zum Anschließen eines
externen Lautsprechers wird ein
6-poliges Sprechstellen-Anschlußkabel
benötigt (Type: X-ASKERJ11)!
Externer Lautsprecher:
≥
50 Ohm mit Speisung aus Zentrale
≥
8 Ohm mit externer Speisung
Optional: Speisung für lange Leitungs-
länge mittelsTeilnehmerkabel
=> keine Versorgung der Module!
z.B. Steckernetzteil
12 – 24 VAC, 15 VA
15 – 35 VDC, 15 W
Um die EM 30x Module über
dasTeilnehmerkabel zu versorgen
muss das EE 380 modifiziert werden!
Eine detailierte Umbauanleitung erhalten
Sie unter www.software-manuals.com
A
Teilnehmer Zentrale
B
Achtung: zum Anschließen eines
externen Lautsprechers wird ein
6-poliges Sprechstellen-Anschlußkabel
benötigt (Type: X-ASKERJ11)!
Externer Lautsprecher:
≥
50 Ohm mit Speisung aus Zentrale
≥
8 Ohm mit externer Speisung
Kabelbelegung
(Schnapper unten)
CABD CABD
CABD CABD
Kabelbelegung
(Schnapper unten)
CABD CABD
CABD CABD
