5. TRANSPORTE Y MANEJO

El producto está embalado para mantener integro
el contenido.
Durante el transporte, evite la superposición de
pesos excesivos. Asegúrese de que durante el
transporte la caja no tiene libertad de movimiento.
No es necesario utilizar medios especiales para el
transporte del aparato embalado.
Los medios para el transporte del aparato
embalado deben ser adecuados a las dimensiones
y a los pesos del producto elegido (ver catálogo
técnico dimensiones).
E
5.1. Manejo
Manejar con cuidado el embalaje; no debe ser
golpeado.
Hay que evitar la superposición al embalado de
otro material que podría dañar la bomba.
Si el peso supera los 25 Kg el embalado tiene que
ser levantado por dos personas al mismo tiempo.
6. INSTALACIÓN
6.1. Dimensiones
Para las dimensiones del aparato véase el anexo
"Dimensiones" (ver catálogo técnico).
6.2. Requisitos ambientales y dimensiones del
lugar de instalación
El cliente tiene que preparar el lugar de instalación
de manera adecuada para aseguarar la instalación
correcta y de acuerdo con los requisitos de
construcción (conexiones eléctricas, etc...).
Está totalmente prohibida la instalación y la puesta
en marcha de la máquina en lugares con una
atmósfera potencialmente explosiva.
6.3. Desembalaje
Comprobar que el dispositivo no haya
i
sufrido daños durante el transporte.
El material de embalaje, una vez desembalada la
máquina, debe eliminarse y/o utilizarse otra vez
según las normas vigentes en el País de destino
del aparato.
6.4. Instalación
La sección del pozo debe ser suficiente para permitir
en toda su longitud el paso de la electro bomba.
6.4.1. Instalación de tubos
Cuando se utilicen uniones roscadas, apretar las
roscas de los tubos de impulsión, de forma que se
evite que la electrobomba pueda caer en el agua
causa de un desenroscado.
Se aconseja de fijar los tubos metálicos con un
punto de soldadura en el manguito.
Con tubos plásticos usar racords adecuados.
Las bombas de la serie 4", 6RI, SX tienen dos
agujeros sobre el cuerpo de impulsión para el
anclaje, y elevación.
Cuando se utilizan tubos plásticos se recomienda
de fijar siempre una cuerda o una cadena de
seguridad, de material no deteriorable, a la bomba.
Fijar los cables de alimentación al tubo de impulsión
Página 28 / 48
con una brida aproximadamente cada 3 m.
Bajar la electrobomba en el pozo prestando
atención de no dañar los cables de alimentación.
No utilizar nunca los cables eléctricos
para sostener la bomba.
Con la bomba en funcionamiento, la boca de
impulsión tiene que estar sumergida como mínimo
un metro por debajo del nivel del agua del pozo;
para tal fin, es aconsejable instalar un sistema
de control automático que cierre la electrobomba
cuando el nivel de agua descienda por debajo del
limite establecido.
Colocar la electrobomba a una distancia suficiente
para evitar las acumulaciones de arenas, o barros,
alrededor del motor, con el consecuente peligro de
recalentamiento.

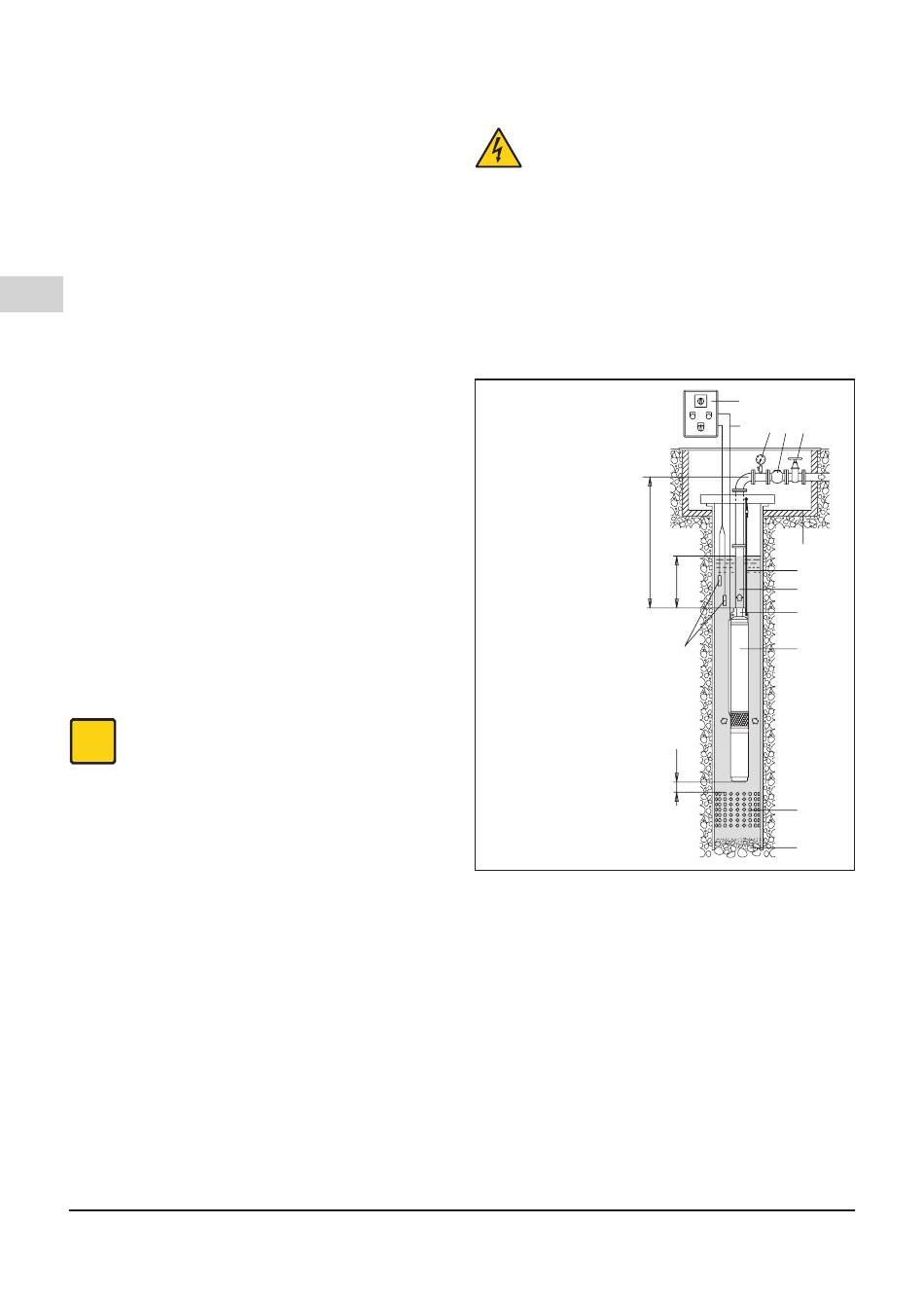

1 cuadro eléctrico
2 cable eléctrico
3 sondas de nivel
4 manómetro
5 válvula de retención
6 compuerta
7 caja de acceso
8 cuerda de seguridad
9 tubería de impulsión
10 válvula de retención
incorporada
11 electrobomba
12 filtro del pozo
13 fondo del pozo.
A nivel dinámico variable.
Z longitud total del tubo
de impulsión; si > 100
m, instalar una o más
válvulas de retención
intermedias.
Y cota de immersión, en
todos los casos > 1m.
X distancia entre el motor
y el filtro del pozo: >
1m.
6.4.2. Tuberías de impulsión
En las tuberías de impulsión instalar:
• un indicador de presión (Manómetro) (4);
• una válvula de retención a una distancia máxima de 7 m
de la boca de impulsión y más válvulas de retención (5),
en función del tipo de instalación (al menos una válvula
cada 50 m en el tramo vertical del tubo por encima de la
bomba) para proteger la bomba de los golpes de ariete;
• una compuerta (6) para regular el caudal, presión, y la
potencia absorbida.
6.4.3. Instalaciones horizontal
• instalar la bomba con el eje colocado al menos 0.5
metros sobre el fondo del deposito;
• instalar una válvula de retención suplementaria ya que
la válvula de la bomba no asegura el cierre en posición
horizontal;
• predisponer la instalación de manera que el aire pueda
ser evacuado fácilmente en la puesta en marcha.
Sub _Rev7_2020 - Instrucciones de uso
1
O O
I I
2 4 5 6
Z
A 7
8
Y
9
10
11
3
X
12
13
