Optionen

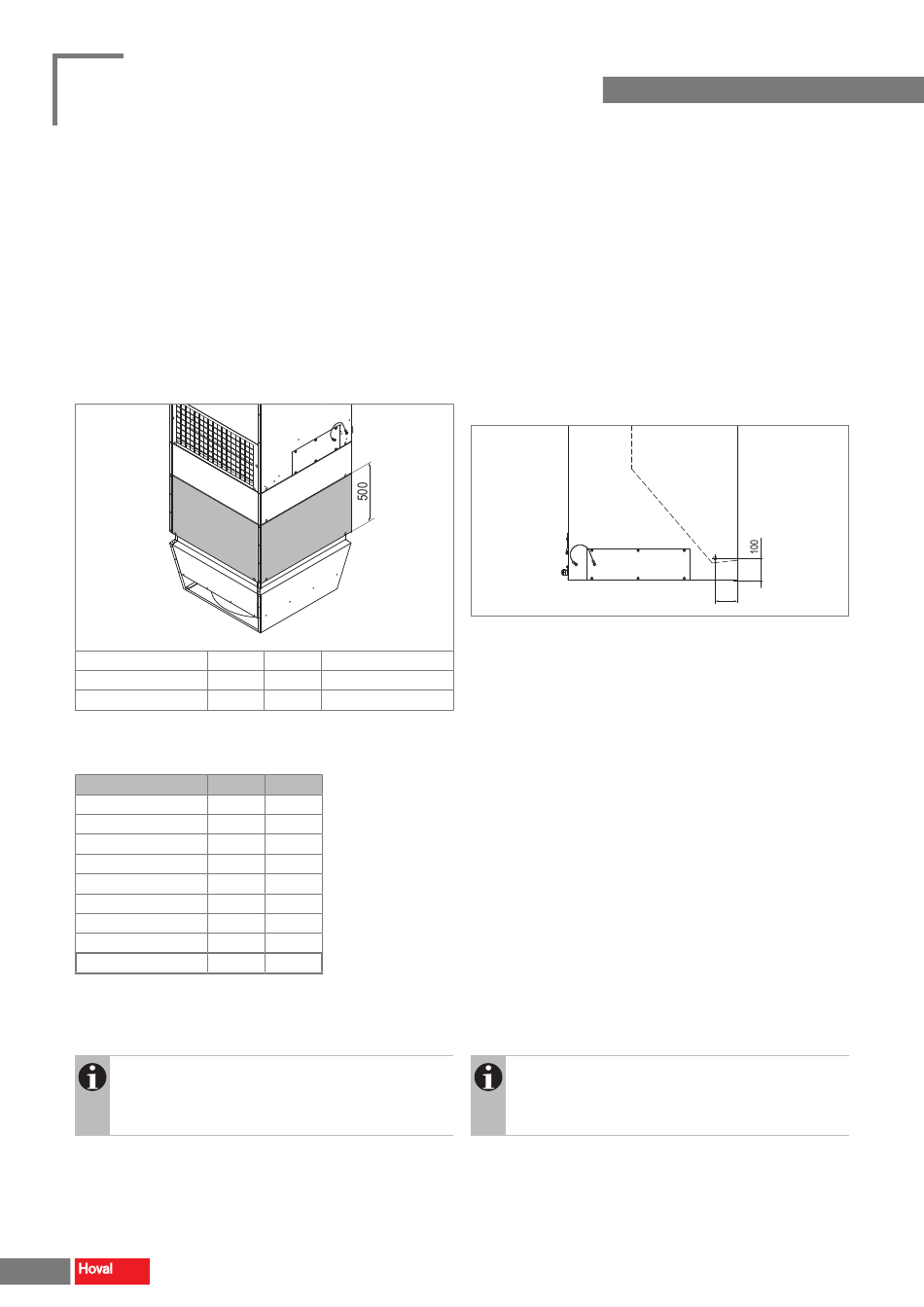

7 Zuluft- und Abluftschalldämpfer
Zuluft- und Abluftschalldämpfer reduzieren die Schall-
emission von RoofVent ®
dämpfer ist als separates Bauteil ausgeführt und ist über
dem Air-Injector montiert. Der Abluftschalldämpfer besteht
aus einer Schalldämmauskleidung im Verbindungsmodul.
Gewicht
Druckverlust Zuluft
Druckverlust Abluft
Tabelle C6: Technische Daten Zuluft- und Abluftschalldämpfer
Frequenz [Hz] Zuluft
63
125
250
500
1000
2000
4000
8000
Summe
Tabelle C7: Einfügungsdämpfung Zuluft- und Abluftschalldämpfer
(Werte in dB mit Bezug auf den Nenn-Luftvolumenstrom)
Hinweis
Die Option 'Zuluft- und Abluftschalldämpfer' ist nicht
verfügbar mit einem Verbindungsmodul in der Länge
V0, sondern nur in den Längen V1, V2 und V3.
28
Geräten im Raum. Der Zuluftschall-
kg 80
Pa 26
Pa 0
Abluft
5 0
7 0
15 2
17 3
20 3
17 3
12 2
9 2
15 2

8 Kondensatablauf innen

Das neutralisierte Kondensat aus dem Gas-Brennwertkessel
kann innen im RoofVent ® Gerät zum Ablaufstutzen im
Verbindungsmodul abgeleitet werden. Zur Verhinderung von
Vereisung des Kondensats ist die Kondensatleitung beheizt.
■ Installieren Sie eine Kondensatableitung entsprechend
den örtlichen Vorschriften.
■ Anschluss: Außengewinde G ¾"
Bild C5: Maßblatt für Kondensatanschluss im Verbindungsmodul

9 Energiemonitoring

Das Energiemonitoring ermöglicht die Anzeige der durch
Wärmerückgewinnung eingesparten Energie. Zu diesem
Zweck werden in den RoofVent
Temperaturfühler installiert; sie erfassen die Lufteintritts- und
die Luftaustrittstemperatur des Plattenwärmetauschers.
10 Rücklauftemperaturfühler
Der Rücklauftemperaturfühler überwacht die Rücklauftem-
peratur des Heizmediums.
Hinweis
RoofVent RG Geräte sind standardmäßig mit einem
®
Rücklauftemperaturfühler im Gaskessel-Anbau
ausgerüstet.
Zuluft- und Abluftschalldämpfer
100
® Geräten 2 zusätzliche
