H a l l e n k l i m a - S y s t e m e
Hoval RoofVent
®
RH | RC | RHC | R
Planungshandbuch

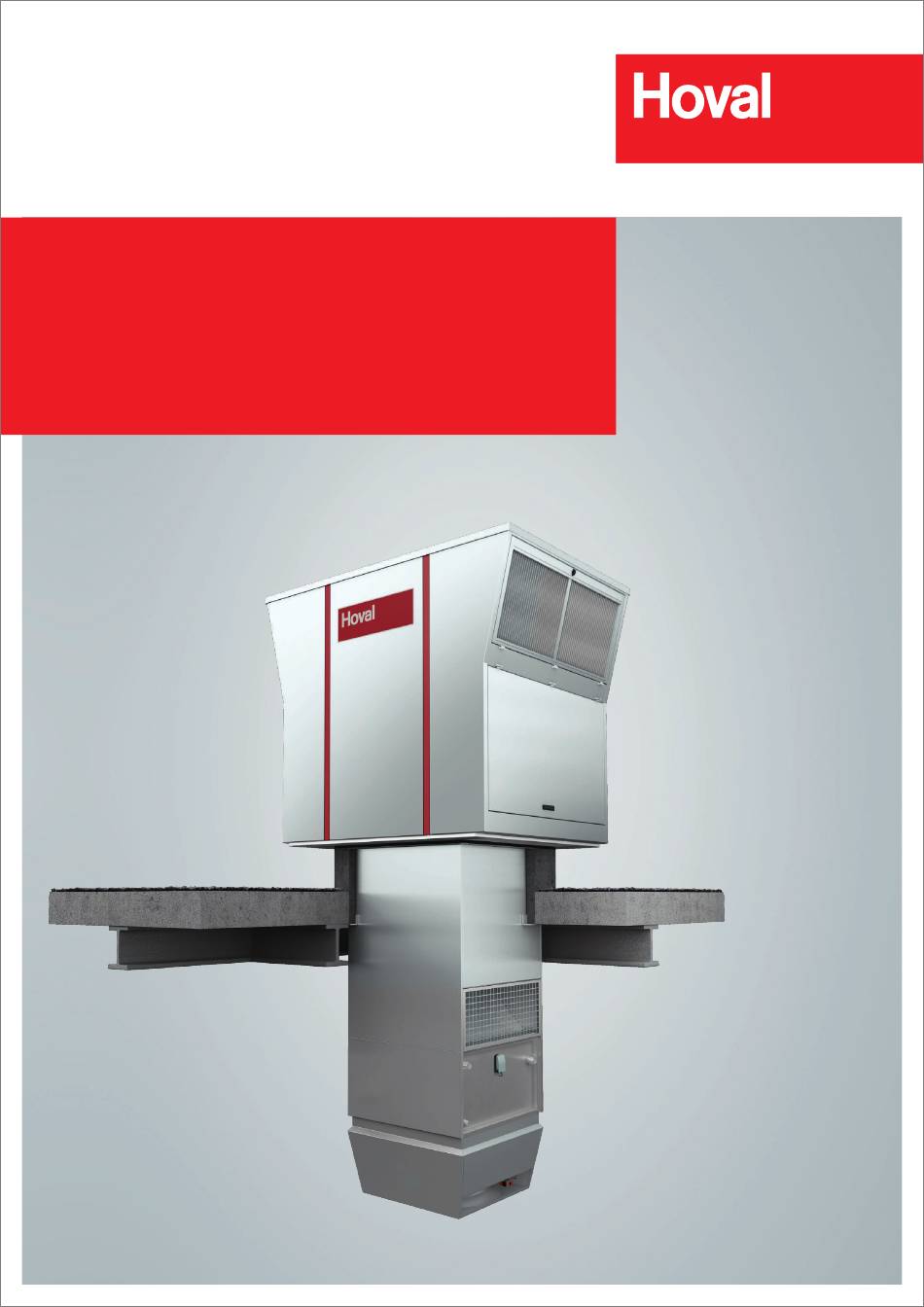

Be- und Entlüftungsgeräte mit effizienter Luftverteilung
zum Heizen und Kühlen mit zentraler Wärme- und Kälteerzeugung
Hoval | Verantwortung für Energie und Umwelt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoval RoofVent RH

Inhaltszusammenfassung für Hoval RoofVent RH

  • Seite 1 H a l l e n k l i m a - S y s t e m e Hoval RoofVent ® RH | RC | RHC | R Planungshandbuch Be- und Entlüftungsgeräte mit effizienter Luftverteilung zum Heizen und Kühlen mit zentraler Wärme- und Kälteerzeugung Hoval | Verantwortung für Energie und Umwelt...
  • Seite 3 Heizen und Kühlen von Räumen bis 25 m Höhe mit zentraler Wärme- und Kälteversorgung (4-Leiter-System) RoofVent ® Be- und Entlüftungsgerät mit effizienter Luftverteilung zum Einsatz in Räumen bis 25 m Höhe Optionen Transport und Installation Planungshinweise Regelung Hoval TopTronic ® → siehe Handbuch 'Regelsysteme für Hoval Hallenklima-Systeme'...
  • Seite 5 Hoval Hallenklima-Systeme Inhalt Hoval Hallenklima-Systeme Effizient. Flexibel. Zuverlässig.
  • Seite 6 Verfügung. Kompetent und zuverlässig Zudem gibt es eine Reihe von Geräten, die eigens für ganz Hoval steht Ihnen in allen Projektphasen mit Experten- spezifi sche Einsatzzwecke entwickelt wurden. ProcessVent Knowhow zur Seite. Verlassen Sie sich auf ausführliche Geräte beispielsweise werden in Industriehallen mit technische Beratung bei der Projektierung von Hoval Abluftreinigungsanlagen gekoppelt und gewinnen Wärme...

  • Seite 7: Systemübersicht

    Hoval Hallenklima-Systeme Systemübersicht System mit dezentraler Wärme- und Kälteerzeugung mit Wärmepumpe TopVent ® RoofVent ® TopVent ® mit Wärmepumpe mit Wärmepumpe mit Wärmepumpe System mit zentraler Wärme- und Kälteerzeugung Kaltwassersatz TopVent ® RoofVent ® TopVent ® Heizkessel (z.B. UltraGas ®...
  • Seite 9 RoofVent ® Inhalt RoofVent ® Be- und Entlüftungsgerät mit effizienter Luftverteilung zum Heizen von Räumen bis 25 m Höhe mit zentraler Wärmeversorgung 1 Verwendung ..... 8 2 Auf bau und Funktion .

  • Seite 10: Verwendung

    ■ Verbindungsmodul: Für den energieeffizienten, bedarfsgerechten Betrieb von Das Verbindungsmodul dient als Luftleitung durch das Hoval Hallenklima-Systemen sorgt das integrierte Regel- Dach und zum Ansaugen von Abluft aus der Halle durch system Hoval TopTronic ® das Abluftgitter. Zur Anpassung des Gerätes an lokale Einbaubedingungen ist es in 4 Längen lieferbar.
  • Seite 11 RoofVent ® Aufbau und Funktion ■ Dachgerät mit Energierückgewinnung ■ Unterdacheinheit Verbindungsmodul Heizelement Air-Injector Bild B1: Komponenten RoofVent ®...
  • Seite 12 RoofVent ® Aufbau und Funktion ■ Heizregister ■ 10 11 Revisionsdeckel Register ■ Revisionsdeckel Anschlusskasten ■ Zuluftventilatoren ■ Revisionstür Zuluft ■ Steuer- und Regelblock ■ Revisionstür Fortluft ■ Fortluftventilatoren ■ Plattenwärmetauscher mit Bypass (zur Leistungsregelung und als Umluftbypass) ■ Außenluftklappe mit Stellantrieb ■...
  • Seite 13 RoofVent ® Aufbau und Funktion 2.2 Funktionsschema ■ ■ Außenluft Zulufttemperaturfühler ■ ■ Außenluftfilter mit Differenzdruckwächter Zuluft ■ ■ Temperaturfühler Lufteintritt ERG (optional) Abluft ■ ■ Außenluftklappe mit Stellantrieb Abluftfilter mit Differenzdruckwächter ■ ■ Bypassklappe mit Stellantrieb Ablufttemperaturfühler ■ ■ Plattenwärmetauscher Abluftklappe mit Stellantrieb ■...

  • Seite 14: Betriebsarten

    RoofVent ® Aufbau und Funktion 2.3 Betriebsarten Das RoofVent ® RH hat folgende Betriebsarten: ■ Be- und Entlüftung ■ Fortluft ■ Be- und Entlüftung (reduziert) ■ Zuluft ■ Luftqualität ■ Standby ■ Umluft Das TopTronic ® C Regelsystem steuert diese Betriebsarten automatisch pro Regelzone entsprechend den Vorgaben im Kalender.
  • Seite 15 RoofVent ® Aufbau und Funktion Code Betriebsart Beschreibung AQ_VE ■ Luftqualität Be- und Entlüftung: Zuluftventilator ....MIN-MAX Fortluftventilator ....MIN-MAX Bei hohem Lüftungsbedarf oder zu hoher Raumluftfeuchte heizt Energierückgewinnung ..0-100 % das Gerät im reinen Be- und Entlüftungsbetrieb. Die Zuluft- und Abluftklappe .....
  • Seite 16 Beheizung der Halle vor Inbetriebnahme der Regelung oder bei Umluftklappe ....offen Reglerausfall während der Heizperiode. Durch den Anschluss eines Heizung ......ein Raumthermostaten kann ein Raumtemperatur-Sollwert vorgegeben werden. Die Zwangsbeheizung kann bei Bedarf durch den Hoval Service- techniker aktiviert und eingestellt werden. Tabelle B1: Betriebsarten RoofVent ®...

  • Seite 17: Technische Daten

    RoofVent ® Technische Daten 3 Technische Daten 3.3 Wärmerückgewinnungssystem (WRS) Gerätetyp RH-6 RH-9 3.1 Typenschlüssel Rückwärmzahl trocken Rückwärmzahl feucht Tabelle B4: Thermischer Übertragungsgrad des Plattenwärmetauschers RH - 6 B - ... Gerätetyp 3.4 Luftfilterung RoofVent ® Gerätegröße Filter Außenluft Abluft 6 oder 9 Klasse nach ISO 16890 55 %...

  • Seite 18: Heizleistung

    RoofVent ® Technische Daten 3.7 Heizleistung Temp. der Außenluft -5 °C -15 °C ∆p ∆p Größe °C °C 47.4 40.5 11.4 39.9 2038 49.1 38.5 11.7 38.8 2108 RH-6 76.2 69.3 55.4 3273 78.7 68.2 54.8 3383 68.9 59.5 11.7 40.1 2962 71.2...

  • Seite 19: Schallleistung

    RoofVent ® Technische Daten 3.8 Schallleistung ■ ■ ■ ■ Position RH-6 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A) Oktav-Schallleistungspegel 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz RH-9 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A)

  • Seite 20: Maße Und Gewichte

    RoofVent ® Technische Daten 3.9 Maße und Gewichte 2380 1950 ■ ■ Dachgerät mit Energierückgewinnung Heizelement ■ ■ Verbindungsmodul Air-Injector ■ ■ Revisionsdeckel Register Rücklauf ■ ■ Revisionsdeckel Anschlusskasten Vorlauf Bild B4: Maßblatt RoofVent ® RH (Maße in mm)
  • Seite 21 RoofVent ® Technische Daten Gerätetyp RH-6 RH-9 1400 1750 1040 1240 1048 1100 Verbindungsmodul 1190 1440 1940 1230 1480 1980 1030 1530 1030 1530 1700 1950 2200 2700 1850 2100 2350 2850 Tabelle B10: Maße RoofVent ® Gerätetyp RH-6B RH-6C RH-9B RH-9C RH-9D...

  • Seite 22: Produktinformationen Gemäß Erp

    RoofVent ® Technische Daten 3.10 Produktinformationen gemäß ErP Hoval RoofVent ® Marke / Modell Einheit NWLA, ZLA – Antrieb Drehzahlregelung – Wärmerückgewinnungssystem anderes – Thermischer Übertragungsgrad der Wärmerück- gewinnung (η t_NWLA Nenn-Luftvolumenstrom (q 1.53 1.53 2.22 2.22 2.22 m³/s Tatsächliche elektrische Eingangsleistung (P) 2.01...

  • Seite 23: Ausschreibungstexte

    RoofVent ® Ausschreibungstexte 4 Ausschreibungstexte Abluftfilter Ausgeführt als hocheffiziente Kompaktfilterelemente, Klasse ISO ePM 65 % (M5), voll veraschbar, leicht wechselbar, 4.1 RoofVent ® inklusive Differenzdruckwächter zur Filterüberwachung. Plattenwärmetauscher Be- und Entlüftungsgerät zum Heizen von Räumen bis 25 m Höhe mit zentraler Wärmeversorgung; ausgestattet mit hoch- Kreuzstrom-Plattenwärmetauscher aus hochwertigem effizientem Luftverteiler;...
  • Seite 24 RoofVent ® Ausschreibungstexte ■ Kleinspannungsteil: Air-Injector – Transformator für Stellantriebe, Fühler und den 1 Air-Injector Geräteregler – Extern schaltbare Zwangsbeheizung Gehäuse aus Magnesium-Zink-Blech, luftdicht, schwer – Extern schaltbares Zwangs-Aus entflammbar, hygiene- und wartungsfreundlich durch ■ Platine mit weiteren elektronischen Bauteilen für die alterungsbeständige, silikonfreie Dichtungsmaterialien, mit: Gerätesteuerung (Differenzdruckmessung, Sicherungen ■...
  • Seite 25 Verschraubungen zum Anschluss an das Gerät und an das dicke > 80 μm; Elektronik beidseitig vergossen Verteilernetz; abgestimmt auf das Register im Gerät und das ■ Plattenwärmetauscher mit Tropfenabscheider; speziell Regelsystem Hoval TopTronic ® beschichtet für hohe Korrosionsbeständigkeit; zusätzlich Mischventil abgedichtet; Dichtigkeitsprüfung nach Werksnorm ■...

  • Seite 26: Toptronic ® C - Systemregelung

    ■ Hauptbetriebsarten Be- und Entlüftungsgeräte: VE ..Be- und Entlüftung, stufenlos einstellbar Zonenbasiertes Regelsystem zum energieoptimierten Betrieb AQ ..Luftqualität, automatische Regelung mit Hoval von dezentralen Hoval Hallenklima-Systemen. Maximale Kombifühler (Option), Führungsgröße wahlweise: Anlagengröße pro Systembus: 64 Regelzonen mit jeweils –...
  • Seite 27 Systemen (0…10 V; 4 - 20 mA) ■ Eingang Lastabwurf ■ Signal für externen Abluftventilator ■ Betriebsartenschalter auf Klemme ■ Betriebsartentaster auf Klemme ■ Steuerung und Stromversorgung der Verteilerpumpe Starkstromverteilung: ■ Leitungsschutzschalter und Ausgangsklemmen für Hoval Hallenklima-Geräte ■ Netz-Trenneinrichtung (4-polig)
  • Seite 29 RoofVent ® Inhalt RoofVent ® Be- und Entlüftungsgerät mit effizienter Luftverteilung zum Heizen und Kühlen von Räumen bis 25 m Höhe mit zentraler Wärme- und Kälteversorgung (2-Leiter-System) 1 Verwendung ....28 2 Auf bau und Funktion .

  • Seite 30: Verwendung

    Dach und zum Ansaugen von Abluft aus der Halle durch Für den energieeffizienten, bedarfsgerechten Betrieb von das Abluftgitter. Zur Anpassung des Gerätes an lokale Hoval Hallenklima-Systemen sorgt das integrierte Regel- Einbaubedingungen ist es in 4 Längen lieferbar. Es system Hoval TopTronic beinhaltet auch den elektrischen Anschlusskasten der ®...
  • Seite 31 RoofVent ® Aufbau und Funktion ■ Dachgerät mit Energierückgewinnung ■ Unterdacheinheit Verbindungsmodul Heiz-/Kühlelement Air-Injector Bild C1: Komponenten RoofVent ®...
  • Seite 32 RoofVent ® Aufbau und Funktion ■ Tropfenabscheider ■ 11 12 Heiz-/Kühlregister ■ Revisionsdeckel Register ■ Revisionsdeckel Anschlusskasten ■ Zuluftventilatoren ■ Revisionstür Zuluft ■ Steuer- und Regelblock ■ Revisionstür Fortluft ■ Fortluftventilatoren ■ Plattenwärmetauscher mit Bypass (zur Leistungsregelung und als Umluftbypass) ■...
  • Seite 33 RoofVent ® Aufbau und Funktion 2.2 Funktionsschema ■ ■ Außenluft Air-Injector mit Stellantrieb ■ ■ Außenluftfilter mit Differenzdruckwächter Zulufttemperaturfühler ■ ■ Temperaturfühler Lufteintritt ERG (optional) Zuluft ■ ■ Außenluftklappe mit Stellantrieb Abluft ■ ■ Bypassklappe mit Stellantrieb Abluftfilter mit Differenzdruckwächter ■...

  • Seite 34: Betriebsarten

    RoofVent ® Aufbau und Funktion 2.3 Betriebsarten Das RoofVent ® RC hat folgende Betriebsarten: ■ Be- und Entlüftung ■ Fortluft ■ Be- und Entlüftung (reduziert) ■ Zuluft ■ Luftqualität ■ Standby ■ Umluft Das TopTronic ® C Regelsystem steuert diese Betriebsarten automatisch pro Regelzone entsprechend den Vorgaben im Kalender.
  • Seite 35 RoofVent ® Aufbau und Funktion Code Betriebsart Beschreibung AQ_VE ■ Luftqualität Be- und Entlüftung: Zuluftventilator ....MIN-MAX Fortluftventilator ....MIN-MAX Bei hohem Lüftungsbedarf oder zu hoher Raumluftfeuchte heizt Energierückgewinnung ..0-100 % bzw. kühlt das Gerät im reinen Be- und Entlüftungsbetrieb. Die Abluftklappe .....
  • Seite 36 Beheizung der Halle vor Inbetriebnahme der Regelung oder bei Umluftklappe ....offen Reglerausfall während der Heizperiode. Durch den Anschluss eines Heizung/Kühlung ....ein Raumthermostaten kann ein Raumtemperatur-Sollwert vorgegeben werden. Die Zwangsbeheizung kann bei Bedarf durch den Hoval Service- techniker aktiviert und eingestellt werden. Tabelle C1: Betriebsarten RoofVent ®...

  • Seite 37: Technische Daten

    RoofVent ® Technische Daten 3 Technische Daten 3.3 Wärmerückgewinnungssystem (WRS) Gerätetyp RC-6 RC-9 3.1 Typenschlüssel Rückwärmzahl trocken Rückwärmzahl feucht Tabelle C4: Thermischer Übertragungsgrad des Plattenwärmetauschers RC - 6 - C ... Gerätetyp 3.4 Luftfilterung RoofVent ® Gerätegröße Filter Außenluft Abluft 6 oder 9 Klasse nach ISO 16890 55 %...

  • Seite 38: Heizleistung

    RoofVent ® Technische Daten 3.7 Heizleistung Temp. der Außenluft -5 °C -15 °C ∆p ∆p Größe °C °C RC-6 76.2 69.3 55.4 3273 78.7 68.2 54.8 3383 113.1 103.7 56.5 4860 116.8 102.4 56.0 5017 RC-9 – – – – –...

  • Seite 39: Schallleistung

    RoofVent ® Technische Daten 3.9 Schallleistung ■ ■ ■ ■ Position RC-6 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A) Oktav-Schallleistungspegel 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz RC-9 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A)

  • Seite 40: Maße Und Gewichte

    RoofVent ® Technische Daten 3.10 Maße und Gewichte 2380 1950 ■ ■ Dachgerät mit Energierückgewinnung Air-Injector ■ ■ Verbindungsmodul Rücklauf ■ ■ Revisionsdeckel Register Vorlauf ■ ■ Revisionsdeckel Anschlusskasten Kondensatanschluss G1" (außen) ■ Heiz-/Kühlelement Bild C4: Maßblatt RoofVent RC (Maße in mm) ®...
  • Seite 41 RoofVent ® Technische Daten Gerätetyp RC-6 RC-9 1400 1750 1040 1240 1048 1100 Verbindungsmodul 1190 1440 1940 1230 1480 1980 1030 1530 1030 1530 2050 2300 2550 3050 2160 2410 2660 3160 Tabelle C11: Maße RoofVent ® Gerätetyp RC-6-C RC-9-C RC-9-D Q (Innengewinde) "...

  • Seite 42: Produktinformationen Gemäß Erp

    RoofVent ® Technische Daten 3.11 Produktinformationen gemäß ErP Hoval RoofVent ® Marke / Modell Einheit NWLA, ZLA – Antrieb Drehzahlregelung – Wärmerückgewinnungssystem anderes – Thermischer Übertragungsgrad der Wärmerück- gewinnung (η t_NWLA Nenn-Luftvolumenstrom (q 1.53 2.22 2.22 m³/s Tatsächliche elektrische Eingangsleistung (P) 2.18...

  • Seite 43: Ausschreibungstexte

    RoofVent ® Ausschreibungstexte 4 Ausschreibungstexte Abluftfilter Ausgeführt als hocheffiziente Kompaktfilterelemente, Klasse ISO ePM 65 % (M5), voll veraschbar, leicht wechselbar, 4.1 RoofVent ® inklusive Differenzdruckwächter zur Filterüberwachung. Plattenwärmetauscher Be- und Entlüftungsgerät zum Heizen und Kühlen von Räumen bis 25 m Höhe mit zentraler Wärme- und Kältever- Kreuzstrom-Plattenwärmetauscher aus hochwertigem sorgung (2-Leiter-System);...
  • Seite 44 RoofVent ® Ausschreibungstexte ■ Kleinspannungsteil: Air-Injector – Transformator für Stellantriebe, Fühler und den 1 Air-Injector Geräteregler – Extern schaltbare Zwangsbeheizung Gehäuse aus Magnesium-Zink-Blech, luftdicht, schwer – Extern schaltbares Zwangs-Aus entflammbar, hygiene- und wartungsfreundlich durch ■ Platine mit weiteren elektronischen Bauteilen für die alterungsbeständige, silikonfreie Dichtungsmaterialien, innen Gerätesteuerung (Differenzdruckmessung, Sicherungen isoliert mit geschlossenporigem Polyurethan, mit:...
  • Seite 45 Verschraubungen zum Anschluss an das Gerät und an das dicke > 80 μm; Elektronik beidseitig vergossen Verteilernetz; abgestimmt auf das Register im Gerät und das ■ Plattenwärmetauscher mit Tropfenabscheider; speziell Regelsystem Hoval TopTronic ® beschichtet für hohe Korrosionsbeständigkeit; zusätzlich Mischventil abgedichtet; Dichtigkeitsprüfung nach Werksnorm ■...

  • Seite 46: Toptronic ® C - Systemregelung

    ■ Hauptbetriebsarten Be- und Entlüftungsgeräte: VE ..Be- und Entlüftung, stufenlos einstellbar Zonenbasiertes Regelsystem zum energieoptimierten Betrieb AQ ..Luftqualität, automatische Regelung mit Hoval von dezentralen Hoval Hallenklima-Systemen. Maximale Kombifühler (Option), Führungsgröße wahlweise: Anlagengröße pro Systembus: 64 Regelzonen mit jeweils –...
  • Seite 47 Systemen (0…10 V; 4 - 20 mA) ■ Eingang Lastabwurf ■ Signal für externen Abluftventilator ■ Betriebsartenschalter auf Klemme ■ Betriebsartentaster auf Klemme ■ Steuerung und Stromversorgung der Verteilerpumpe Starkstromverteilung: ■ Leitungsschutzschalter und Ausgangsklemmen für Hoval Hallenklima-Geräte ■ Netz-Trenneinrichtung (4-polig)
  • Seite 49 RoofVent ® Inhalt RoofVent ® Be- und Entlüftungsgerät mit effizienter Luftverteilung zum Heizen und Kühlen von Räumen bis 25 m Höhe mit zentraler Wärme- und Kälteversorgung (4-Leiter-System) 1 Verwendung ....48 2 Auf bau und Funktion .

  • Seite 50: Verwendung

    Dach und zum Ansaugen von Abluft aus der Halle durch Für den energieeffizienten, bedarfsgerechten Betrieb von das Abluftgitter. Zur Anpassung des Gerätes an lokale Hoval Hallenklima-Systemen sorgt das integrierte Regel- Einbaubedingungen ist es in 4 Längen lieferbar. Es system Hoval TopTronic beinhaltet auch den elektrischen Anschlusskasten der ®...
  • Seite 51 RoofVent ® Aufbau und Funktion ■ Dachgerät mit Energierückgewinnung ■ Unterdacheinheit Verbindungsmodul Heizelement Kühlelement Air-Injector Bild D1: Komponenten RoofVent ®...
  • Seite 52 RoofVent ® Aufbau und Funktion ■ Tropfenabscheider ■ 12 13 Kühlregister ■ Heizregister ■ Revisionsdeckel Register ■ Revisionsdeckel Anschlusskasten ■ Zuluftventilatoren ■ Revisionstür Zuluft ■ Steuer- und Regelblock ■ Revisionstür Fortluft ■ Fortluftventilatoren ■ Plattenwärmetauscher mit Bypass (zur Leistungsregelung und als Umluftbypass) ■...
  • Seite 53 RoofVent ® Aufbau und Funktion 2.2 Funktionsschema ■ ■ Außenluft Air-Injector mit Stellantrieb ■ ■ Außenluftfilter mit Differenzdruckwächter Zulufttemperaturfühler ■ ■ Temperaturfühler Lufteintritt ERG (optional) Zuluft ■ ■ Außenluftklappe mit Stellantrieb Abluft ■ ■ Bypassklappe mit Stellantrieb Abluftfilter mit Differenzdruckwächter ■...

  • Seite 54: Betriebsarten

    RoofVent ® Aufbau und Funktion 2.3 Betriebsarten Das RoofVent ® RHC hat folgende Betriebsarten: ■ Be- und Entlüftung ■ Fortluft ■ Be- und Entlüftung (reduziert) ■ Zuluft ■ Luftqualität ■ Standby ■ Umluft Das TopTronic ® C Regelsystem steuert diese Betriebsarten automatisch pro Regelzone entsprechend den Vorgaben im Kalender.
  • Seite 55 RoofVent ® Aufbau und Funktion Code Betriebsart Beschreibung AQ_VE ■ Luftqualität Be- und Entlüftung: Zuluftventilator ....MIN-MAX Fortluftventilator ....MIN-MAX Bei hohem Lüftungsbedarf oder zu hoher Raumluftfeuchte heizt Energierückgewinnung ..0-100 % bzw. kühlt das Gerät im reinen Be- und Entlüftungsbetrieb. Die Abluftklappe .....
  • Seite 56 Beheizung der Halle vor Inbetriebnahme der Regelung oder bei Umluftklappe ....offen Reglerausfall während der Heizperiode. Durch den Anschluss eines Heizung/Kühlung ....ein Raumthermostaten kann ein Raumtemperatur-Sollwert vorgegeben werden. Die Zwangsbeheizung kann bei Bedarf durch den Hoval Service- techniker aktiviert und eingestellt werden. Tabelle D1: Betriebsarten RoofVent ®...

  • Seite 57: Technische Daten

    RoofVent ® Technische Daten 3 Technische Daten 3.3 Wärmerückgewinnungssystem (WRS) Gerätetyp RHC-6 RHC-9 3.1 Typenschlüssel Rückwärmzahl trocken Rückwärmzahl feucht Tabelle D4: Thermischer Übertragungsgrad des Plattenwärmetauschers RHC - 6 B C ... Gerätetyp 3.4 Luftfilterung RoofVent ® Gerätegröße Filter Außenluft Abluft 6 oder 9 Klasse nach ISO 16890 55 %...
  • Seite 58 RoofVent ® Technische Daten 3.7 Heizleistung Temp. der Außenluft -5 °C -15 °C ∆p ∆p Größe °C °C 47.4 40.5 11.4 39.9 2038 49.1 38.5 11.7 38.8 2108 RHC-6 76.2 69.3 55.4 3273 78.7 68.2 54.8 3383 68.9 59.5 11.7 40.1 2962 71.2...

  • Seite 59: Schallleistung

    RoofVent ® Technische Daten 3.9 Schallleistung ■ ■ ■ ■ Position RHC-6 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A) Oktav-Schallleistungspegel 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz RHC-9 Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A)

  • Seite 60: Maße Und Gewichte

    RoofVent ® Technische Daten 3.10 Maße und Gewichte 2380 1950 ■ ■ Dachgerät mit Energierückgewinnung Air-Injector ■ ■ Verbindungsmodul Rücklauf Heizkreis ■ ■ Revisionsdeckel Register Vorlauf Heizkreis ■ ■ Revisionsdeckel Anschlusskasten Rücklauf Kühlkreis ■ ■ Heizelement Vorlauf Kühlkreis ■ ■ Kühlelement Kondensatanschluss G1"...
  • Seite 61 RoofVent ® Technische Daten Gerätetyp RHC-6 RHC-9 1400 1750 1040 1240 1048 1100 Verbindungsmodul 1190 1440 1940 1230 1480 1980 1030 1530 1030 1530 2320 2570 2820 3320 2460 2710 2960 3460 Tabelle D11: Maße RoofVent ® Gerätetyp RHC-6 RHC-9 Typ des Heizregisters L (Innengewinde) "...

  • Seite 62: Produktinformationen Gemäß Erp

    RoofVent ® Technische Daten 3.11 Produktinformationen gemäß ErP Hoval RoofVent ® Marke / Modell Einheit NWLA, ZLA – Antrieb Drehzahlregelung – Wärmerückgewinnungssystem anderes – Thermischer Übertragungsgrad der Wärmerück- gewinnung (η t_NWLA Nenn-Luftvolumenstrom (q 1.53 1.53 2.22 2.22 2.22 2.22 2.22 2.22...

  • Seite 63: Ausschreibungstexte

    RoofVent ® Ausschreibungstexte 4 Ausschreibungstexte Abluftfilter Ausgeführt als hocheffiziente Kompaktfilterelemente, Klasse ISO ePM 65 % (M5), voll veraschbar, leicht wechselbar, 4.1 RoofVent ® inklusive Differenzdruckwächter zur Filterüberwachung. Plattenwärmetauscher Be- und Entlüftungsgerät zum Heizen und Kühlen von Räumen bis 25 m Höhe mit zentraler Wärme- und Kältever- Kreuzstrom-Plattenwärmetauscher aus hochwertigem sorgung (4-Leiter-System);...
  • Seite 64 RoofVent ® Ausschreibungstexte ■ Kleinspannungsteil: Kühlelement – Transformator für Stellantriebe, Fühler und den Geräteregler Gehäuse aus Magnesium-Zink-Blech luftdicht, schwer – Extern schaltbare Zwangsbeheizung entflammbar, hygiene- und wartungsfreundlich durch – Extern schaltbares Zwangs-Aus alterungsbeständige, silikonfreie Dichtungsmaterialien, innen ■ Platine mit weiteren elektronischen Bauteilen für die isoliert mit geschlossenporigem Polyurethan.
  • Seite 65 Verschraubungen zum Anschluss an das Gerät und an das wanne im Verbindungsmodul Verteilernetz; abgestimmt auf das Register im Gerät und das ■ Verbindungsmodul in öldichter Ausführung mit integrierter Regelsystem Hoval TopTronic ® Öl/Kondensat-Auffangwanne und Ablaufstutzen Mischventil Korrosionsgeschützte Ausführung für hohe Abluftfeuchte Mischventil mit stetigem Drehantrieb, abgestimmt auf das ■...

  • Seite 66: Toptronic ® C - Systemregelung

    ■ Hauptbetriebsarten Be- und Entlüftungsgeräte: VE ..Be- und Entlüftung, stufenlos einstellbar Zonenbasiertes Regelsystem zum energieoptimierten Betrieb AQ ..Luftqualität, automatische Regelung mit Hoval von dezentralen Hoval Hallenklima-Systemen. Maximale Kombifühler (Option), Führungsgröße wahlweise: Anlagengröße pro Systembus: 64 Regelzonen mit jeweils –...
  • Seite 67 Systemen (0…10 V; 4 - 20 mA) ■ Eingang Lastabwurf ■ Signal für externen Abluftventilator ■ Betriebsartenschalter auf Klemme ■ Betriebsartentaster auf Klemme ■ Steuerung und Stromversorgung der Verteilerpumpe Starkstromverteilung: ■ Leitungsschutzschalter und Ausgangsklemmen für Hoval Hallenklima-Geräte ■ Netz-Trenneinrichtung (4-polig)
  • Seite 69 RoofVent ® Inhalt RoofVent ® Be- und Entlüftungsgerät mit effizienter Luftverteilung zum Einsatz in Räumen bis 25 m Höhe 1 Verwendung ....68 2 Auf bau und Funktion .

  • Seite 70: Verwendung

    Halle. Sie besteht aus folgenden Komponenten: Für den energieeffizienten, bedarfsgerechten Betrieb von ■ Verbindungsmodul: Hoval Hallenklima-Systemen sorgt das integrierte Regel- Das Verbindungsmodul dient als Luftleitung durch das system Hoval TopTronic Dach und zum Ansaugen von Abluft aus der Halle durch ®...
  • Seite 71 RoofVent ® Aufbau und Funktion ■ Dachgerät mit Energierückgewinnung ■ Unterdacheinheit Verbindungsmodul Air-Injector Bild E1: Komponenten RoofVent ®...
  • Seite 72 RoofVent ® Aufbau und Funktion ■ Revisionsdeckel Anschlusskasten ■ Zuluftventilatoren ■ Revisionstür Zuluft ■ Steuer- und Regelblock ■ Revisionstür Fortluft ■ Fortluftventilatoren ■ Plattenwärmetauscher mit Bypass (zur Leistungsregelung und als Umluftbypass) ■ Außenluftklappe mit Stellantrieb ■ Bypassklappe mit Stellantrieb ■ Außenluftfilter ■...
  • Seite 73 RoofVent ® Aufbau und Funktion 2.2 Funktionsschema ■ ■ Außenluft Zuluft ■ ■ Außenluftfilter mit Differenzdruckwächter Abluft ■ ■ Temperaturfühler Lufteintritt ERG (optional) Abluftfilter mit Differenzdruckwächter ■ ■ Außenluftklappe mit Stellantrieb Ablufttemperaturfühler ■ ■ Bypassklappe mit Stellantrieb Abluftklappe mit Stellantrieb ■...

  • Seite 74: Luftqualität

    RoofVent ® Aufbau und Funktion 2.3 Betriebsarten Das RoofVent ® RHC hat folgende Betriebsarten: ■ Be- und Entlüftung ■ Fortluft ■ Be- und Entlüftung (reduziert) ■ Zuluft ■ Luftqualität ■ Standby Das TopTronic ® C Regelsystem steuert diese Betriebsarten automatisch pro Regelzone entsprechend den Vorgaben im Kalender.
  • Seite 75 RoofVent ® Aufbau und Funktion Code Betriebsart Beschreibung Fortluft Zuluftventilator ....aus Fortluftventilator ....ein Das Gerät saugt verbrauchte Raumluft ab. Es findet keine Raum- Energierückgewinnung ..0 % temperaturregelung statt. Ungefilterte Außenluft strömt durch Abluftklappe ..... offen geöffnete Fenster und Türen in den Raum oder ein anderes System Umluftklappe ....

  • Seite 76: Technische Daten

    RoofVent ® Technische Daten 3 Technische Daten 3.3 Wärmerückgewinnungssystem (WRS) Gerätetyp 3.1 Typenschlüssel Rückwärmzahl trocken Rückwärmzahl feucht Tabelle E4: Thermischer Übertragungsgrad des Plattenwärmetauschers R - 6 - - ... Gerätetyp 3.4 Luftfilterung RoofVent ® Gerätegröße Filter Außenluft Abluft 6 oder 9 Klasse nach ISO 16890 55 % 65 %...
  • Seite 77 RoofVent ® Technische Daten 3.8 Schallleistung ■ ■ ■ ■ Position Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A) Oktav-Schallleistungspegel 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Schalldruckpegel (5 m Abstand) dB(A) Gesamt-Schallleistungspegel dB(A) Oktav-Schallleistungspegel...
  • Seite 78 RoofVent ® Technische Daten 3.9 Maße und Gewichte 2380 1950 ■ ■ Dachgerät mit Energierückgewinnung Revisionsdeckel Anschlusskasten ■ ■ Verbindungsmodul Air-Injector Bild E4: Maßblatt RoofVent ® R (Maße in mm)
  • Seite 79 RoofVent ® Technische Daten Gerätetyp 1400 1750 1040 1240 1048 1100 Verbindungsmodul 1190 1440 1940 1230 1480 1980 1030 1530 1030 1530 1430 1680 1930 2430 1550 1800 2050 2550 Tabelle E10: Maße RoofVent ® Gerätetyp Gesamt 1050 Dachgerät Unterdacheinheit Air-Injector Verbindungsmodul V0 Mehrgewicht V1...
  • Seite 80 RoofVent ® Technische Daten 3.10 Produktinformationen gemäß ErP Hoval RoofVent ® Marke / Modell Einheit NWLA, ZLA – Antrieb Drehzahlregelung – Wärmerückgewinnungssystem anderes – Thermischer Übertragungsgrad der Wärmerück- gewinnung (η t_NWLA Nenn-Luftvolumenstrom (q 1.53 2.22 m³/s Tatsächliche elektrische Eingangsleistung (P) 1.93...

  • Seite 81: Ausschreibungstexte

    RoofVent ® Ausschreibungstexte 4 Ausschreibungstexte Abluftfilter Ausgeführt als hocheffiziente Kompaktfilterelemente, Klasse ISO ePM 65 % (M5), voll veraschbar, leicht wechselbar, 4.1 RoofVent ® inklusive Differenzdruckwächter zur Filterüberwachung. Plattenwärmetauscher Be- und Entlüftungsgerät zum Einsatz in Räumen bis 25 m Höhe; ausgestattet mit hocheffizientem Luftverteiler; maximal Kreuzstrom-Plattenwärmetauscher aus hochwertigem beaufschlagte Fläche pro Gerät 480 m²...
  • Seite 82 RoofVent ® Ausschreibungstexte 2 Air-Injector ■ Kleinspannungsteil: – Transformator für Stellantriebe, Fühler und den 2 Stück Air-Injector, lose geliefert; Zuluftkanal zur Verbindung Geräteregler des RoofVent ® Gerätes mit den Air-Injectoren bauseits. – Extern schaltbares Zwangs-Aus Gehäuse aus Magnesium-Zink-Blech, luftdicht, schwer ■...
  • Seite 83 Lackierung Unterdacheinheit Außenlackierung in RAL-Farbe nach Wahl Zonenbasiertes Regelsystem zum energieoptimierten Betrieb Außenluft- und Fortluftschalldämpfer von dezentralen Hoval Hallenklima-Systemen. Maximale Außenluftschalldämpfer ausgeführt als nach unten klapp- Anlagengröße pro Systembus: 64 Regelzonen mit jeweils bares Anbauteil an das Dachgerät, Gehäuse aus Aluminium bis zu 10 Be- und Entlüftungsgeräten oder Zuluftgeräten und...
  • Seite 84 Hauptbetriebsarten Be- und Entlüftungsgeräte: VE ..Be- und Entlüftung, stufenlos einstellbar ■ Zentrales Alarmmanagement mit Aufnahme aller Alarme AQ ..Luftqualität, automatische Regelung mit Hoval (Zeitstempel, Priorität, Zustand) in eine Alarmliste und Kombifühler (Option), Führungsgröße wahlweise: Alarmspeicher der letzten 50 Alarme; parametrierbare –...

  • Seite 85: Inhaltsverzeichnis

    Optionen Inhalt 1 Typenschlüssel ....84 2 Ölbeständige Ausführung ....86 3 ...

  • Seite 86: Typenschlüssel

    Optionen Typenschlüssel 1 Typenschlüssel RHC - 9 B C - RX / ST . -- / V0 . D1 . LU / AF . SI / Y . KP . -- . SD / TC . EM . PH . RF Gerätetyp RH | RC | RHC | R RoofVent...
  • Seite 87 Optionen Typenschlüssel RHC - 9 B C - RX / ST . -- / V0 . D1 . LU / AF . SI / Y . KP . -- . SD / TC . EM . PH . RF Schalldämpfer innen ohne Zuluft- und Abluftschalldämpfer Hydraulik...

  • Seite 88: Ölbeständige Ausführung

    Optionen Ölbeständige Ausführung 2 Ölbeständige Ausführung 3 Korrosionsgeschützte Ausführung für hohe Abluftfeuchte RoofVent ® Geräte in ölbeständiger Ausführung eignen sich zum Einsatz in Anwendungen mit ölhaltiger Abluft. Die maxi- RoofVent ® Geräte in korrosionsgeschützter Ausführung für male Ölfracht in der Abluft beträgt 10 mg/m³ Luft. Folgende hohe Abluftfeuchte eignen sich zum Einsatz in Anwendungen Merkmale gewährleisten den problemfreien Betrieb der mit erhöhter Korrosionsgefahr und hoher Feuchtezunahme...

  • Seite 89: Verbindungsmodul

    Optionen Verbindungsmodul 4 Verbindungsmodul 6 Ausführung ohne Air-Injector Zur Anpassung des RoofVent ® Gerätes an lokale Gegeben- RoofVent ® Geräte in der Ausführung ohne Air-Injector eignen heiten ist das Verbindungsmodul in 4 Längen lieferbar. sich zum Anschluss an ein bauseitiges Luftverteilsystem. Beachten Sie Folgendes: ■...

  • Seite 90: Außenluft- Und Fortluftschalldämpfer

    Optionen Außenluft- und Fortluftschalldämpfer 8 Außenluft- und Fortluftschalldämpfer Der Außenluftschalldämpfer reduziert die Schallemission von Der Fortluftschalldämpfer reduziert die Schallemission von RoofVent ® Geräten auf der Außenluftseite. Er besteht aus RoofVent ® Geräten auf der Fortluftseite. Er besteht aus einem Aluminium-Gehäuse mit Vogelschutzgitter und Schall- einem Aluminium-Gehäuse mit Vogelschutzgitter und Schall- dämmauskleidung und ist als nach unten klappbares Anbau- dämmkulissen und ist als nach unten klappbares Anbauteil...

  • Seite 91: Zuluft- Und Abluftschalldämpfer

    Optionen Zuluft- und Abluftschalldämpfer 9 Zuluft- und Abluftschalldämpfer Zuluft- und Abluftschalldämpfer reduzieren die Schall- emission von RoofVent ® Geräten im Raum. Der Zuluftschall- dämpfer ist als separates Bauteil ausgeführt und ist über dem Air-Injector montiert. Der Abluftschalldämpfer besteht aus einer Schalldämmauskleidung im Verbindungsmodul. Größe Gewicht Druckverlust Zuluft...

  • Seite 92: Hydraulikbaugruppe Umlenkschaltung

    Optionen Hydraulikbaugruppe Umlenkschaltung 10 Hydraulikbaugruppe Umlenkschaltung Einstellwerte für den hydraulischen Abgleich Für die einfache Installation von RoofVent ® Geräten sind optimal auf die Geräte abgestimmte Baugruppen für hydrau- Lesen Sie die Einstellwerte aus den nachstehenden lische Umlenkschaltung erhältlich. Beachten Sie Folgendes: Diagrammen ab.
  • Seite 93 Optionen Hydraulikbaugruppe Umlenkschaltung ■ Automatischer Entlüfter ■ Verschraubung Register ■ Regulierventil ■ Verschraubung Verteilernetz ■ Vorlauf ■ Mischventil ■ Kugelhahn ■ Rücklauf Bild F5: Maßblatt Hydraulikbaugruppe Verschraubung Gewicht Y-6AB 1¼ " Y-6C 1¼ " Y-9AB 1028 1½ " Y-9C 1032 1½...

  • Seite 94: Mischventil

    Optionen Mischventil 11 Mischventil 12 Kondensatpumpe Für die einfache Installation von RoofVent ® Geräten sind RoofVent ® Kühlgeräte müssen an eine Kondensatableitung optimal auf die Geräte abgestimmte Mischventile erhältlich. angeschlossen werden. Für Anwendungen, in denen der Sie entsprechen folgender Spezifikation: Anschluss an das Abwassernetz zu aufwendig oder aus ■...

  • Seite 95: Steckdose

    Optionen Steckdose 13 Steckdose 16 Pumpensteuerung Für Wartungsarbeiten kann im Dachgerät neben dem Statt der Umlenkschaltung kann im Verbraucherkreis auch Steuer- und Regelblock eine Steckdose installiert werden eine Beimisch- oder Einspritzschaltung installiert werden. (1-phasig, 230 V  A C, 50 Hz). Beachten Sie Folgendes: ■...
  • Seite 96 Optionen Pumpensteuerung RoofVent ® < 2 m 10 11 ■ ■ ■ Steuer- und Regelblock Mischventil System-Bediengerät ■ ■ ■ Anschlusskasten Leistungsversorgung Schaltschrank Zonen-Schaltschrank ■ ■ ■ Zonenbus Sammelalarm Störmeldung Wärmeversorgung ■ ■ ■ Leistungsversorgung RoofVent ® Außentemperaturfühler Wärmeanforderung ■ ■...
  • Seite 97 Optionen Pumpensteuerung RoofVent ® < 2 m 10 11 ■ ■ ■ Steuer- und Regelblock Sammelalarm Störmeldung Kälteversorgung ■ ■ ■ Anschlusskasten Außentemperaturfühler Wärmeanforderung ■ ■ ■ Zonenbus Raumtemperaturfühler Kälteanforderung ■ ■ ■ Leistungsversorgung RoofVent ® Verteilerpumpe Heizungsschaltschrank ■ ■ ■...
  • Seite 98 Optionen Pumpensteuerung RoofVent ® < 2 m 11 12 13 ■ ■ ■ Steuer- und Regelblock Leistungsversorgung Schaltschrank Störmeldung Wärmeversorgung ■ ■ ■ Anschlusskasten Sammelalarm Störmeldung Kälteversorgung ■ ■ ■ Zonenbus Außentemperaturfühler Wärmeanforderung ■ ■ ■ Leistungsversorgung RoofVent Raumtemperaturfühler Kälteanforderung ®...
  • Seite 99 Transport und Installation Inhalt 1 Montage ..... . 98 2 Hydraulische Installation ....102 3 Elektrische Installation .

  • Seite 100: Transport Und Installation Montage

    Transport und Installation Montage 1 Montage 1.2 Positionierung ■ Beachten Sie die Mindest- und Maximalabstände. 1.1 Vorbereitung ■ Achten Sie auf die Ausrichtung der Geräte zueinander. Kein Gerät darf die Fortluft eines anderen als Außenluft Für die Vorbereitung der Montage ist Folgendes wichtig: ansaugen.

  • Seite 101: Transport Und Installation

    Transport und Installation Montage 1.3 Dachsockel Dachgerät Zur Installation der RoofVent ® Geräte im Dach sind Dach- sockel erforderlich. Beachten Sie bei der Dimensionierung und Konstruktion Folgendes: ■ Das Abluftgitter und die Revisionsdeckel müssen frei zugänglich sein. ■ Der Dachsockel muss mindestens 200 mm aus dem Dach herausragen, damit bei Regen oder Schneefall kein Wasser eindringen kann.
  • Seite 102 Transport und Installation Montage Bild G4: Prinzipdarstellung Dachsockel Abhängig von lokalen Gegebenheiten werden 2 unterschiedliche Arten von Dachsockeln eingesetzt: ■ Dachsockel mit geraden Seitenwänden (wo genügend Platz vorhanden ist) ■ Dachsockel mit konischen Seitenwänden (wo die in den Raum ragende Unterdacheinheit störend ist für Kran- bahnen oder Ähnliches) Hinweis ■...
  • Seite 103 Transport und Installation Montage 1.4 Gerätemontage 1.5 Kanalanschluss Gehen Sie zur Montage der Geräte wie folgt vor: Bei Bedarf ist es möglich, anstelle des Abluftgitters einen Abluftkanal an die Unterdacheinheit anzuschließen. Unterdacheinheit ■ Tragen Sie Dichtmasse auf den Dachsockel auf. ■...

  • Seite 104: Transport Und Installation Hydraulische Installation

    Transport und Installation Hydraulische Installation 2 Hydraulische Installation Anforderungen an Umschaltventile Verwenden Sie zum Heizen und Kühlen im 2-Leiter-System Umschaltventile mit folgender Spezifikation: 2.1 Heiz-/Kühlregister ■ 3-Wege-Umschaltventile ■ Versorgungsspannung 24 V  A C Das Regelsystem TopTronic ® C ist für ein Verteilernetz mit ■...
  • Seite 105 Transport und Installation Hydraulische Installation RoofVent ® < 2 m ■ ■ ■ Steuer- und Regelblock Leistungsversorgung Schaltschrank Zonen-Schaltschrank ■ ■ ■ Anschlusskasten Sammelalarm Störmeldung Wärmeversorgung ■ ■ ■ Zonenbus Außentemperaturfühler Wärmeanforderung ■ ■ ■ Leistungsversorgung RoofVent ® Raumtemperaturfühler Heizungsschaltschrank ■...
  • Seite 106 Transport und Installation Hydraulische Installation RoofVent ® < 2 m ■ ■ ■ Steuer- und Regelblock Außentemperaturfühler Wärmeanforderung ■ ■ ■ Anschlusskasten Raumtemperaturfühler Kälteanforderung ■ ■ ■ Zonenbus Verteilerpumpe Heizungsschaltschrank ■ ■ ■ Leistungsversorgung RoofVent ® System-Bediengerät Umschaltventile Heizen/Kühlen ■ ■...
  • Seite 107 Transport und Installation Hydraulische Installation RoofVent ® < 2 m 10 11 ■ ■ ■ Steuer- und Regelblock Sammelalarm Störmeldung Wärmeversorgung ■ ■ ■ Anschlusskasten Außentemperaturfühler Störmeldung Kälteversorgung ■ ■ ■ Zonenbus Raumtemperaturfühler Wärmeanforderung ■ ■ ■ Leistungsversorgung RoofVent ® Verteilerpumpe Heizen Kälteanforderung ■...

  • Seite 108: Transport Und Installation Elektrische Installation

    Transport und Installation Elektrische Installation 3 Elektrische Installation ■ Lassen Sie die elektrische Installation nur von einem Elektrofachmann durchführen. ■ Beachten Sie die einschlägigen Vorschriften (z.B. EN 60204-1). ■ Dimensionieren Sie die Leitungsquerschnitte gemäß den geltenden Vorschriften. ■ Verlegen Sie Signal- und Busleitungen getrennt von Netzkabeln.
  • Seite 109 Systemregelung 1 × 230 V AC NYM-J 3 × … mm² bauseits Zonen-Schaltschrank Zonenbus J-Y(ST)Y 2 × 2 × 0.8 mm max. 500 m Länge Zonen-Schaltschrank Hoval Geräte Zonen- zur Verbindung von mehreren weiterer Systembus Ethernet ≥ CAT 5 Zonen-Schaltschrank Schaltschrank Zonen-Schaltschränken...
  • Seite 110 Komponente Bezeichnung Spannung Kabel Bemerkung Start Ziel Eingang Lastabwurf 24 V AC NYM-O 2 × 1.5 mm² max. 1 A bauseits Zonen-Schaltschrank Betriebsartenschalter auf Klemme 0-10 V DC J-Y(ST)Y 2 × 2 × 0.8 mm bauseits (Schalter) Zonen-Schaltschrank (analog) Betriebsartenschalter auf Klemme 0-10 V DC J-Y(ST)Y 6 ×...
  • Seite 111 Planungshinweise Inhalt 1 Auslegungsbeispiel ....110 2 Wartungsplan ....112 3 Checkliste für Projektbesprechungen .

  • Seite 112: Auslegungsbeispiel

    (93 – 33) / 6 = 10 kW pro Gerät = (Transmissionswärmebedarf – interne Wärmelasten) / n H_erf RHC-6B: 21.7 kW ■ Mit dem Auslegungsprogramm 'Hoval HK-Select' die Heizleistung zur Deckung der Trans- RHC-6C: 40.6 kW mission bei den gegebenen Auslegungsbedingungen berechnen und den geeigneten Registertyp auswählen. → Heizregister Typ B Typ des Kühlregisters...
  • Seite 113 Planungshinweise Auslegungsbeispiel Kontrollen ■ Effektive Luftleistung 5 500 × 6 = 33 000 m³/h = Nenn-Luftvolumenstrom × n 33 000 m³/h > 32 000 m³/h → in Ordnung Effektive Heizleistung 21.7 × 6 = 130.2 kW ■ = Leistung zur Deckung der Transmission × n H_effektiv 130.2 kW >...

  • Seite 114: Wartungsplan

    Planungshinweise Wartungsplan 2 Wartungsplan Tätigkeit Intervall Außenluft- und Abluftfilter wechseln Bei Anzeige des Filteralarms, mindestens jährlich Umfassende Funktionsprüfung, Reinigung und Jährlich durch den Hoval Kundendienst gegebenenfalls Instandsetzung des Gerätes Tabelle H1: Wartungsplan...
  • Seite 115 Planungshinweise Checkliste für Projektbesprechungen Projekt Name Projekt-Nr. Funktion Adresse Tel. Datum E-Mail Angaben zur Halle Anwendung Länge Breite Isolierung Höhe Ist die Dachstatik ausreichend? nein Sind Fensterflächen vorhanden? nein %-Anteil? Ist eine Kranbahn vorhanden? nein Höhe? Ist genug Platz für die Installation und Wartung vorhanden? nein Sind raumfüllende Bauten oder Maschinen vorhanden? nein...
  • Seite 116 Planungshinweise Checkliste für Projektbesprechungen Auslegungsdaten Außenluftleistung m³/h Außenluft/Hallenfläche m³/h pro m² Luftwechsel Interne Wärmelasten (Maschinen, ...) Heizen und Kühlen Hydraulische Schaltung Gerätegröße Regelzonen Auslegungsbedingungen Heizen Normaußentemperatur und -feuchte °C ■ ■ Raumtemperatur °C Ablufttemperatur und -feuchte °C ■ Transmissionswärmebedarf ■ Temperatur des Heizmediums °C ■...
