Verbindungsmodul; Ausführung Mit 2 Air-Injectoren; Ausführung Ohne Air-Injector; Lackierung Unterdacheinheit - Hoval Roofvent Rg Planungshandbuch

Optionen

2 Verbindungsmodul

Zur Anpassung des RoofVent
heiten ist das Verbindungsmodul in 4 Längen lieferbar.
3 Ausführung mit 2 Air-Injectoren
Zur Verteilung der Zuluft über eine sehr große Fläche kann
an das RoofVent ® Gerät ein bauseitiger Zuluftkanal ange-
schlossen werden. Daran können 2 Air-Injectoren installiert
werden. Beachten Sie Folgendes:
■ Es werden 2 Luftverteiler der Größe 6 geliefert.
■ Montieren Sie die beiden Luftverteiler an den Zuluftkanal.
■ Verdrahten Sie die beiden Stellantriebe der Luftverteiler
zum Anschlusskasten.
■ Der Zulufttemperaturfühler ist beigelegt. Montieren
Sie ihn im Zuluftkanal und verdrahten Sie ihn zum
Anschlusskasten.

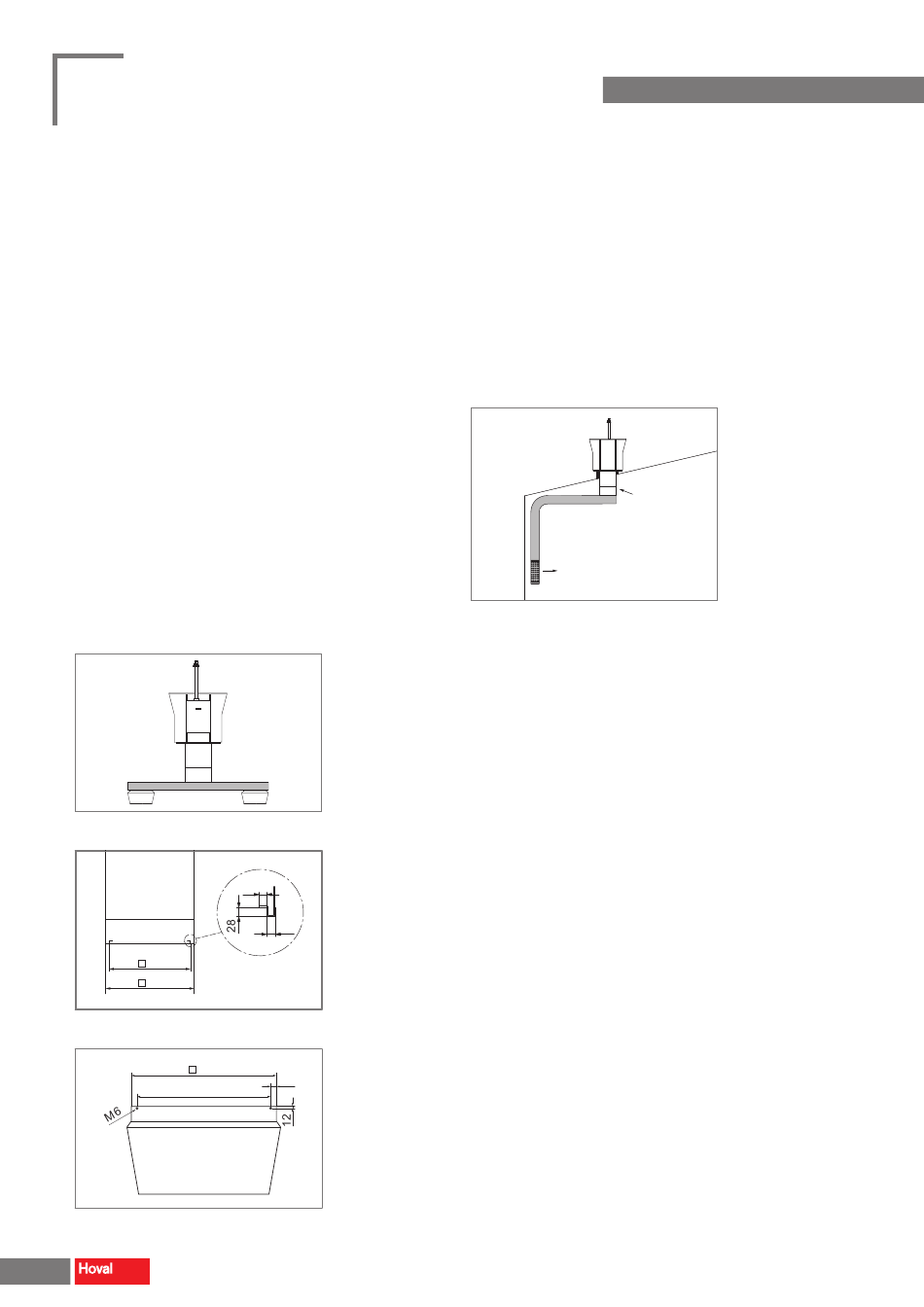

Bild C1: RoofVent Gerät mit Zuluftkanal und 2 Air-Injectoren
®
1050
1100
Bild C2: Anschlussmaße Zuluftkanal (in mm)
850
780
Bild C3: Lochbild Air-Injector (Maße in mm)
26
® Gerätes an lokale Gegeben-
20
25
34
4 Ausführung ohne Air-Injector
RoofVent ® Geräte in der Ausführung ohne Air-Injector eignen
sich zum Anschluss an ein bauseitiges Luftverteilsystem.
Beachten Sie Folgendes:
■ Der Zulufttemperaturfühler ist beigelegt. Montieren
Sie ihn im Zuluftkanal und verdrahten Sie ihn zum
Anschlusskasten.
Bild C4: Anschluss an bauseitiges Luftverteilsystem
(Maße siehe Bild C2)

5 Lackierung Unterdacheinheit

Die gesamte Unterdacheinheit inklusive optionaler
Komponenten ist in beliebiger Farbe lackiert.
Verbindungsmodul
