Transport und Installation
1 Montage
1.1 Vorbereitung
Für die Vorbereitung der Montage ist Folgendes wichtig:
■
Der Lieferumfang umfasst:
– RoofVent
®
Gerät, in 2 Teilen auf Palette geliefert
(Dachgerät, Unterdacheinheit)
– Zubehör (Transportösen, Montagematerial, Abluftfilter,
Siphon, Temperaturfühler, Komponenten der
Abgasleitung, Metallschläuche, Wärmeträgerflüssigkeit)
– Optionale Komponenten
■
Die Geräte sind bei Anlieferung auf der Palette fest-
geschraubt. Zum Lösen der Schrauben müssen die
Revisionstüren geöffnet werden. Achten Sie beim Abladen
der Geräte darauf, dass genügend Platz zum Öffnen der
Revisionstüren vorhanden ist.
■
Die Geräte werden im bzw. auf dem Dach montiert. Dazu
ist ein Kran oder Helikopter erforderlich.
■
Zum Anheben der Unterdacheinheit und des Dachgerätes
werden Transportösen mitgeliefert.
– Zum Einschrauben der Transportösen ist eine Leiter
erforderlich.
– Verwenden Sie zum Anheben der Unterdacheinheit
Hebeseile mit mindestens 2 m Länge.
– Verwenden Sie zum Anheben des Dachgerätes
Hebeseile mit mindestens 3 m Länge.
■
Abhängig von der Gerätegröße kann die Unterdacheinheit
in 2 Teilen geliefert werden.
■
Stellen Sie sicher, dass der Dachsockel den Angaben in
Kapitel 1.3 entspricht.
■
Zur Abdichtung ist eine Dichtmasse erforderlich
(z.B. PU-Schaum).
■
Definieren Sie die gewünschte Ausrichtung der Geräte.
■
Außenluft- und Fortluftschalldämpfer werden separat
geliefert. Montieren Sie diese vor dem Transport auf das
Dach am Gerät und stellen Sie sicher, dass sie verriegelt
sind.
■
Beachten Sie die mitgelieferte Montageanleitung.
Hinweis
Sorgen Sie für entsprechende Schutzvorrichtungen
und eine gute Zugänglichkeit der Geräte. Das Dach
der RoofVent
®
Geräte ist mit maximal 80 kg belastbar.
30

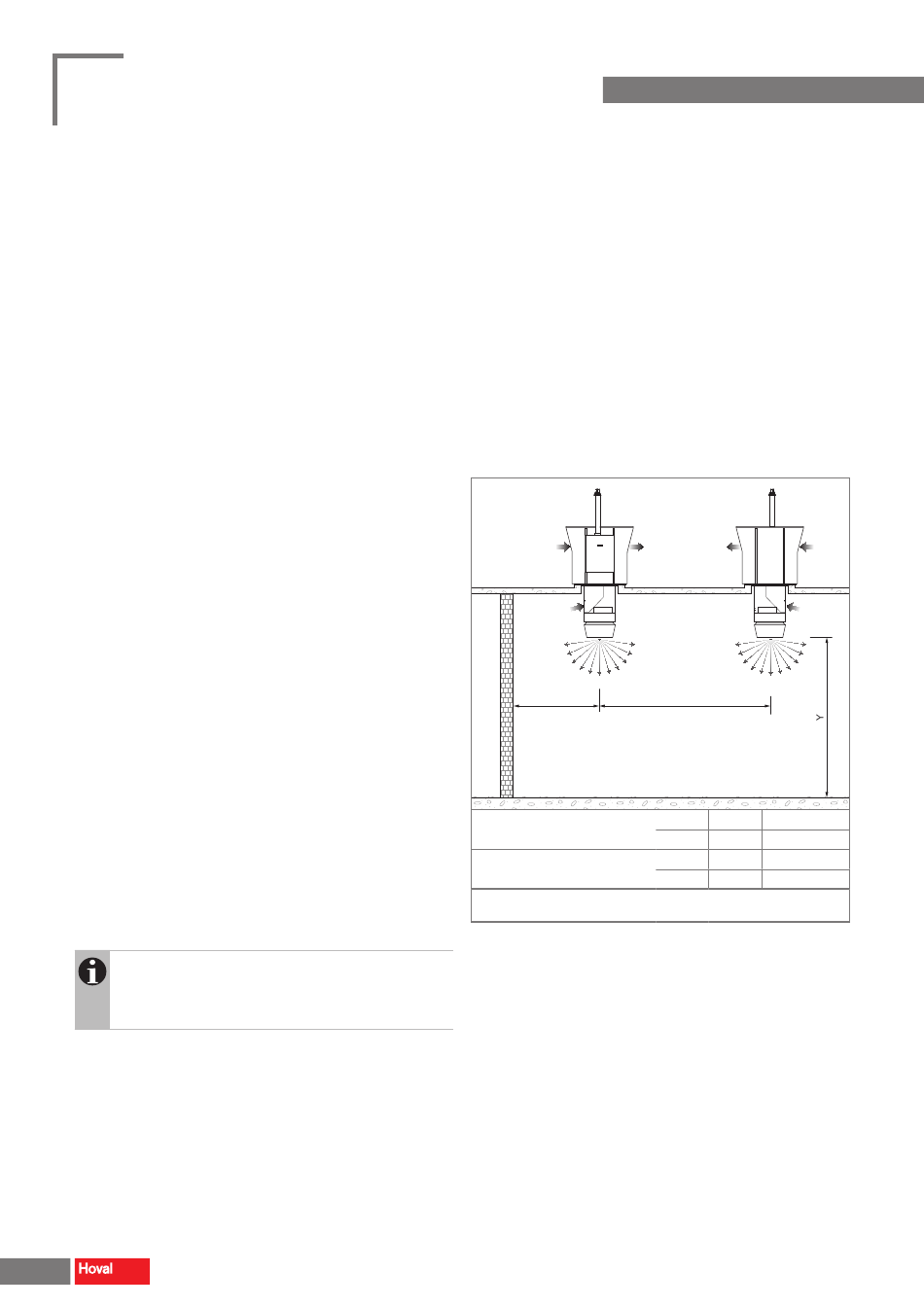

1.2 Positionierung
■
Beachten Sie die Mindest- und Maximalabstände.
■
Achten Sie auf die Ausrichtung der Geräte zueinander.
Kein Gerät darf die Fortluft eines anderen als Außenluft
ansaugen.
■
Alle Lufteintritts- und Luftaustrittsöffnungen müssen frei
zugänglich sein. Der Zuluftstrahl muss sich ungehindert
ausbreiten können.
■
Die Revisionstüren im Dachgerät und die Revisionsdeckel
in der Unterdacheinheit müssen frei zugänglich sein.
■
Für Wartungsarbeiten ist rund um das Heizelement ein
Freiraum von mindestens 0.9 m nötig.
X/2
Abstand X
Ausblashöhe Y
1) Die maximale Ausblashöhe variiert je nach Randbedingungen (Werte siehe Tabelle
Heizleistungen oder Berechnung mit dem Auslegungsprogramm 'HK-Select')
Tabelle D1: Mindest- und Maximalabstände
Montage
X
min.
m
13
max.
m
28
min.
m
5
max.
1)
m
ca. 9...25
