Elektrische Installation - Hoval Roofvent Rg Planungshandbuch

Transport und Installation

4 Elektrische Installation

■ Lassen Sie die elektrische Installation nur von einem
Elektrofachmann durchführen.
■ Beachten Sie die einschlägigen Vorschriften (z.B. EN 60204-1).
■ Dimensionieren Sie die Leitungsquerschnitte gemäß den
geltenden Vorschriften.
■ Verlegen Sie Signal- und Busleitungen getrennt von
Netzkabeln.
■ Sorgen Sie für eine fachgerechte Planung und Ausführung
der Blitzschutzanlage für die Geräte bzw. das ganze
Gebäude.
■ Sorgen Sie für eine bauseitige Überstromschutzeinrichtung
in der Netzanschlussleitung des Zonen-Schaltschrankes.
■ Führen Sie die elektrische Installation nach Schaltplan
aus:
– Leistungsversorgung RoofVent
– Zonenbus nach Anlagen-Layout
– Signalleitungen
■ Stellen Sie die Steckver bindung vom Anschlusskasten
in der Unterdacheinheit zum Steuer- und Regelblock im
Dachgerät her.
■ Schließen Sie die elektrischen Komponenten der
Unterdacheinheit am Anschlusskasten an.
®
■
■
■
■
■
■

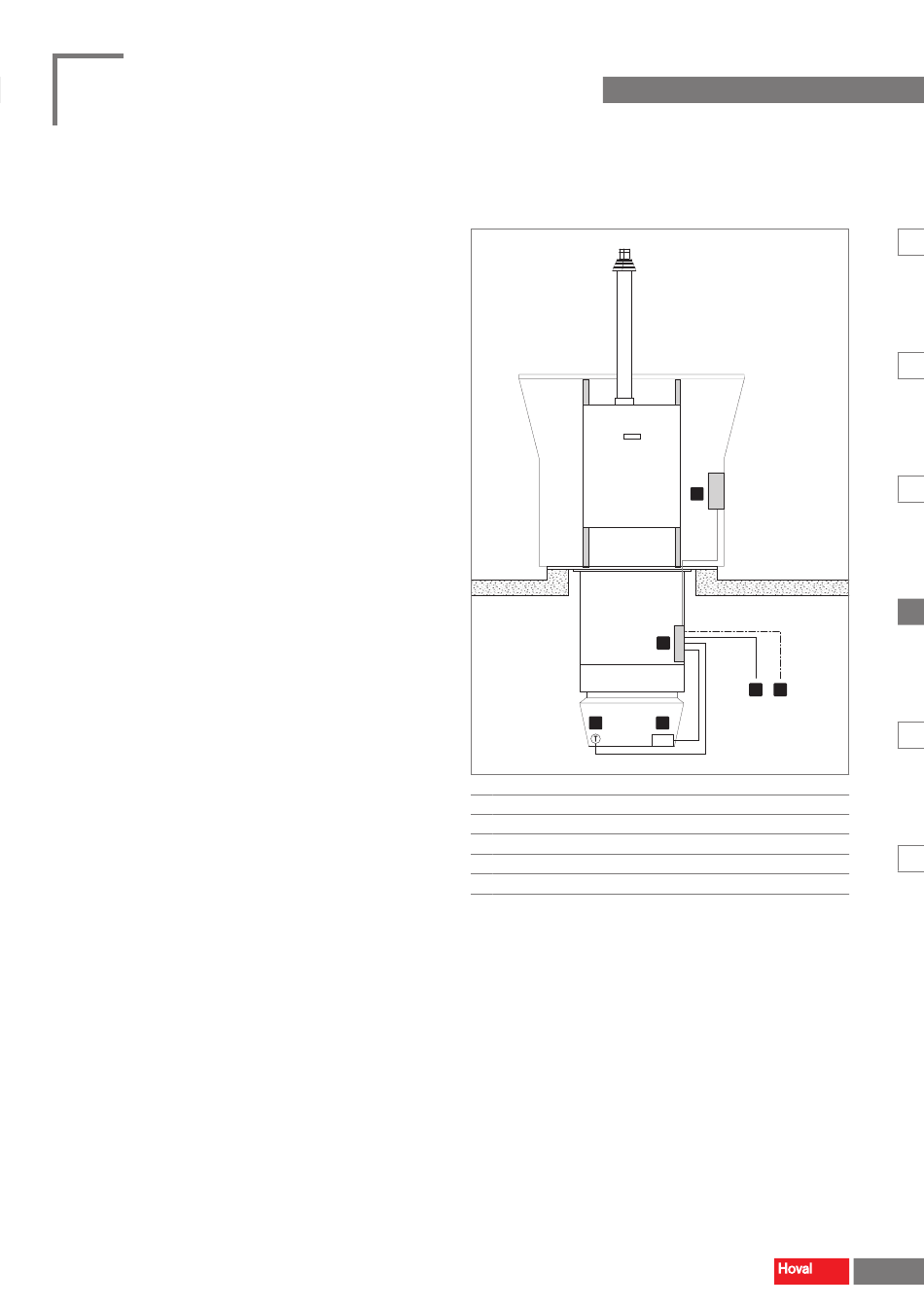

Bild D10: Bauseitiger elektrischer Anschluss
5
Steuer- und Regelblock
1
Anschlusskasten
2
Zonenbus
3
Leistungsversorgung RoofVent
4
Zulufttemperaturfühler
5
Stellantrieb Air-Injector
6
Elektrische Installation
1
2
3 4
6
®
